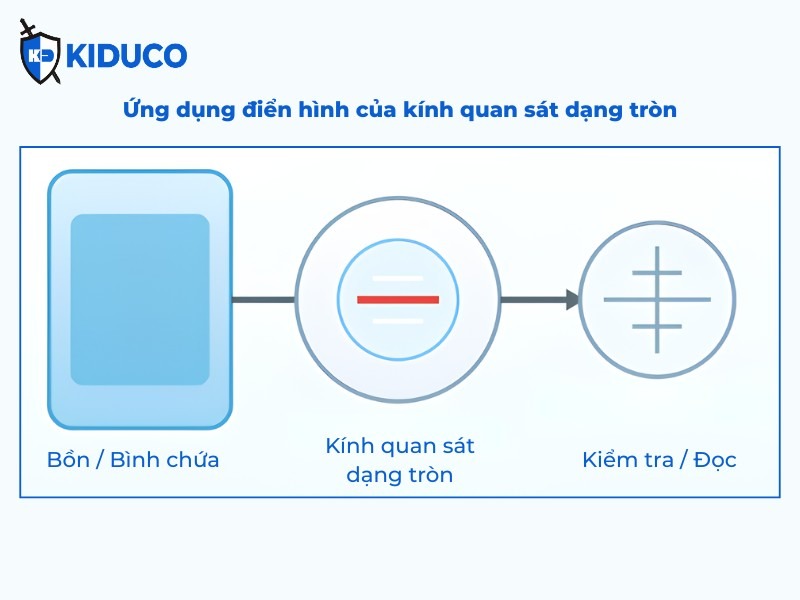

Kính quan sát tròn là các chi tiết kính hình tròn được sử dụng trong các bộ kính quan sát công nghiệp. Cho phép kiểm tra trực quan trực tiếp mức chất lỏng, dòng chảy hoặc tình trạng của quá trình công nghệ.
Thường được lựa chọn cho bồn chứa, thiết bị, hệ thống công nghệ và các ứng dụng lắp đặt theo yêu cầu. Trong đó cửa sổ kính hình tròn cần phù hợp với kết cấu thân thiết bị, điều kiện áp suất hoặc yêu cầu vệ sinh, làm sạch.
1. Các dạng kính quan sát hình tròn phổ biến trong công nghiệp
Kính quan sát tròn được sử dụng trong nhiều loại thiết bị công nghiệp. Từ cửa sổ quan sát hình tròn tiêu chuẩn đến đĩa kính có lỗ trung tâm, phiên bản có lỗ gạt kính và thiết kế cạnh dạng bậc. Các mô tả dưới đây phản ánh những dạng sản phẩm chính mà khách hàng thường tìm kiếm khi cần kính tròn phục vụ cho việc quan sát, thay thế hoặc gia công theo yêu cầu.

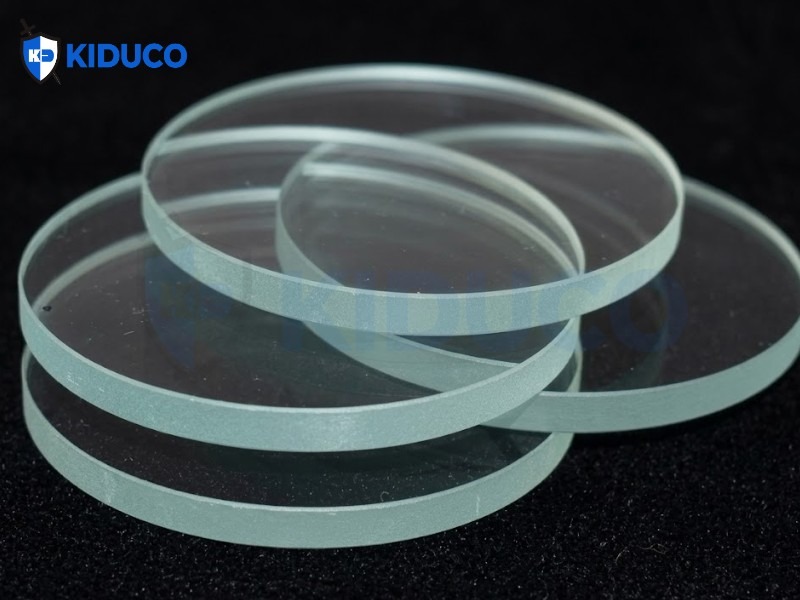

1.1 Đĩa kính quan sát tròn
Đĩa kính quan sát tròn là dạng kính hình tròn phổ biến nhất được sử dụng trong các bộ kính quan sát công nghiệp. Với các tên gọi như đĩa kính quan sát tròn, đĩa kính quan sát hình tròn hoặc đĩa kính tròn cho kính quan sát khi cần thay thế trực tiếp hoặc lắp đặt một bộ phận mới.
Dạng kính này được sử dụng trong cửa sổ quan sát chịu áp suất, vị trí quan sát trên bồn chứa và các thiết bị công nghệ cần vùng quan sát hình tròn. Được xác định dựa trên đường kính, độ dày, kiểu hoàn thiện cạnh, vật liệu và tiêu chuẩn áp dụng.
Đây là dạng kính tròn cơ bản, thường là lựa chọn đầu tiên cho các yêu cầu gia công theo thiết kế và sản xuất OEM.
1.2 Đĩa kính quan sát hình tròn
Đĩa kính quan sát hình tròn là một cách gọi phổ biến trong ngành. Thường được khách hàng sử dụng khi tìm kiếm cùng dòng sản phẩm với đĩa kính quan sát tròn, nhưng theo cách diễn đạt mang tính kỹ thuật hơn.
Đặc biệt phổ biến trong các dự án thay thế và tìm nguồn cung theo bản vẽ kỹ thuật. Loại kính này được sử dụng khi cần tạo cửa sổ quan sát hình tròn rõ ràng trên thiết bị. Đồng thời phải tương thích với mặt bích, vòng kẹp hoặc thiết kế thân thiết bị hiện có.
Các thông số thường quan tâm bao gồm đường kính ngoài, đường kính quan sát, cấp nhiệt độ và phương pháp gia công bề mặt như mài, đánh bóng hoặc tôi cường lực.
Đây là dạng kính đơn giản và được sử dụng rộng rãi cho các ứng dụng quan sát trực quan trong công nghiệp.

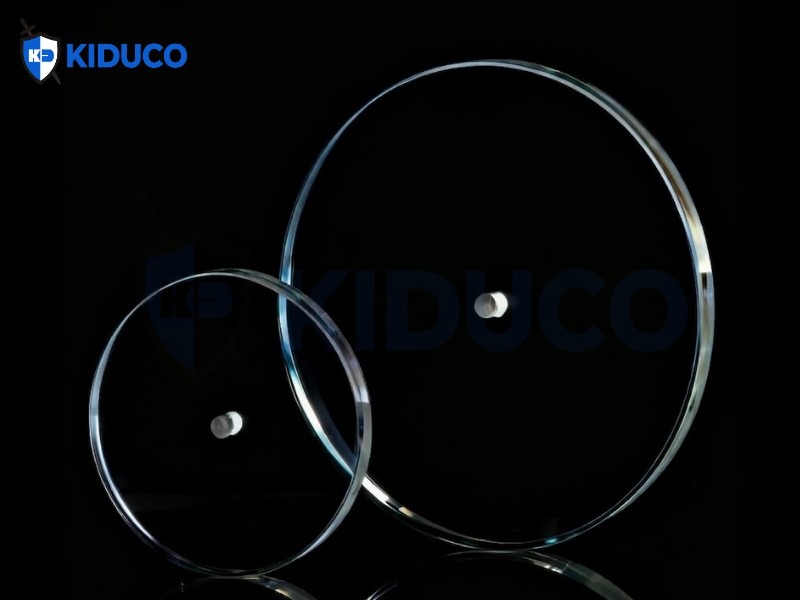

1.3 Kính quan sát tròn có lỗ trung tâm
Kính quan sát tròn có lỗ trung tâm được sử dụng khi kính cần có một lỗ xuyên ở chính giữa. Thường phục vụ cho các yêu cầu đặc biệt về lắp đặt hoặc vệ sinh. Có các tên gọi như đĩa kính quan sát có lỗ trung tâm, kính quan sát hình tròn có lỗ trung tâm hoặc kính quan sát có lỗ gạt kính.
Giải pháp thực tế cho các bộ kính yêu cầu cơ cấu xuyên qua trung tâm hoặc phụ kiện vệ sinh. Do kích thước lỗ ảnh hưởng trực tiếp đến khả năng lắp đặt và chức năng của sản phẩm. Khách hàng thường lựa chọn dựa trên bản vẽ kỹ thuật, mẫu thực tế hoặc yêu cầu lắp đặt cụ thể.
Dạng kính này thường được sử dụng trong các hệ thống kính quan sát tròn gia công theo yêu cầu.

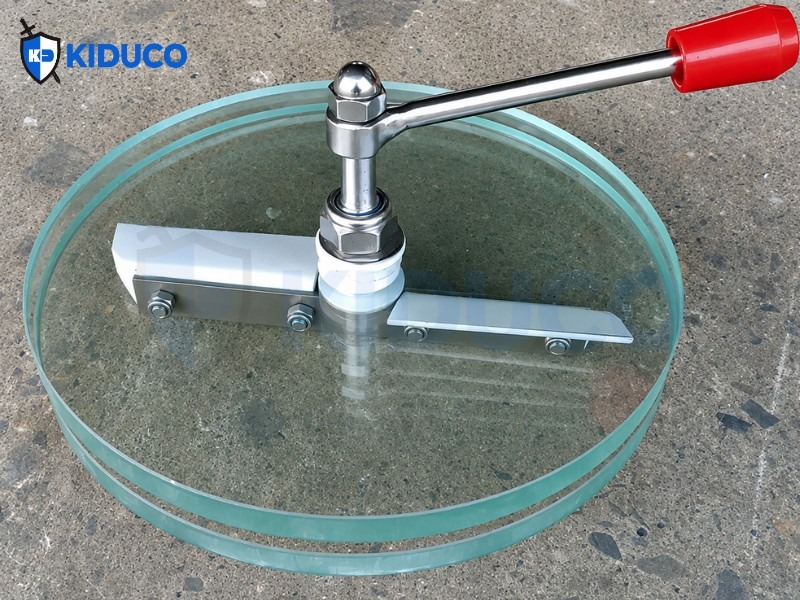

1.4 Đĩa kính quan sát có lỗ gạt kính
Đĩa kính quan sát có lỗ gạt kính được thiết kế cho các ứng dụng cần vệ sinh thủ công bề mặt bên trong của kính. Lỗ trung tâm cho phép cơ cấu gạt kính đi xuyên qua đĩa kính. Giúp duy trì độ trong và khả năng quan sát trong quá trình vận hành.
Có các tên gọi như đĩa kính quan sát có lỗ gạt kính, kính quan sát tròn có gạt kính hoặc kính quan sát hình tròn có lỗ trung tâm. Cấu hình này đặc biệt hữu ích trong các trường hợp cặn bám, hơi mờ hoặc tồn dư trong quá trình sản xuất. Có thể làm giảm khả năng quan sát theo thời gian. Sản phẩm thường được sử dụng trong các thiết bị công nghệ công nghiệp yêu cầu vùng quan sát rõ ràng và dễ bảo trì.
1.5 Kính quan sát dạng bậc
Kính quan sát dạng bậc có thiết kế cạnh dạng bậc. Giúp kính được định vị chắc chắn trong thân thiết bị và phù hợp với các bộ kính quan sát chuyên dụng.
Có các tên gọi như kính quan sát cạnh dạng bậc, đĩa kính quan sát dạng bậc hoặc kính quan sát tròn dạng bậc khi cần một loại kính có hình dạng cạnh đặc biệt thay vì đĩa kính tròn phẳng thông thường.
Dạng kính này được sử dụng rộng rãi trong các thiết bị công nghiệp. Đặc biệt khi yêu cầu về khả năng định vị chính xác và lắp đặt ổn định quan trọng hơn thiết kế đĩa kính thông thường.
Đây là lựa chọn phổ biến cho các dự án thay thế, linh kiện OEM và cụm thiết bị gia công theo yêu cầu. Trong đó thiết kế cạnh của kính được tích hợp trực tiếp với kết cấu thân thiết bị.

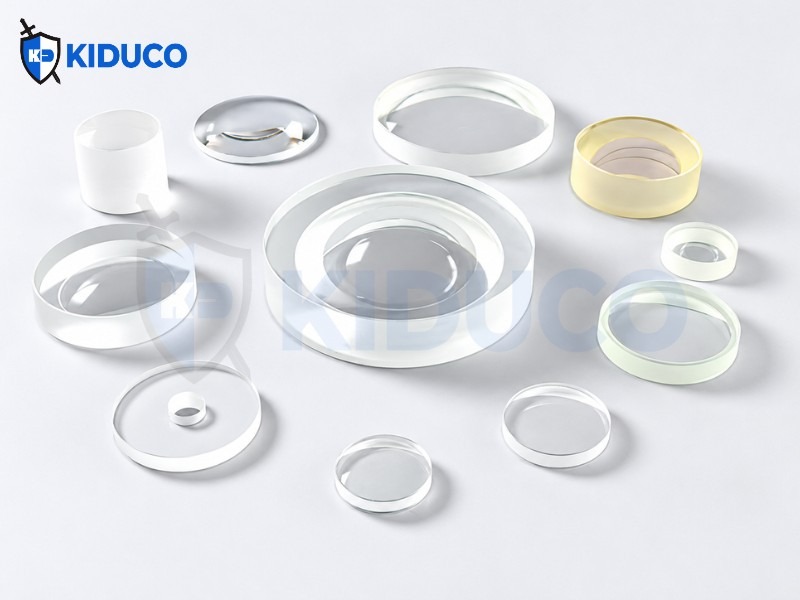

1.6 Kính quan sát tròn gia công theo yêu cầu
Kính quan sát tròn gia công theo yêu cầu được sử dụng khi đường kính, độ dày, lỗ trung tâm hoặc thiết kế cạnh tiêu chuẩn không phù hợp với vị trí lắp đặt.
Thường được sử dụng trong thiết bị OEM, các dự án thay thế và những hệ thống được thiết kế theo bản vẽ kỹ thuật. Nơi khách hàng cần một chi tiết được chế tạo theo kích thước chính xác.
Các yêu cầu gia công phổ biến bao gồm:
- Độ dày đặc biệt
- Đường kính phi tiêu chuẩn
- Lỗ trung tâm
- Cạnh dạng bậc
- Cạnh đánh bóng
- Xử lý bề mặt theo yêu cầu
Đây là lựa chọn linh hoạt nhất trong nhóm sản phẩm kính quan sát tròn.
2. So sánh vật liệu kính quan sát tròn
So sánh khả năng chịu nhiệt trước khi lựa chọn vật liệu kính quan sát tròn phù hợp.
Bảng so sánh các vật liệu kính quan sát chịu nhiệt
| Vật liệu | Nhiệt độ sử dụng điển hình | Đặc tính chịu áp suất | Khả năng kháng hóa chất | Ứng dụng phổ biến | Ưu điểm | Hạn chế |
| Kính borosilicate 3.3 | Lên đến 280°C đối với đĩa kính quan sát tròn loại DIN 7080 | Phụ thuộc vào kích thước đĩa kính, độ dày và thiết kế cụm lắp đặt | Khả năng kháng hóa chất cao | Đĩa kính quan sát tròn, đĩa kính quan sát hình tròn, đĩa kính có lỗ trung tâm | Khả năng chịu nhiệt cao, độ trong suốt tốt, độ bền cao trong môi trường công nghiệp | Chi phí cao hơn kính soda-lime |
| Kính soda-lime | Lên đến 150°C đối với đĩa kính quan sát tròn loại DIN 8902 | Phụ thuộc vào đường kính và độ dày | Phù hợp với các ứng dụng có tải nhiệt và tác động hóa chất thấp | Đĩa kính quan sát thay thế, cửa sổ quan sát công nghiệp thông dụng | Kinh tế, kích thước tròn tiêu chuẩn, dễ tìm nguồn cung | Dư địa chịu nhiệt thấp hơn |
| Kính borosilicate cường lực | Phù hợp với các ứng dụng nhiệt cao, đồng thời được tăng cường độ bền | Ứng dụng chịu áp suất, tùy thuộc vào toàn bộ cụm lắp đặt | Khả năng kháng hóa chất tốt | Cửa sổ quan sát công nghiệp, thiết bị công nghệ, kính quan sát tròn gia công theo yêu cầu | Độ bền cao hơn, khả năng chịu sốc nhiệt tốt hơn | Vẫn phải đáp ứng các yêu cầu về lắp đặt và giới hạn vận hành |
| Kính thạch anh (Quartz) | Sử dụng cho các cửa sổ quan sát ở nhiệt độ rất cao | Phụ thuộc vào toàn bộ cụm lắp đặt | Khả năng kháng hóa chất rất cao | Cửa sổ quan sát cho quy trình nhiệt độ cao | Khả năng chịu nhiệt rất cao, độ tinh khiết cao | Thường có chi phí cao hơn và không cần thiết đối với các ứng dụng kính quan sát tròn tiêu chuẩn |

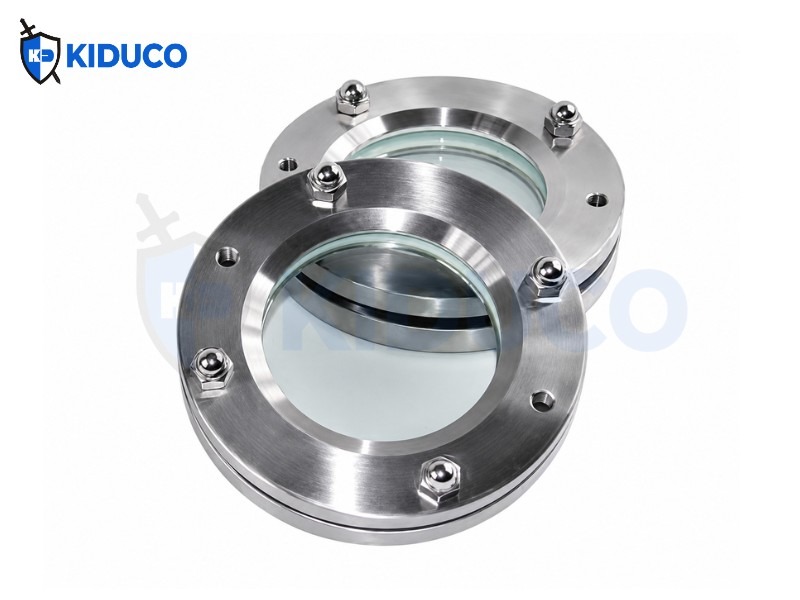

3. Cách lựa chọn kính quan sát tròn phù hợp
Lựa chọn sản phẩm phù hợp phụ thuộc vào môi chất, nhiệt độ, áp suất, phương pháp lắp đặt và yêu cầu về kiểu dáng sản phẩm. Chẳng hạn như đĩa kính thông thường, kính có lỗ trung tâm hoặc thiết kế cạnh dạng bậc. Tham khảo hướng dẫn dưới đây để xác định dòng sản phẩm phù hợp trước khi yêu cầu báo giá tại Kiên Dũng.
Xác định ứng dụng
Xác định sản phẩm được sử dụng cho bồn chứa, thiết bị, đường ống công nghệ, cửa quan sát hoặc cụm thước đo mức. Ứng dụng thực tế sẽ quyết định khách hàng cần đĩa kính tiêu chuẩn, đĩa kính có lỗ gạt kính hay kính có cạnh dạng bậc.
Lựa chọn kiểu quan sát
Sử dụng đĩa kính quan sát tròn tiêu chuẩn cho cửa quan sát thông thường, kính có lỗ trung tâm khi cần lỗ xuyên qua kính, hoặc kính quan sát dạng bậc khi yêu cầu về kết cấu và khả năng định vị kính trong cụm lắp đặt được ưu tiên.
Lựa chọn vật liệu
Kính borosilicate là lựa chọn phổ biến cho các ứng dụng yêu cầu nhiệt độ cao và khả năng kháng hóa chất tốt hơn. Kính soda-lime thường được lựa chọn cho các ứng dụng có tải nhiệt thấp hơn và yêu cầu tối ưu chi phí.
Kiểm tra kích thước và độ dày
Xác nhận các thông số gồm đường kính ngoài, độ dày, đường kính quan sát, kích thước lỗ và kiểu hoàn thiện cạnh. Các kích thước này phải phù hợp với thân thiết bị hoặc bản vẽ thay thế.
Đối chiếu nhiệt độ và áp suất
Cung cấp thông tin về nhiệt độ làm việc, áp suất và môi chất để có thể lựa chọn vật liệu và kết cấu kính quan sát tròn phù hợp với điều kiện vận hành.
