Trước đây, tết chèn (Gland Packing) là giải pháp được sử dụng rộng rãi nhờ chi phí thấp và dễ lắp đặt. Tuy nhiên, cùng với yêu cầu ngày càng cao về hiệu suất, độ bền, nhiều doanh nghiệp bắt đầu cân nhắc chuyển sang phớt cơ khí.
Vậy có nên thay Gland Packing bằng phớt cơ khí không? Trường hợp nào nên chuyển đổi để tối ưu và tiết kiệm chi phí dài hạn? Nội dung dưới đây của KIDUCO sẽ giúp bạn có cái nhìn rõ ràng trước khi đưa ra quyết định.
Hạn chế của phương pháp làm kín truyền thống

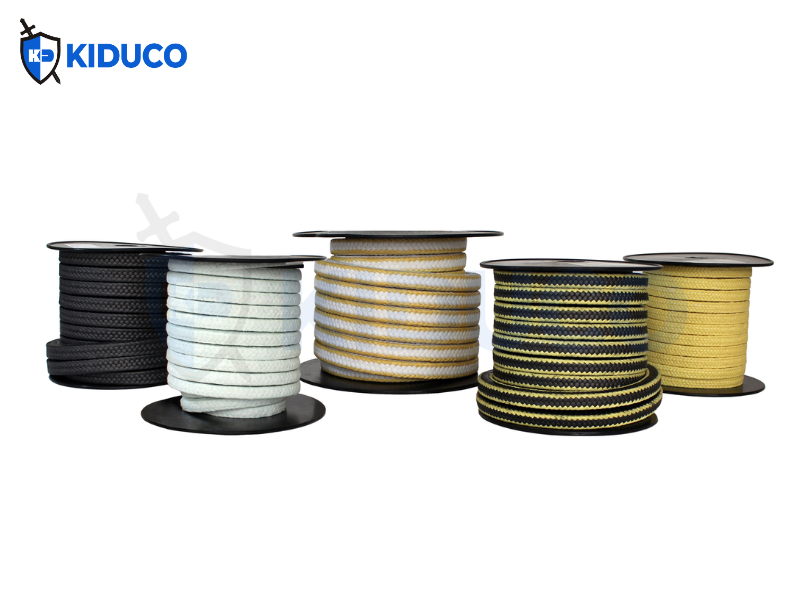

Trước khi tìm hiểu về phớt cơ khí (Mechanical Seal), cần nhìn lại các giải pháp làm kín truyền thống từng được sử dụng phổ biến trong hệ thống bơm công nghiệp. Tiêu biểu nhất là tết chèn (Gland Packing) vật liệu sợi bện dạng dây thừng được nén chặt quanh trục bơm để lấp khe hở giữa trục quay và thân bơm, tạo lớp cản cơ học hạn chế rò rỉ lưu chất.
Dù vẫn xuất hiện trong một số ứng dụng, tết chèn bộc lộ nhiều hạn chế khi thiết bị vận hành liên tục:
- Ma sát lớn giữa trục và vật liệu chèn khiến sợi nhanh mài mòn, độ kín giảm dần và phải siết lại hoặc thay thế thường xuyên.
- Sinh nhiệt cao, buộc hệ thống phải cấp thêm nước làm mát và bôi trơn, gây lãng phí tài nguyên.
- Tăng tiêu hao năng lượng, do cần lực ép lớn lên trục để giảm rò rỉ, khiến động cơ phải hoạt động với công suất cao hơn.
- Mài mòn trục bơm, vì tiếp xúc trực tiếp trong thời gian dài dễ tạo rãnh trên bề mặt trục — việc sửa chữa hoặc thay trục tốn kém.
- Bảo trì liên tục, đòi hỏi kiểm tra, điều chỉnh và thay mới định kỳ để duy trì khả năng làm kín.
Chính những bất cập này đã thúc đẩy sự ra đời của phớt cơ khí, một giải pháp làm kín động hiện đại kiểm soát rò rỉ hiệu quả hơn, giảm ma sát, tiết kiệm năng lượng cho doanh nghiệp.
Cấu tạo và cơ chế hoạt động của phớt cơ khí
Phớt cơ khí là gì?

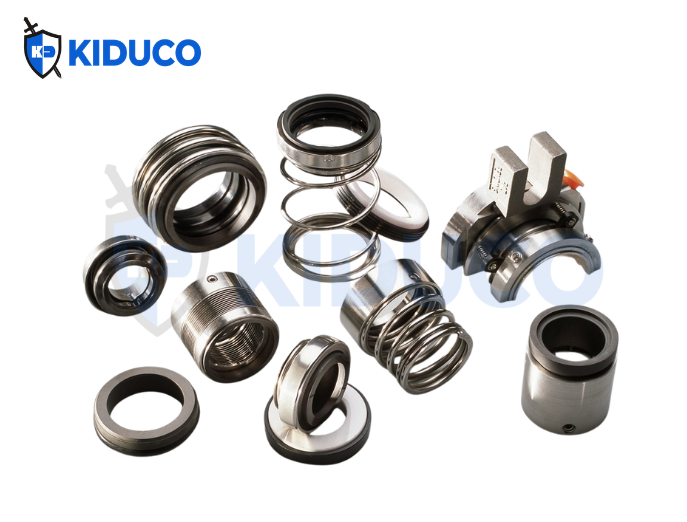

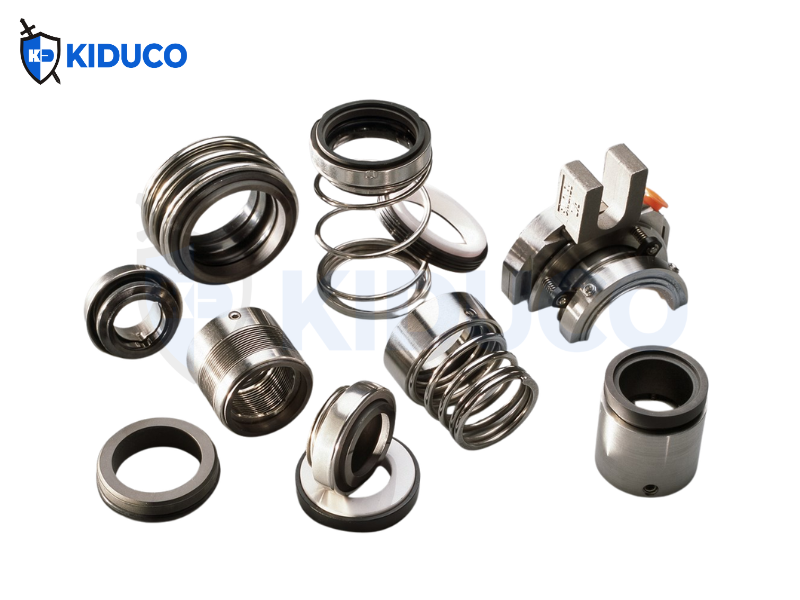

Phớt cơ khí (Mechanical Seal) là thiết bị làm kín động ngăn chất lỏng hoặc khí rò rỉ tại vị trí tiếp xúc giữa hai bộ phận có chuyển động tương đối với nhau. Một giải pháp làm kín chuyên dụng cho các thiết bị có trục quay, giúp lưu chất được giữ kín bên trong.
Trong máy bơm công nghiệp, trục bơm quay để truyền động cho cánh bơm, trong khi thân và vỏ bơm đứng yên. Khi trục xuyên qua thân bơm sẽ luôn tồn tại một khe hở và phớt cơ khí chính là bộ phận đảm nhiệm việc bịt kín khe hở.
Cấu tạo của phớt cơ khí

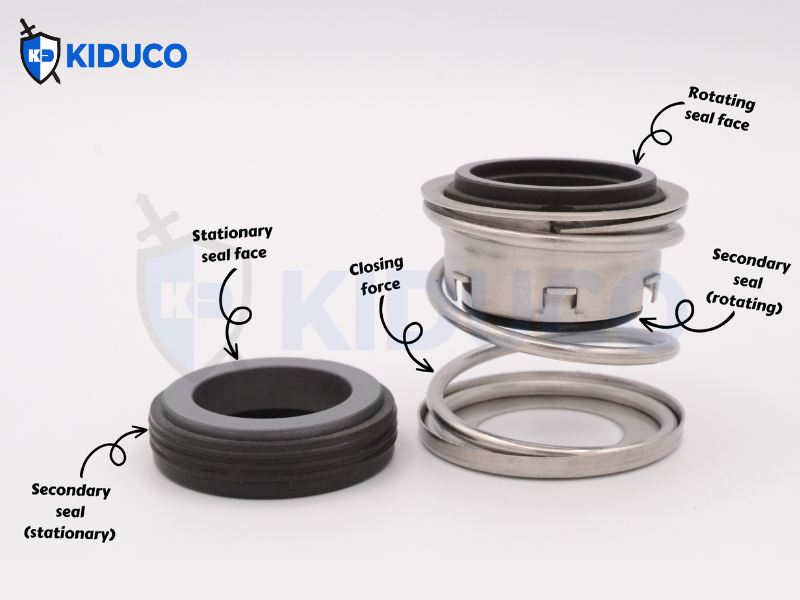

Một bộ phớt cơ khí tiêu chuẩn gồm các thành phần chính sau:
- Vòng tĩnh (Stationary Ring): Lắp cố định vào thân thiết bị, tạo bề mặt làm kín không chuyển động và được làm kín với vỏ máy bằng gioăng đàn hồi.
- Vòng quay (Rotary Ring): Gắn trên trục quay, chuyển động cùng trục và tiếp xúc trực tiếp với vòng tĩnh để tạo mặt làm kín. Hai bề mặt này được gia công siêu phẳng và ép sát vào nhau, hình thành vùng làm kín chính.
Lò xo hoặc hệ thống đàn hồi (Spring / Elastomer): Tạo lực ép duy trì sự tiếp xúc giữa hai mặt seal, đồng thời bù sai lệch lắp đặt, rung động và độ mòn trong quá trình vận hành. - Vòng đệm phụ (Secondary Seal): Thường là O-ring hoặc gioăng đàn hồi, có nhiệm vụ làm kín tại các vị trí lắp ghép như giữa vòng tĩnh với thân máy và giữa vòng quay với trục.
Vật liệu chế tạo phổ biến:
- Mặt làm kín: Carbon, Ceramic, Silicon Carbide (SiC), Tungsten Carbide (TC)
- Vòng đệm đàn hồi: NBR, EPDM, FKM (Viton), PTFE
Nguyên lý hoạt động của phớt cơ khí
Trong bơm ly tâm, yêu cầu quan trọng của hệ thống làm kín là cho phép trục quay truyền động vào buồng chứa lưu chất nhưng vẫn phải ngăn chất lỏng áp suất cao rò rỉ ra ngoài.
Phớt cơ khí hoạt động bằng cách ép sát hai bề mặt làm kín: một mặt quay theo trục và một mặt cố định vào thân máy. Khi thiết bị làm việc, giữa hai bề mặt này hình thành một lớp màng lưu chất cực mỏng.
Lớp màng mỏng có vai trò:
- Bôi trơn bề mặt tiếp xúc
- Giảm ma sát khi trục quay
- Hạn chế mài mòn
- Hỗ trợ tản nhiệt
Chính lớp màng này tạo nên khe hở siêu nhỏ (micro-gap), vì vậy phớt cơ khí không thể kín tuyệt đối. Tuy nhiên, lượng rò rỉ rất thấp, gần như không thể quan sát bằng mắt thường, có hiệu quả làm kín cao và vận hành ổn định cho thiết bị.
Vị trí lắp đặt của phớt trong máy bơm

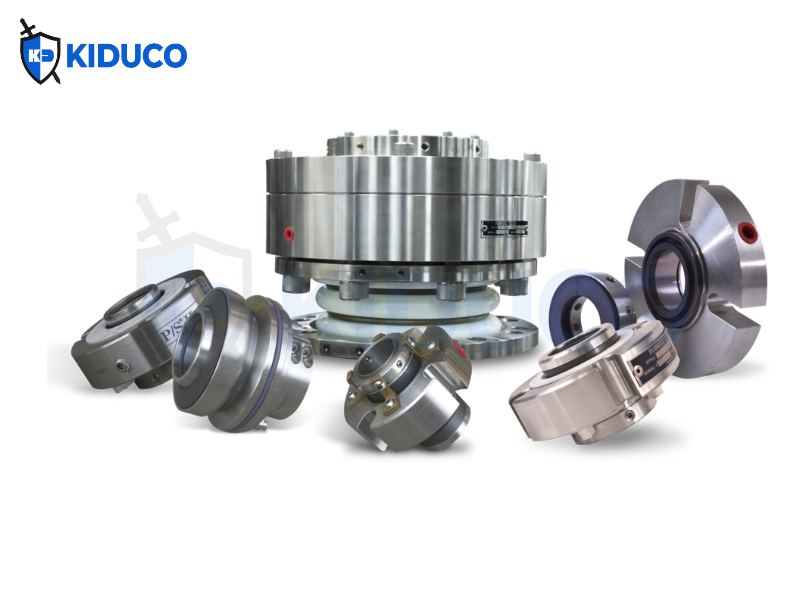

Phớt cơ khí (Mechanical Seal) được sử dụng rộng rãi trong các thiết bị có bộ phận quay như máy bơm, máy khuấy, máy nén… Máy bơm là thiết bị dùng để vận chuyển chất lỏng từ vị trí này sang vị trí khác. Bên trong bơm, cánh bơm quay liên tục để tạo lực đẩy dòng lưu chất, và chuyển động này được truyền thông qua trục bơm.

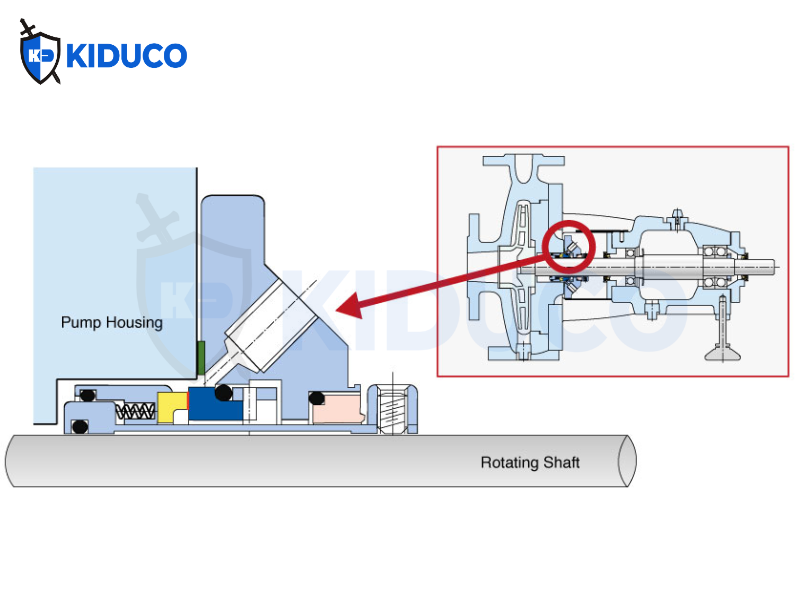

Phớt cơ khí được lắp ở đâu?
Phớt cơ khí được lắp trực tiếp trên trục quay dẫn động cánh bơm, tại vị trí trục xuyên qua thân bơm. Đây là điểm giao giữa phần quay và phần tĩnh của thiết bị nơi luôn tồn tại khe hở và có nguy cơ rò rỉ cao. Nhiệm vụ của phớt cơ khí là ngăn chất lỏng thoát ra ngoài qua khe hở giữa trục quay và thân bơm, đảm bảo hệ thống vận hành kín và an toàn.
Cấu trúc lắp đặt tại vị trí làm kín
Cụm phớt cơ khí tại điểm làm kín gồm hai bộ phận chính:
- Vòng quay (Rotary Ring): Gắn trên trục và quay cùng trục bơm
- Vòng tĩnh (Stationary Ring): Lắp cố định vào thân bơm và không chuyển động
Hai bộ phận này phối hợp tạo thành bề mặt làm kín chính, giúp máy bơm chạy ổn định và hạn chế rò rỉ lưu chất ra môi trường.
