Gear Coupling (khớp nối bánh răng) là một trong những loại khớp nối cơ khí phổ biến nhờ khả năng truyền tải mô-men lớn, bù sai lệch trục.
Nhờ cấu tạo răng ăn khớp đặc biệt, loại khớp nối này được ứng dụng rộng rãi trong nhiều ngành như thép, xi măng, năng lượng và chế tạo máy. Trong bài viết này, KIDUCO sẽ chia sẻ về cấu tạo, nguyên lý hoạt động khớp nối bánh răng.
Khớp nối bánh răng là gì?
Khớp nối răng (Gear Coupling) là một loại khớp nối cơ khí dùng để kết nối hai trục và truyền mô-men xoắn trong hệ thống truyền động công nghiệp. Nhờ cấu tạo răng ăn khớp đặc biệt, có khả năng truyền tải mô-men lớn, vận hành ổn định và bù sai lệch trục.

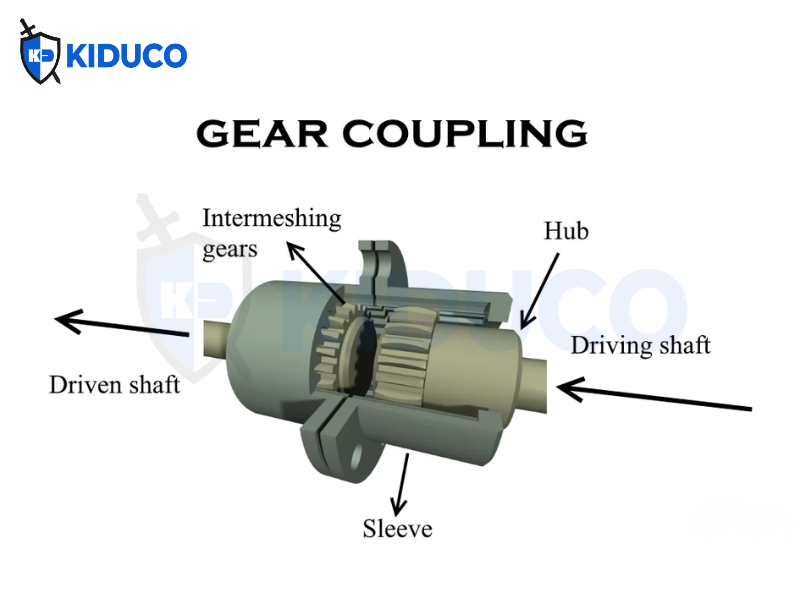

Khớp nối bánh răng gồm hai bộ phận chính
- Hub (bánh răng ngoài): được lắp vào hai đầu trục, có răng ngoài để truyền lực xoắn.
- Sleeve (vỏ khớp nối): phần vỏ bao bên ngoài với răng trong ăn khớp với hub. Giúp giữ hai bánh răng liên kết và tạo thành một cụm khớp nối hoàn chỉnh.
Bề mặt răng thường được thiết kế bo cong (crowned) để cho phép bù sai lệch góc giữa hai trục khi vận hành. Ngoài ra, khớp nối còn sử dụng mỡ hoặc dầu bôi trơn nhằm giảm ma sát và hạn chế mài mòn.
Trong thực tế, khớp nối răng có hai dạng thiết kế phổ biến là flanged sleeve (dạng mặt bích) và continuous sleeve (dạng ống liền). Một số ứng dụng đặc biệt còn sử dụng khớp nối răng một khớp (single joint), kết nối hai trục gần như đồng trục và bù các sai lệch nhỏ phát sinh trong quá trình lắp đặt.
Các thương hiệu khớp nối bánh răng do KIDUCO cung cấp
Hiện nay, KIDUCO (Kiên Dũng) cung cấp nhiều dòng khớp nối bánh răng (Gear Coupling) từ các thương hiệu uy tín. Một số sản phẩm tiêu biểu gồm:
KCP Gear Coupling
Khớp nối linh động có khả năng bù sai lệch trục nhỏ do sai số lắp đặt hoặc biến dạng trục. Sản phẩm có thiết kế nhỏ gọn nhưng truyền mô-men xoắn lớn nhờ vật liệu hợp kim cường độ cao. Bề mặt răng được xử lý shot peening tăng độ bền và chống mài mòn.
JAC Gear Coupling
Khớp nối bánh răng JAC có thiết kế gọn nhẹ nhưng chịu tải cao. Nhờ biên dạng răng crowned profile, sản phẩm giúp giảm rung động, hạn chế tiếng ồn khi vận hành tốc độ cao. Đồng thời, khớp nối có độ rơ thấp (backlash-free) và bù sai lệch trục tốt.
Rathi Gear Coupling
Sản phẩm nổi bật với cấu trúc nhỏ gọn, truyền công suất lớn so với trọng lượng. Khớp nối Rathi bù sai lệch góc, song song và dọc trục, làm việc ổn định trong môi trường nhiệt độ lên đến khoảng 120°C khi sử dụng bôi trơn phù hợp.
KTR GEARex Gear Coupling
Đây là dòng khớp nối răng vỏ thép của KTR, có kích thước nhỏ gọn nhưng truyền mô-men xoắn lớn lên đến 135.000 Nm. Sản phẩm sử dụng mỡ bôi trơn và vòng đệm O-ring tiêu chuẩn quốc tế, giúp tăng độ kín và kéo dài tuổi thọ vận hành.
Khớp nối GEARex ứng dụng trong các hệ truyền động như máy bơm, máy nén khí, nhà máy thép và thiết bị cơ khí công nghiệp.
Kyushu Hasec NS Series
Dòng khớp nối trục của Kyushu Hasec (Nhật Bản) được thiết kế cho các hệ thống yêu cầu mô-men xoắn lớn và độ ổn định cao. Nhờ thiết kế bánh răng đặc biệt, sản phẩm mang lại hiệu suất truyền lực tốt và độ bền cao trong quá trình máy móc hoạt động.
Những yếu tố cần xem xét khi lựa chọn khớp nối bánh răng
Việc lựa chọn khớp nối bánh răng cần dựa trên các yêu cầu kỹ thuật của hệ thống truyền động. Một số yếu tố cần xem xét gồm:
- Xác định chính xác mô-men xoắn và xem xét thêm tải va đập, rung động, độ cứng xoắn để tránh tình trạng mòn, nứt hoặc gãy khớp nối.
- Hai trục cần được căn chỉnh đúng tâm. Sai lệch lớn có thể gây rung động, tiếng ồn, rò rỉ mỡ bôi trơn và làm hỏng các bộ phận liên quan như vòng bi.
- Sử dụng đúng loại mỡ hoặc dầu theo khuyến nghị của nhà sản xuất và thực hiện bôi trơn định kỳ để giảm ma sát, hạn chế mài mòn.
- Cần đánh giá nhiệt độ, độ ẩm, hóa chất ăn mòn hoặc bụi bẩn để lựa chọn loại khớp nối phù hợp với điều kiện vận hành.
