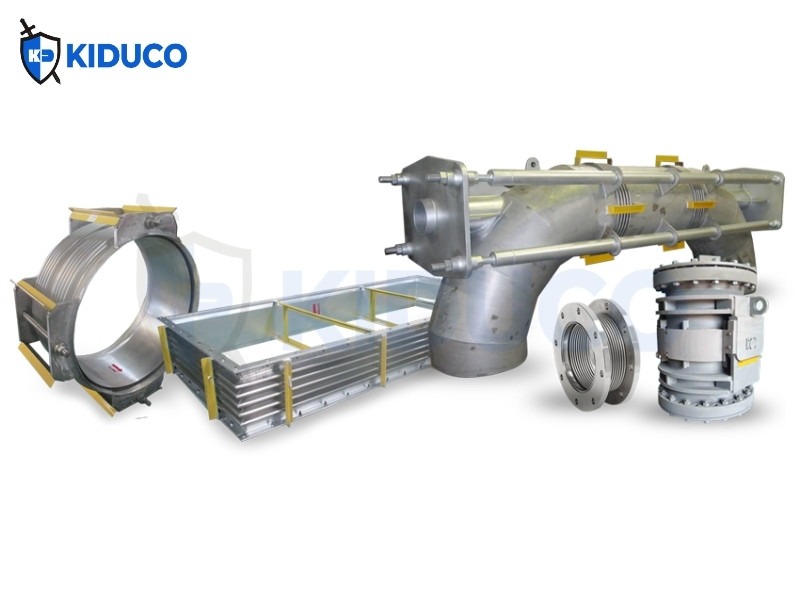

Hệ thống đường ống HVAC & PCCC thường xuyên phải đối mặt với áp lực cực lớn từ sự biến thiên nhiệt độ khắc nghiệt. Đặc biệt rung động mạnh từ cụm máy bơm và các chuyển động cơ học bất ngờ. Nếu không có phương án xử lý kịp thời, hiện tượng nứt vỡ hoặc rò rỉ tại các điểm nối là điều khó tránh khỏi.
Chính vì vậy, tích hợp khớp giãn nở kim loại đã trở thành một yêu cầu kỹ thuật tất yếu. Là lớp lá chắn bảo vệ toàn bộ hệ thống khỏi những rủi ro do giãn nở nhiệt và áp suất, sẵn sàng hoạt động trong mọi tình huống khẩn cấp.
Khớp giãn nở kim loại là gì?

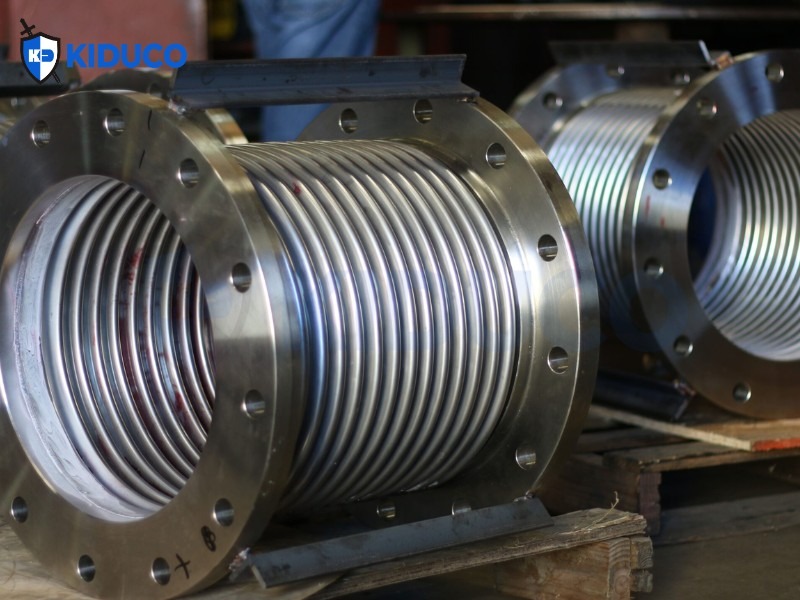

Khớp giãn nở kim loại (Metal Expansion Joint) là thiết bị kỹ thuật quan trọng được thiết kế để bù đắp hiện tượng giãn nở nhiệt hoặc co ngót vật lý của đường ống. Ngoài khả năng co giãn dọc trục linh hoạt, thiết bị này còn đóng vai trò trọng yếu trong việc hấp thụ rung động và triệt tiêu các chuyển động cơ học phát sinh trong quá trình vận hành hệ thống.
Để đáp ứng các tiêu chuẩn khắt khe về độ bền, khớp thường được chế tạo từ các dòng vật liệu chịu lực và chịu nhiệt cao cấp như Inox, thép hợp kim, Duplex, Titanium hoặc Inconel. Tùy vào yêu cầu lắp đặt, khớp có thể kết nối linh hoạt với hệ thống thông qua mặt bích hoặc khớp nối rãnh.

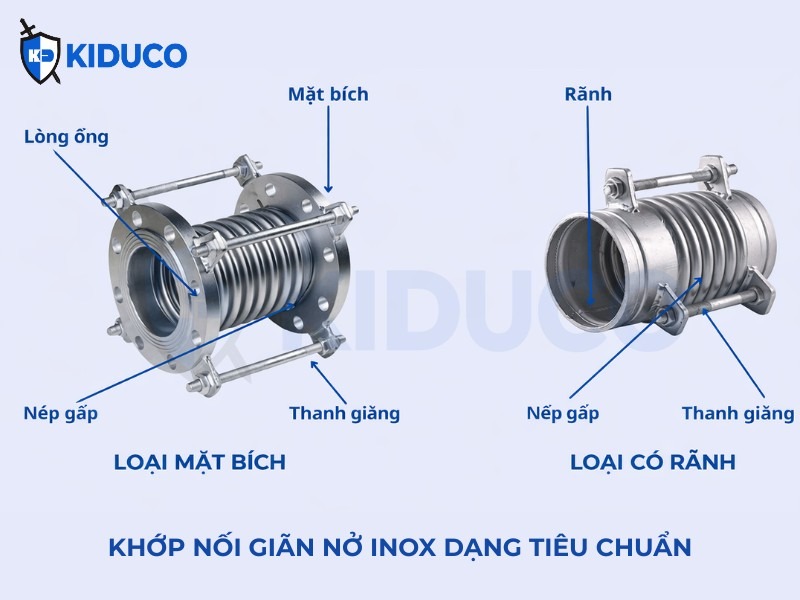

Cấu tạo chi tiết của khớp nối giãn nở kim loại
Một khớp nối giãn nở kim loại tiêu chuẩn được cấu thành từ các bộ phận cốt lõi sau:
Lớp vỏ nếp gấp (Bellows)
- Được tạo ra bằng cách cán ống trụ kim loại thành các gợn sóng vòng tròn (convolutions). Tùy vào áp suất vận hành, Bellows có thể được thiết kế đơn lớp hoặc đa lớp (single or multi-ply). Các đặc tính về độ đàn hồi, khả năng chịu áp và tính linh hoạt phụ thuộc trực tiếp vào hình học nếp gấp cũng như độ dày của vật liệu.
Thanh giằng (Tie rods)
- Có chức năng kiểm soát hành trình, ngăn chặn việc khớp bị kéo giãn vượt ngưỡng cho phép, từ đó bảo vệ hệ thống trước các biến động áp suất đột ngột.
Mặt bích hoặc Khớp rãnh (Flanges/Grooved ends)
- Là các điểm tiếp nối chịu lực, đảm bảo sự liên kết chắc chắn và kín khít giữa khớp giãn nở và đường ống chính.
Tai treo (Lugs)
- Đóng vai trò là điểm tựa cố định cho thanh giằng, giúp định hướng và giới hạn chuyển động của khớp theo đúng ý đồ thiết kế kỹ thuật.
Đặc tính và thông số kỹ thuật khớp nối giãn nở kim loại
Đặc tính kỹ thuật của nếp gấp (Bellows)
Cấu trúc đa dạng
Tùy theo yêu cầu về áp suất hệ thống, nếp gấp có thể được thiết kế dưới dạng đơn lớp hoặc đa lớp (single or multi-ply). Cấu tạo đa lớp giúp tăng cường khả năng chịu áp lực mà vẫn duy trì được độ linh hoạt tối ưu.
Độ đàn hồi lý tưởng
Tính linh hoạt và tỷ lệ đàn hồi (spring rates) được quyết định bởi thiết kế hình học của nếp gấp (convolutions), độ dày vật liệu và số lượng lớp kim loại. Khớp nối có thể co giãn liên tục mà không gây mỏi vật liệu.
Khả năng hấp thụ đa hướng

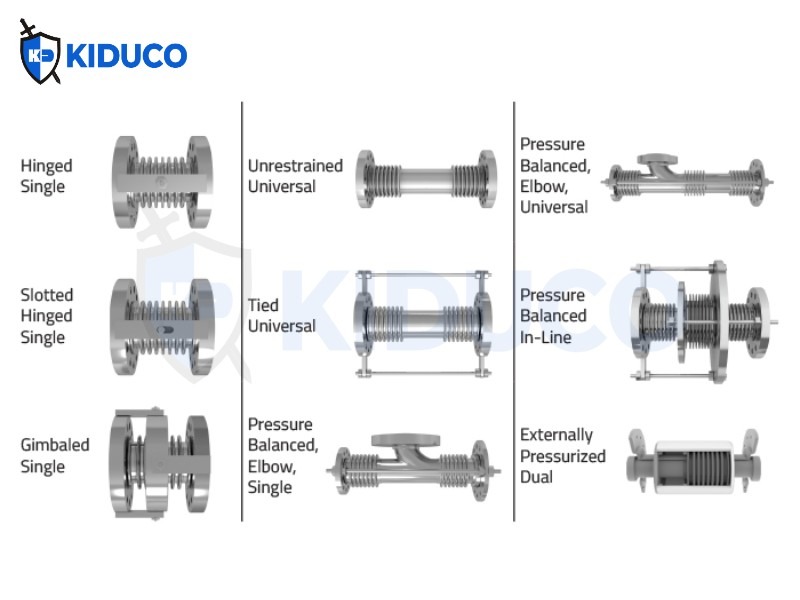

Thiết kế hình học đặc thù của nếp gấp cho phép thiết bị hấp thụ hoàn hảo các chuyển động đa chiều, bao gồm: chuyển động dọc trục, chuyển động ngang và chuyển động góc. Đồng thời, bộ phận này giúp triệt tiêu các rung động từ thiết bị quay (như máy bơm, máy nén) gắn liền với hệ thống đường ống, bảo vệ các mối nối khỏi nguy cơ nứt vỡ.
Bảng tổng hợp các thông số tiêu chuẩn
| Thông số kỹ thuật | Giá trị tiêu chuẩn |
| Đường kính danh nghĩa (Size) | DN32 – DN1000 |
| Chiều dài tiêu chuẩn (Length) | 250mm – 1000mm (Tùy chỉnh theo thiết kế) |
| Áp suất làm việc (Working Pressure) | Lên đến 20 Bar (PN20) |
| Khả năng chịu nhiệt (Temperature) | Tối đa 1000°C |
| Đường kính ngoài tối đa (Outer Diameter) | Lên đến 653mm |
Lợi ích khi sử dụng khớp giãn nở kim loại
Khớp giãn nở kim loại có vai trò quan trọng để duy trì ổn định cho toàn bộ hệ thống đường ống. Thiết bị hấp thụ rung động, bù trừ sai lệch trong quá trình làm việc. Xử lý hiệu quả hiện tượng giãn nở do nhiệt độ thay đổi.
So với các vật liệu như cao su hay nhựa, khớp giãn nở kim loại là lựa chọn tối ưu trong những môi trường làm việc yêu cầu khả năng chịu nhiệt và áp suất cao.

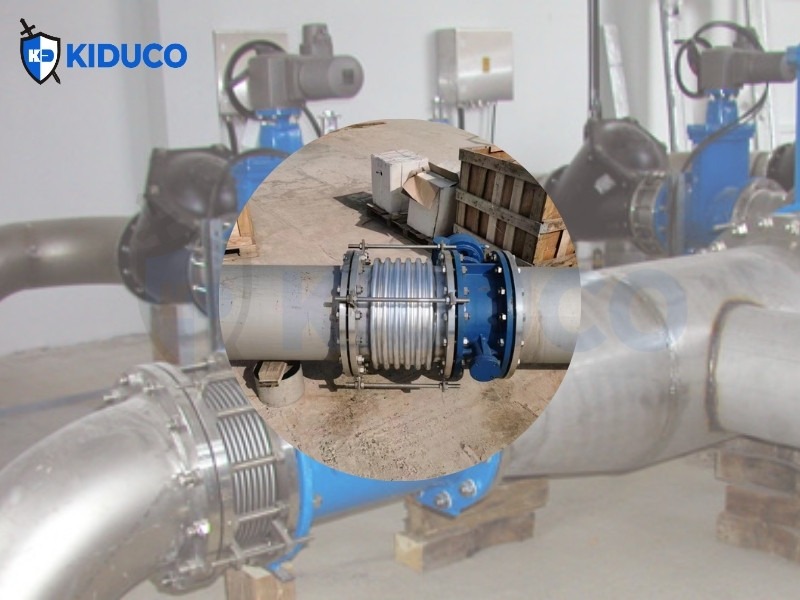

Ứng dụng rộng rãi trong nhiều lĩnh vực
- Công nghiệp dầu khí
- Công nghiệp hóa chất: Chống chịu tốt với môi trường ăn mòn như axit, kiềm và hóa chất đặc thù
- Thực phẩm & đồ uống: Đáp ứng tiêu chuẩn vệ sinh, chịu được quá trình tiệt trùng và làm sạch
- Hệ thống HVAC: Giảm rung, tăng hiệu suất và kéo dài tuổi thọ thiết bị
- Năng lượng & lò hơi: Xử lý hiệu quả giãn nở nhiệt lớn trong hệ thống hơi nóng và khí thải
Kiên Dũng còn là đối tác đáng tin cậy trong việc tư vấn và triển khai các giải pháp khớp giãn nở kim loại phù hợp với từng hệ thống cụ thể. Sản phẩm được thiết kế theo tiêu chuẩn, đa dạng chủng loại, hỗ trợ quá trình lắp đặt và thay thế thuận tiện.
Điểm khác biệt của Kiên Dũng nằm ở đội ngũ kỹ thuật giàu kinh nghiệm, luôn đồng hành cùng khách hàng trong việc lựa chọn đúng sản phẩm với thông số chính xác. Nhờ đó, doanh nghiệp tối ưu chi phí đầu tư và nâng cao độ bền cho toàn hệ thống.
