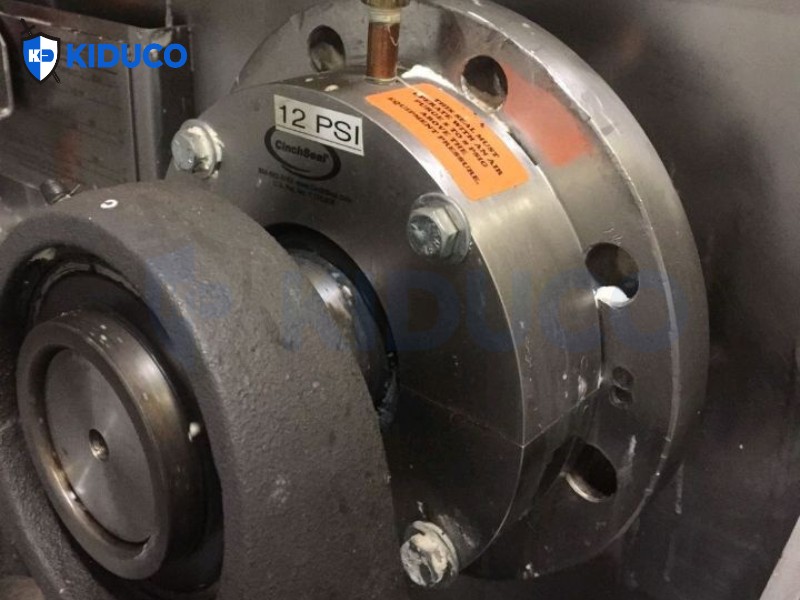

Một lượng nhỏ vật liệu rò rỉ mỗi ngày có thể không đáng kể, nhưng theo thời gian sẽ trở thành khoản thất thoát lớn đối với doanh nghiệp. Bên cạnh chi phí nguyên liệu bị mất, các vấn đề như bụi phát tán, ô nhiễm khu vực sản xuất, hư hỏng bạc đạn và thời gian dừng máy để bảo trì cũng làm gia tăng đáng kể chi phí vận hành. Đó là lý do ngày càng nhiều nhà máy trên thế giới lựa chọn các giải pháp làm kín trục quay tiên tiến nâng cao hiệu quả sản xuất. Với công nghệ phớt làm kín độc quyền, Kiên Dũng cung cấp giải pháp ngăn rò rỉ hiệu quả của Cinchseal, bảo vệ thiết bị và giúp doanh nghiệp tiết kiệm chi phí trong dài hạn.

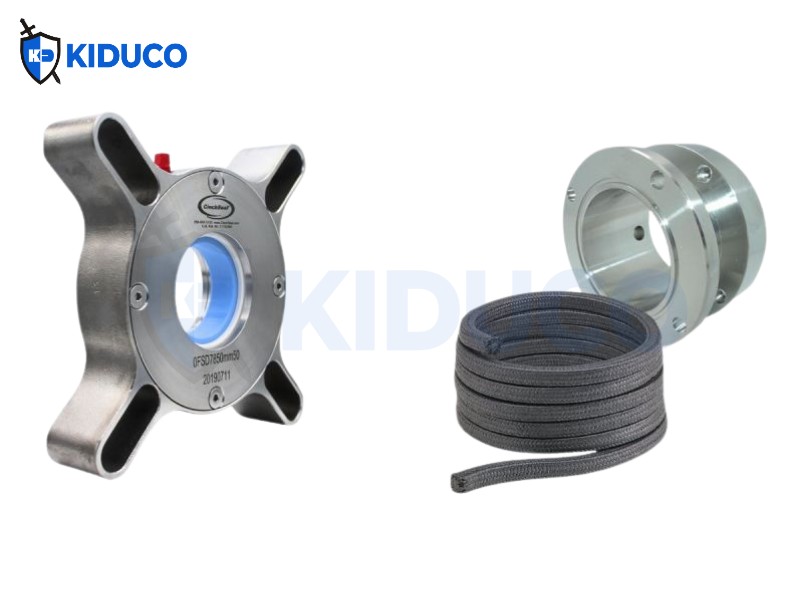

1. Nhược điểm của phớt môi và packing truyền thống
|
Ưu điểm |
Nhược điểm |
|
|
2. Giới thiệu về Cinchseal

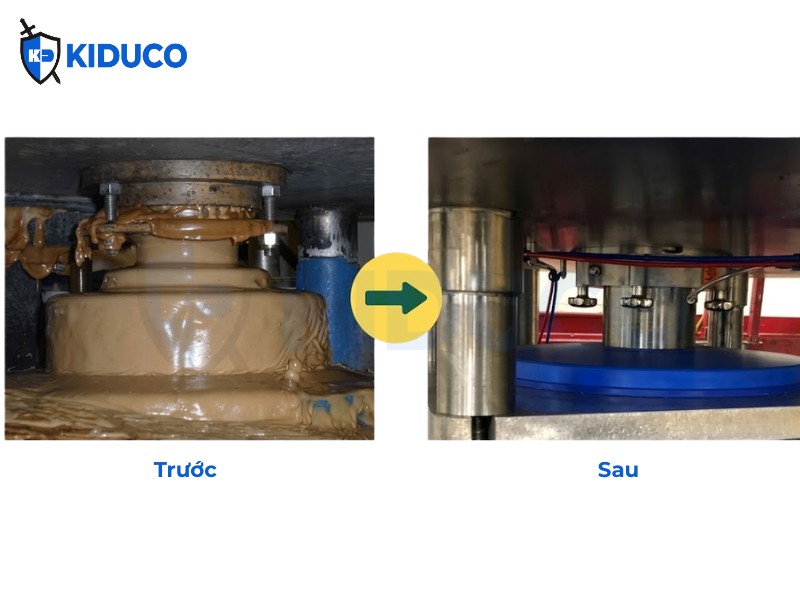

CinchSeal là nhà sản xuất hàng đầu về phớt làm kín trục quay
- Sản phẩm được cấp bằng sáng chế.
- Chuyên giải quyết các vấn đề rò rỉ khó.
- Dùng cho vít tải, máy trộn, máy phối liệu và thiết bị vận chuyển vật liệu rời.
- Làm kín cho:
- Bột khô
- Huyền phù (slurry)
- Chất bán lỏng
Kinh nghiệm
- Hơn 25 năm hoạt động.
- Đặt tại New Jersey, Hoa Kỳ.
Khách hàng
- Được sử dụng bởi khoảng 2/3 các công ty thực phẩm hàng đầu thế giới.
- Có cả sản phẩm tiêu chuẩn và thiết kế riêng theo yêu cầu.
3. Cấu tạo và các dòng sản phẩm phớt trục quay
Cấu tạo CinchSeal
Gồm 5 bộ phận chính:
- Nắp kim loại (Metal End Plate)
- Vỏ kim loại (Metal Housing)
- Ống đàn hồi Elastomer
- Hai cốc rotor PTFE

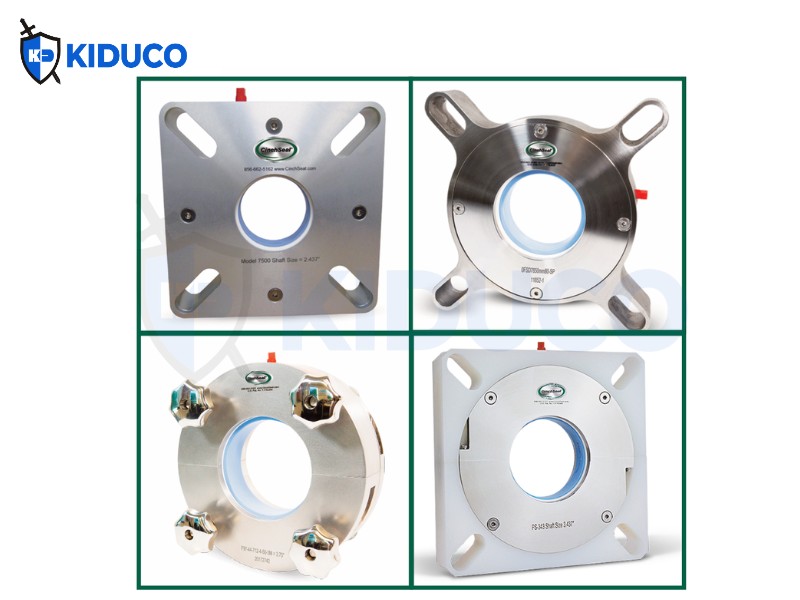

Các dòng sản phẩm phớt trục quay Cinchseal
Dòng CinchSeal 7500 – Tự điều chỉnh
Phớt làm kín CinchSeal dòng 7500 được thiết kế với cơ chế tự điều chỉnh độc đáo, gần như không cần bảo trì.
Ứng dụng phù hợp:
- Vít tải (Screw Conveyor)
- Gầu tải (Bucket Elevator)
- Các thiết bị vận chuyển vật liệu rời khác
Ưu điểm
- Tiêu thụ điện năng thấp hơn khoảng 30% so với phớt chèn truyền thống (packing seal).
- Không làm mòn hoặc tạo rãnh trên trục.
- Ngăn rò rỉ vật liệu gây hỏng bạc đạn và ô nhiễm khu vực sản xuất.
- Chịu nhiệt từ -50°F đến 400°F (-45°C đến 204°C).
- Cho phép trục giãn nở theo chiều dài và độ đảo hướng kính đến 1/4 inch.
- Có thể sử dụng khí nén hoặc mỡ silicone để tạo áp dương.
- Không cần bảo trì nhờ thiết kế tự điều chỉnh.

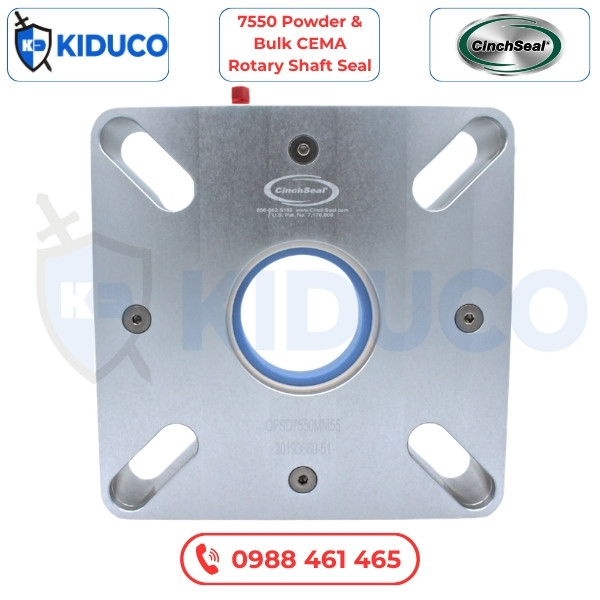

Nguyên lý hoạt động của 7550/7500
Thành phần quan trọng nhất là ống đàn hồi Elastomer làm từ silicone đặc biệt chịu nhiệt cao.
Cách hoạt động
- Elastomer được chế tạo nhỏ hơn đường kính trục một chút để tạo độ ép chặt.
- Nhờ đó phớt quay cùng với trục thay vì trục quay xuyên qua phớt.
- Điều này loại bỏ hiện tượng xước và mòn trục thường gặp ở phớt dây tết hoặc phớt môi (lip seal).
Elastomer truyền động cho:
- 2 cốc rotor PTFE chứa khoáng chất.
- Các rotor này ép vào mặt tĩnh tạo nên bề mặt làm kín chính.
Hệ thống khí purge
Khuyến nghị:
- Áp suất khí purge cao hơn áp suất trong thiết bị từ 5–8 PSI.

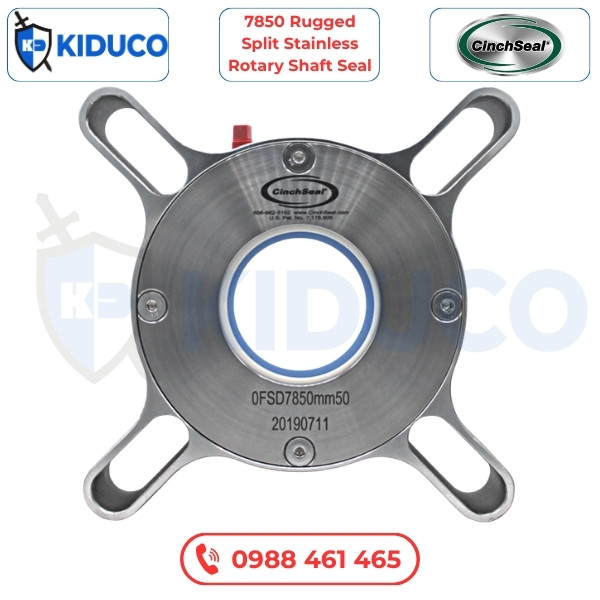

Dòng CinchSeal 7850 Inox Vệ Sinh
Được chế tạo hoàn toàn bằng:
- Inox 316
Phù hợp:
- Thực phẩm
- Dược phẩm
- Hóa chất
Ưu điểm
- Chịu được môi trường rửa hóa chất mạnh.
- Không làm hỏng trục.
- Ngăn thất thoát sản phẩm.
- Giảm hư hỏng bạc đạn.
- Làm kín bụi và hơi khí.
- Không cần bảo trì.

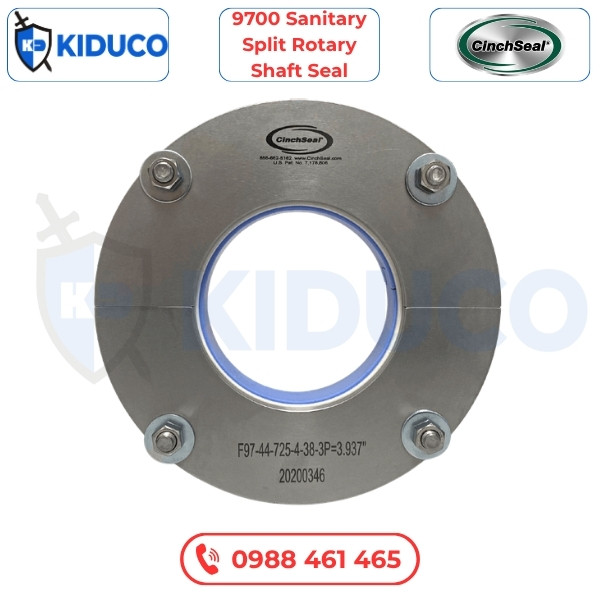

Dòng CinchSeal 9700
Thiết kế tách đôi hoàn toàn (Split Design)
Cho phép lắp đặt:
- Không cần tháo thiết bị.
- Không cần tháo trục.
Ứng dụng
- Máy trộn Ribbon Blender
- Paddle Mixer
- Máy sấy
- Thiết bị phối trộn bột
Vật liệu đã được ứng dụng thành công
- Xi măng
- Gia vị
- Bột cacao
- Chocolate lỏng
- Nhựa và resin
- Muối
- Đường
Nguyên lý hoạt động của 9700
Trái tim của hệ thống là:
- Elastomer đạt chuẩn FDA.
Khi lắp lên trục:
- Elastomer ép chặt vào trục.
- Quay cùng trục.
- Dẫn động các rotor PTFE.
Các rotor PTFE:
- Ép lên mặt tĩnh với áp lực tối ưu.
- Tạo nên bề mặt làm kín chính.
Các rotor PTFE là chi tiết hao mòn:
- Có thể thay nhanh bằng bộ repair kit.
- Bộ repair kit gồm:
- Elastomer mới.
- 2 rotor PTFE mới.
Dòng Poly Split (PS)
Là phiên bản:
- Vỏ Polypropylene
- Kết hợp chi tiết Inox
Ứng dụng:
- Vít tải
- Thiết bị trộn
- Thiết bị phối liệu
Ưu điểm
- Không cần tháo thiết bị khi lắp.
- Không gây mòn trục.
- Ngăn rò rỉ vật liệu.
- Ngăn bụi và hơi độc.
- Tiêu thụ điện thấp hơn packing.
Phớt Rotary Air Lock
Đặc điểm
- Thay thế packing trên van Rotary Airlock.
- Không cần bảo trì.
- Có thể chế tạo bằng nhôm hoặc inox.
- Có bộ sửa chữa chi phí thấp.
- Chịu độ đảo trục đến 1/4 inch.
- Hoạt động tốt với khí purge cao hơn áp suất thiết bị 7 PSI.
- Chịu nhiệt từ -50°F đến 400°F.
4. Kiên Dũng đại diện thương hiệu Cinchseal tại Việt Nam
Với nhiều năm kinh nghiệm trong lĩnh vực vật liệu làm kín công nghiệp, Công ty TNHH Kiên Dũng (KIDUCO) tự hào là đối tác phân phối chính thức các sản phẩm phớt làm kín trục quay CinchSeal tại thị trường Việt Nam. Sự hợp tác này khẳng định năng lực chuyên môn, uy tín và cam kết của Kiên Dũng trong việc mang đến cho khách hàng những giải pháp làm kín tiên tiến, chất lượng cao từ thương hiệu CinchSeal nổi tiếng của Hoa Kỳ.
KIDUCO chuyên cung cấp các dòng phớt trục quay CinchSeal chính hãng dành cho vít tải, máy trộn, băng tải gầu, rotary airlock và nhiều thiết bị công nghiệp khác. Để được tư vấn và lựa chọn sản phẩm CinchSeal tối ưu, khách hàng vui lòng cung cấp các thông tin sau:
- Loại thiết bị sử dụng: vít tải, máy trộn, rotary airlock, gầu tải hoặc các thiết bị có trục quay khác.
- Điều kiện vận hành: nhiệt độ, áp suất, lưu chất, tốc độ quay và các yêu cầu kỹ thuật đặc biệt.
- Kích thước trục, mặt bích và không gian lắp đặt.
- Thời gian bảo trì định kỳ và các yêu cầu về vệ sinh, tháo lắp thiết bị.
Sau khi tiếp nhận đầy đủ thông tin, đội ngũ kỹ sư của Kiên Dũng sẽ phân tích điều kiện làm việc thực tế. Đề xuất giải pháp phớt làm kín CinchSeal phù hợp nhất cho máy móc tại nhà máy.
