Gioăng Klinger dạng tấm là gì? Có những đặc tính kỹ thuật nào nổi bật và cần dựa trên những tiêu chí nào để lựa chọn đúng cho từng môi trường làm việc? Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, phân loại và cách chọn gioăng theo tiêu chuẩn kỹ thuật phù hợp với từng hệ thống thực tế.

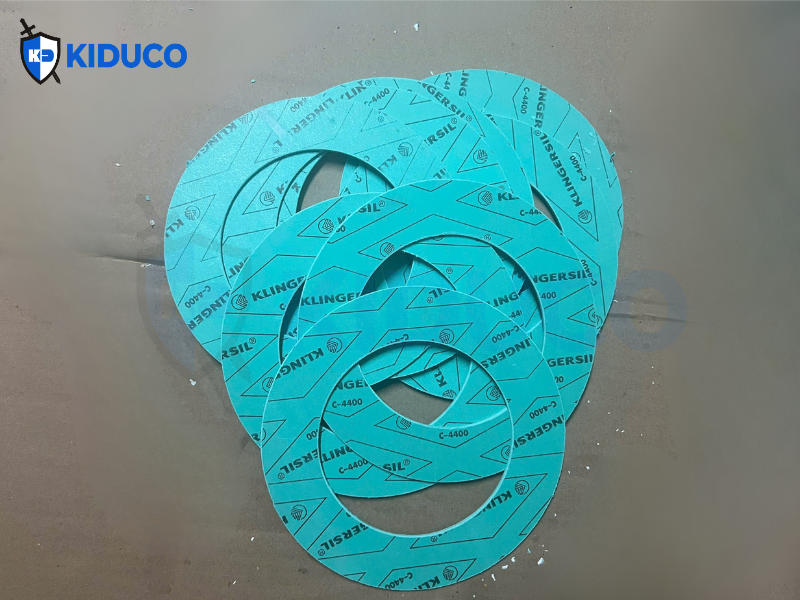

Giới thiệu về gioăng tấm Klinger
Gioăng tấm KLINGER thuộc nhóm vật liệu làm kín dạng cắt mềm (Soft Cut Gasket Sheet), được phát triển bởi KLINGER – thương hiệu toàn cầu với hơn một thế kỷ kinh nghiệm trong lĩnh vực công nghệ làm kín công nghiệp. Các dòng vật liệu của hãng được thiết kế đáp ứng được những tiêu chuẩn nghiêm ngặt về an toàn, độ bền cơ học và khả năng vận hành ổn định trong nhiều môi trường làm việc khác nhau.
Tại thị trường Việt Nam, Kiên Dũng cung cấp đa dạng các dòng gioăng tấm KLINGER không amiang, phù hợp với điều kiện vận hành phổ biến tại các nhà máy nhiệt điện, thực phẩm, đồ uống, hóa chất, xử lý nước, HVAC và nhiều ngành công nghiệp khác. Thành phần chính của vật liệu bao gồm sợi gia cường (như aramid hoặc sợi tổng hợp) kết hợp với cao su kỹ thuật chịu nhiệt, được ép nén bằng công nghệ hiện đại để đảm bảo cấu trúc đồng nhất và khả năng làm kín tối ưu dưới tác động của nhiệt độ và áp suất.
Bên cạnh đó, trong quá trình sản xuất, vật liệu còn được bổ sung các chất độn chuyên dụng nhằm tăng độ cứng, khả năng chịu tải và chống mài mòn. Nhờ cấu trúc cải tiến này, gioăng tấm KLINGER thay thế an toàn cho vật liệu amiăng truyền thống giúp giảm thiểu rò rỉ, nâng cao tuổi thọ hệ thống trong dài hạn.
Nguyên lý làm kín gioăng Klinger

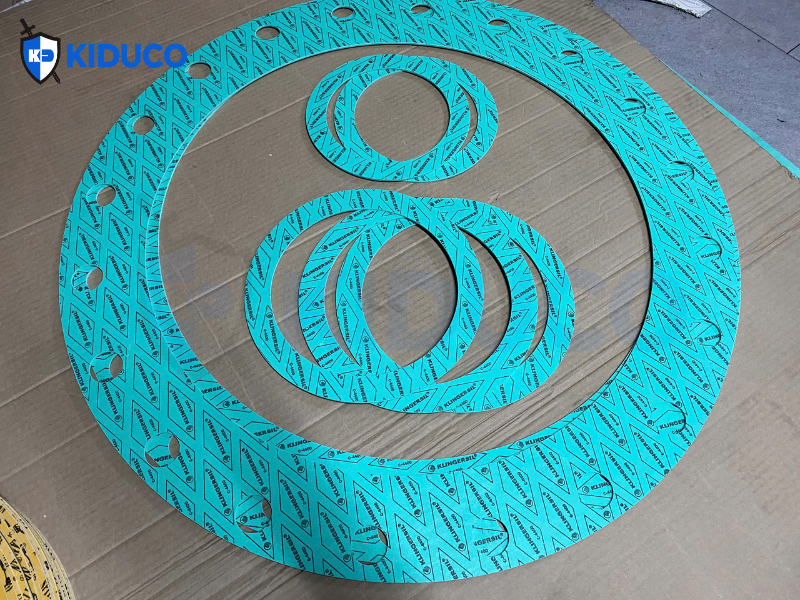

KIDUCO có khả năng gia công gioăng theo nhiều dạng khác nhau như gioăng toàn mặt (Full Face) và gioăng vòng (Ring Gasket), phù hợp với các tiêu chuẩn mặt bích phổ biến hoặc theo biên dạng riêng dựa trên bản vẽ kỹ thuật của khách hàng. Nhờ sẵn nguồn vật liệu thông dụng cùng hệ thống cắt gia công linh hoạt, KIDUCO có thể rút ngắn thời gian sản xuất, đáp ứng nhanh nhu cầu bảo trì, thay thế hoặc xử lý sự cố trong nhà máy nhanh chóng.
Tổng hợp các loại gioăng Klinger phổ biến tại Kiên Dũng
| Mã sản phẩm | Giới hạn nhiệt độ | Giới hạn áp suất | Chất liệu chính |
| Klinger KSIL® C-4324 | ≤ 300°C | 50 bar | Sợi aramid, sợi thủy tinh, cao su chịu dầu NBR |
| Klinger KSIL C-4408 | ≤ 400°C | ~70 bar | Sợi aramid, cao su NBR, gia cố bằng khung thép không gỉ |
| Klinger TOP-SIL ML1 | ≤ 300°C | 40 bar | Cao su HNBR và NBR |
| Klinger QUANTUM | ~350°C | 40 bar | Sợi tổng hợp, cao su HNBR chịu nhiệt |
| C-4430 | ≤ 400°C | 80 bar | Sợi tổng hợp, sợi thủy tinh và NBR |
| C-4500 | ≤ 400°C | 80 bar | Sợi carbon và cao su NBR |
| C-4400 | ≤ 400°C | 60 bar | Sợi aramid và cao su NBR |
| Milam PSS | 100 – 1000°C | 20 bar | (Không liệt kê chi tiết) |
| Milam PSM | -200 – 500°C | 80 bar | Graphite + một số chất độn kim loại |
Lưu ý khi lựa chọn vật liệu gioăng Klinger dạng tấm:
- Các mã Milam là dòng vật liệu chuyên dùng cho môi trường nhiệt độ rất cao và điều kiện vận hành khắc nghiệt, phù hợp với các hệ thống chịu nhiệt lớn hoặc dao động nhiệt mạnh.
- Các mã C-4430, C-4500, C-4400 thuộc nhóm gioăng tấm không amiang, được cấu tạo từ sợi tổng hợp kết hợp cao su NBR, có khả năng chịu nhiệt và áp suất tốt, tương thích với nhiều loại môi chất trong công nghiệp.
- Các dòng TOP-SIL ML1, KSIL® C-4324 và C-4408 là những lựa chọn phổ biến cho hệ thống dẫn nước, hơi, dầu và hóa chất nhẹ, nhờ đặc tính làm kín ổn định và tính ứng dụng rộng rãi trong nhà máy.

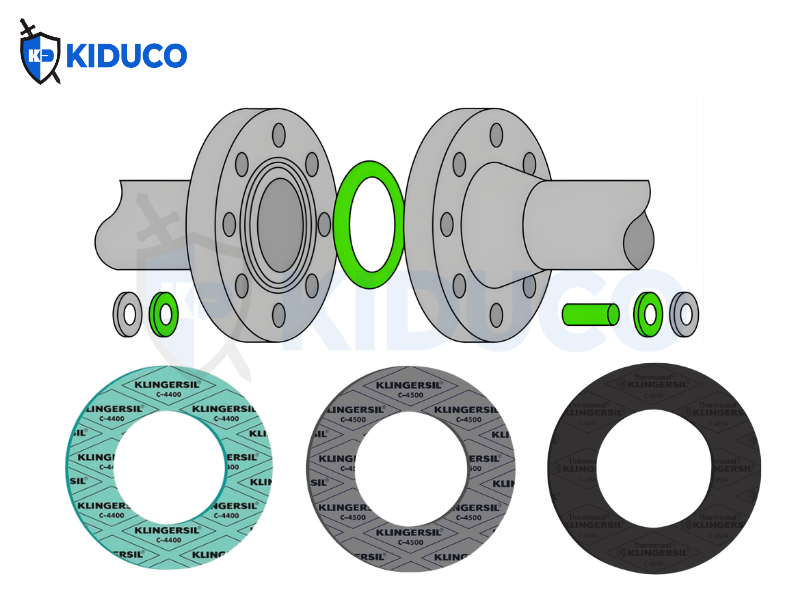

Cơ chế duy trì độ kín của gioăng Klinger
Ron Klinger được thiết kế để tạo nên mối làm kín tĩnh giữa hai mặt bích cố định trong hệ thống đường ống và thiết bị công nghiệp. Khi bulong được siết chặt, lực nén sinh ra sẽ tác động trực tiếp lên bề mặt gioăng, làm vật liệu biến dạng trong giới hạn cho phép. Sự biến dạng này giúp gioăng lấp đầy các khe hở vi mô, bù trừ sai lệch bề mặt và độ nhám giữa hai mặt bích, từ đó hình thành một lớp rào cản kín ngăn lưu chất rò rỉ ra ngoài.
Trong quá trình vận hành, áp suất bên trong hệ thống luôn có xu hướng đẩy tách hai mặt bích. Vì vậy, lực siết ban đầu phải đủ lớn và thường được tính toán với một hệ số an toàn cao hơn áp suất làm việc thực tế nhằm đảm bảo độ kín lâu dài. Giá trị lực siết này phụ thuộc vào đặc tính cơ học của vật liệu gioăng, điều kiện nhiệt độ, áp suất và phương pháp lắp đặt.
Đối với gioăng mềm dạng tấm, ngoài khả năng chịu nén, vật liệu còn cần có độ ma sát phù hợp với bề mặt bích để hạn chế hiện tượng đùn gioăng (blowout) khi làm việc ở áp suất cao. Đồng thời, do vật liệu có tính đàn hồi và có thể xảy ra hiện tượng chảy rão theo thời gian, thiết kế kỹ thuật luôn khuyến nghị duy trì khoảng an toàn giữa lực siết ban đầu và lực tối thiểu cần thiết để đảm bảo mối làm kín ổn định trong suốt vòng đời vận hành của hệ thống.

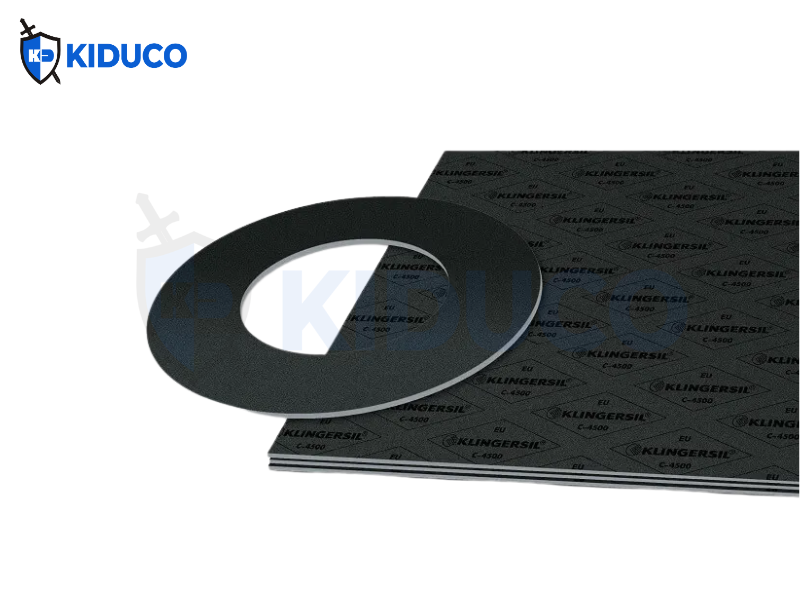

Ứng dụng của gioăng bìa Klinger trong công nghiệp
Gioăng bìa Klinger được ứng dụng rộng rãi trong thực tế để làm kín các mối nối mặt bích của hệ thống đường ống và thiết bị công nghiệp. Sản phẩm phù hợp cho nhiều loại môi chất như: nước, hơi nóng, hóa chất (kể cả môi trường kiềm hoặc axit mạnh), xăng dầu, dầu thực phẩm và các lưu chất kỹ thuật khác.
Đặc biệt, trong các hệ thống hơi và đường ống làm việc ở nhiệt độ cao, vật liệu không amiang của Klinger vẫn duy trì khả năng làm kín ổn định, hạn chế rò rỉ và đảm bảo tuổi thọ vận hành lâu dài. Đây cũng là giải pháp an toàn, thay thế hiệu quả cho các vật liệu amiang truyền thống trước đây.
Nhờ độ tin cậy cao và tính linh hoạt trong ứng dụng, gioăng bìa Klinger được sử dụng phổ biến trong nhiều ngành công nghiệp như:
- Lọc – hóa dầu
- Đóng tàu
- Nhiệt điện
- Thực phẩm
- Xi măng
- Hóa chất
- Giấy
- Nước giải khát
- Dược phẩm

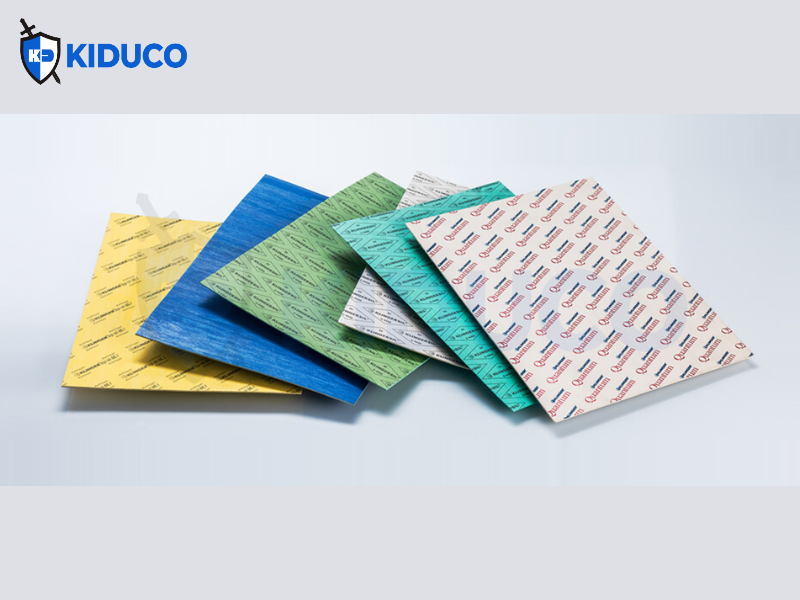

Quy trình lựa chọn gioăng bìa Klinger phù hợp cho từng hệ thống
Lựa chọn gioăng bìa Klinger cần được thực hiện theo một quy trình rõ ràng, dựa trên điều kiện làm việc thực tế của hệ thống.
Đánh giá môi chất và điều kiện vận hành:
Trước tiên, cần xác định chính xác loại lưu chất mà hệ thống đang sử dụng như: dầu, nước, hơi nước, hóa chất (axit, kiềm, dung môi…), hoặc các môi trường đặc thù khác. Đồng thời, phải nắm rõ nhiệt độ và áp suất làm việc thực tế để chọn đúng vật liệu có khả năng chịu nhiệt, chịu áp lực phù hợp.
Kiểm tra tiêu chuẩn và cấu tạo mặt bích:
Gioăng có thể được gia công theo các tiêu chuẩn phổ biến như ANSI, DIN, JIS… hoặc sản xuất theo bản vẽ kỹ thuật riêng đối với các thiết bị phi tiêu chuẩn.
Bên cạnh đó, cần xác định đúng kiểu mặt bích:
- RF (Raised Face) – mặt bích có gờ nổi
- FF (Full Face) – gioăng toàn mặt
- Có lỗ bulong hoặc không lỗ bulong
Xác nhận đầy đủ thông số kỹ thuật
Các thông số cơ bản cần cung cấp gồm:
- ID (đường kính trong)
- OD (đường kính ngoài)
- Thickness (độ dày gioăng)
- Type (RF hoặc FF)
Thông tin càng chi tiết, quá trình gia công và cung cấp càng chính xác, hạn chế sai sót khi lắp đặt.
Lập kế hoạch số lượng và dự phòng
Ngoài số lượng sử dụng thực tế, nên cân nhắc nhu cầu dự phòng cho công tác bảo trì – thay thế định kỳ. Việc chủ động kế hoạch đặt hàng giúp tối ưu chi phí sản xuất tránh gián đoạn vận hành máy móc tại nhà máy.
