Kính Quan Sát Chịu Nhiệt Có Lỗ Tâm Cho Lò Hơi

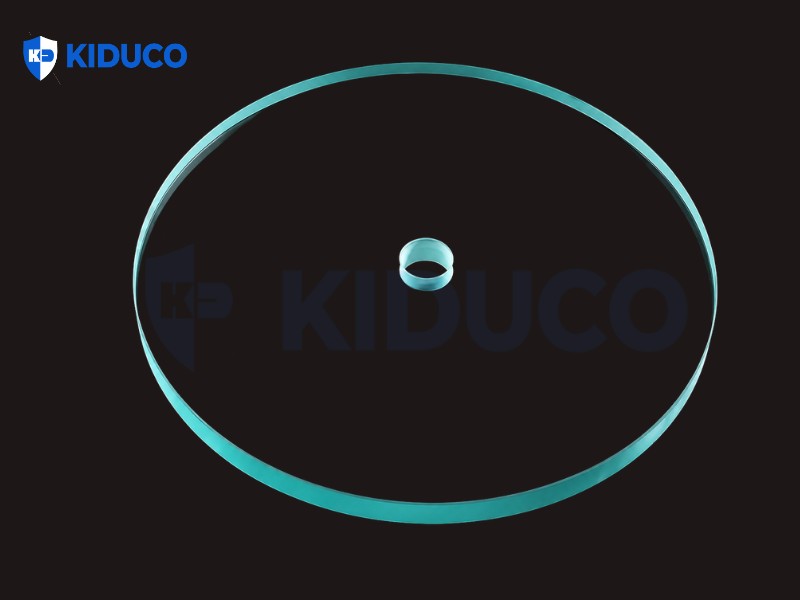

Kính quan sát tròn có lỗ trung tâm là một đĩa kính hình tròn được sử dụng trong các cụm kính quan sát công nghiệp. Trong đó cần gạt cần đi xuyên qua vị trí trung tâm của kính. Phiên bản này thường được thiết kế với lỗ xuyên tâm Ø10,5 mm. Phù hợp để sử dụng trong các thiết bị công nghệ cần quan sát trực tiếp trong điều kiện chịu tác động của nhiệt độ và môi trường hóa chất.

Mô tả
Đánh giá (0)

1. Thông tin sản phẩm kính quan sát có lỗ tâm

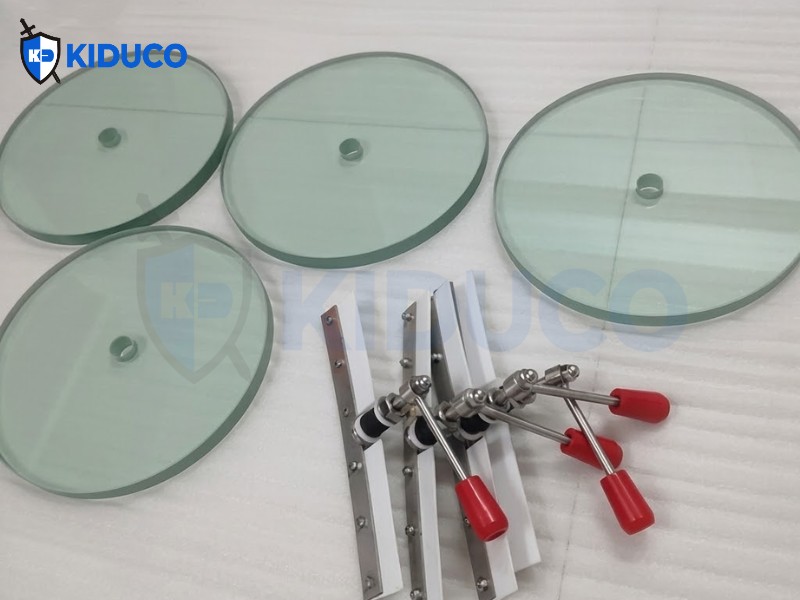

Kính quan sát tròn có lỗ trung tâm còn được người mua tìm kiếm với các tên gọi như kính quan sát có lỗ lắp cần gạt, kính quan sát tròn có lỗ xuyên tâm và kính quan sát dạng đĩa tròn có lỗ trung tâm. Trong thực tế, các thuật ngữ này thường dùng để chỉ cùng một loại kính quan sát dạng đĩa tròn. Được thiết kế để kết hợp với hệ thống cần gạt (wiper). Phiên bản có lỗ trung tâm được thiết kế với lỗ xuyên tâm Ø10,5 mm, phù hợp để lắp cần gạt dòng W/WD.

Sản phẩm được sử dụng trong các hệ thống cần quan sát trực tiếp chất lỏng, dòng chảy hoặc tình trạng bên trong thiết bị mà không cần mở hệ thống. Dòng kính quan sát tròn DIN 7080 phù hợp với các ứng dụng chịu áp suất ở nhiệt độ lên đến 280°C. Đồng thời không quy định giới hạn nhiệt độ thấp nhất.

Vật liệu và hiệu suất

Sản phẩm được chế tạo từ kính borosilicate cường hóa, với bề mặt được mài và đánh bón. Đảm bảo độ phẳng, độ trong suốt và khả năng lắp ghép ổn định. Một số dòng sản phẩm có thể được cung cấp thêm lớp phủ bề mặt tùy chọn theo yêu cầu ứng dụng.

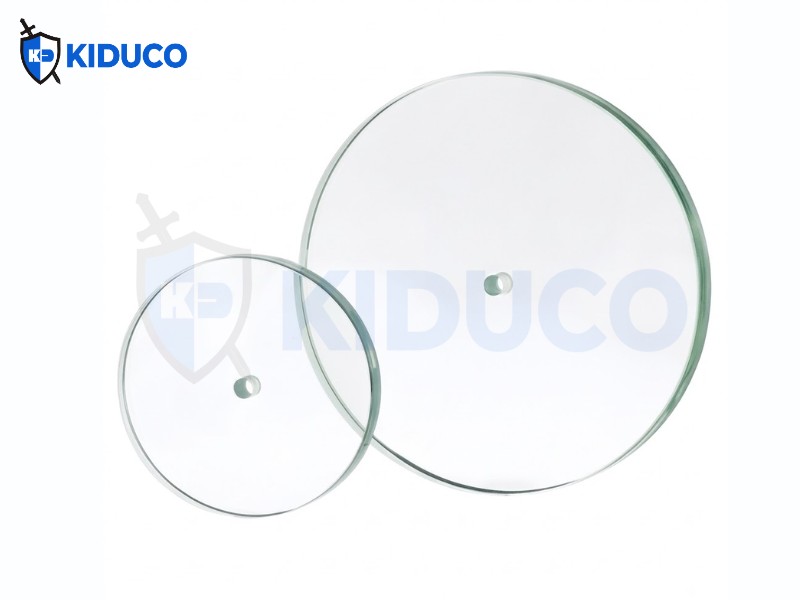

2. Ứng dụng kính quan sát cho lò hơi

Kính quan sát tròn có lỗ trung tâm thường được sử dụng trong các thiết bị công nghiệp yêu cầu đồng thời khả năng quan sát và vệ sinh bề mặt kính. Lỗ lắp cần gạt giúp sản phẩm phù hợp với các cụm kính sử dụng cơ cấu cần gạt cơ khí. Giúp duy trì độ rõ của vùng quan sát trong quá trình vận hành hoặc bảo trì.

Một số ứng dụng điển hình gồm:

Bồn chứa và thiết bị công nghệ
Thiết bị xử lý hóa chất
Hệ thống quan sát mức chất lỏng
Kiểm tra trực quan dòng chảy trong đường ống công nghệ
Cụm kính quan sát công nghiệp có tích hợp hệ thống cần gạt

Ưu điểm nổi bật

Lỗ xuyên tâm dành cho cần gạt: Tương thích với các cụm kính quan sát được trang bị hệ thống cần gạt.
Khả năng chịu nhiệt: Phù hợp với các ứng dụng chịu áp suất ở nhiệt độ lên đến 280°C theo tài liệu DIN 7080 được tham chiếu.
Khả năng kháng hóa chất: Kính borosilicate 3.3 có khả năng chống chịu tốt với nước, axit, kiềm và các hợp chất hữu cơ.
Chất lượng quang học: Bề mặt được mài và đánh bóng, hỗ trợ quan sát trực quan rõ ràng.
Phù hợp cho ứng dụng công nghiệp: Có sẵn các kích thước tròn tiêu chuẩn được sử dụng trong các bộ kính quan sát dạng DIN 7080.

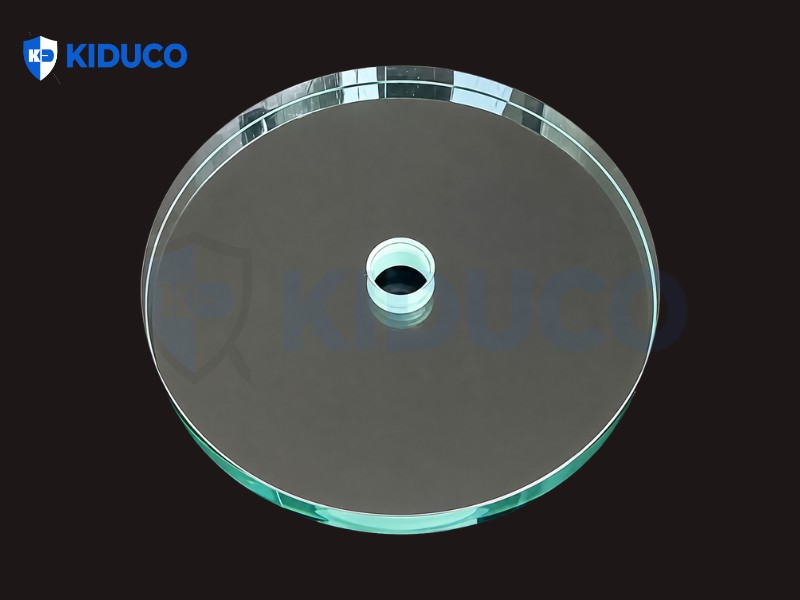

3. Thông số kỹ thuật kính quan sát chịu nhiệt có lỗ tâm

Thông số vật liệu

Thuộc tính	Giá trị	Tham chiếu
Vật liệu	Kính borosilicate 3.3 / kính borosilicate cường hóa	—
Khối lượng riêng	2,23 ± 0,02 g/cm³	—
Hệ số giãn nở nhiệt (0–300°C)	3,3 ± 0,1 × 10⁻⁶/K	—
Điểm hóa mềm	815 ± 10°C	—
Điểm biến dạng	560 ± 10°C	—
Độ bền uốn	160 N/mm²	—
Mô đun Young	64 GPa	—
Độ cứng	5,5 Mohs	—
Nhiệt độ sử dụng	Lên đến 280°C	—
Giới hạn nhiệt độ thấp	Không quy định giới hạn nhiệt độ thấp hơn trong nguồn tài liệu	—

Kích thước tiêu chuẩn và áp suất – phiên bản có lỗ trung tâm

Kích thước ngoài (D × s, mm)	Đường kính quan sát (mm)	Áp suất danh nghĩa (bar)	Tham chiếu
84 × 10	65	4	—
99 × 15	80	6	—
114 × 15	100	5	—
125 × 15	100	4,5	—
147 × 15	125	3	—
150 × 15	125	3	—
175 × 15	150	2	—
200 × 15	175	1,5	—
225 × 15	205	1,5	—
250 × 19	225	1,5	—

Thông tin tham chiếu sản phẩm

Thông số	Giá trị	Tham chiếu
Loại sản phẩm	Kính quan sát tròn có lỗ trung tâm	—
Tên gọi khác	Kính quan sát dạng đĩa có lỗ lắp cần gạt	—
Lỗ xuyên tâm	Ø10,5 mm	—
Khả năng tương thích cần gạt	Cần gạt dòng W/WD	—
Vật liệu kính	Kính borosilicate, cường hóa	—
Bề mặt hoàn thiện	Mài và đánh bóng	—
Nhiệt độ sử dụng	Lên đến 280°C	—
Dòng tiêu chuẩn	Kính quan sát dạng đĩa tròn DIN 7080 / loại DIN 8902	—
