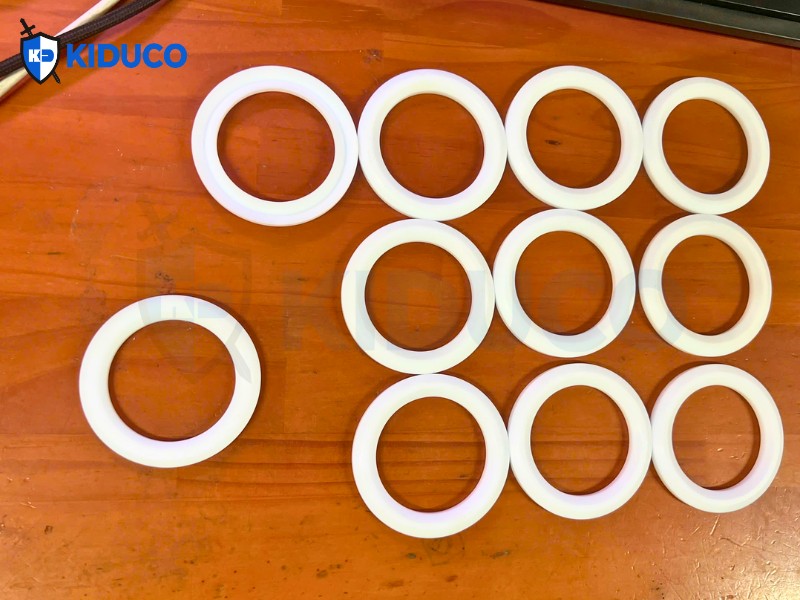

Phớt Xếp V-Packing PTFE (V-Packing Seal)

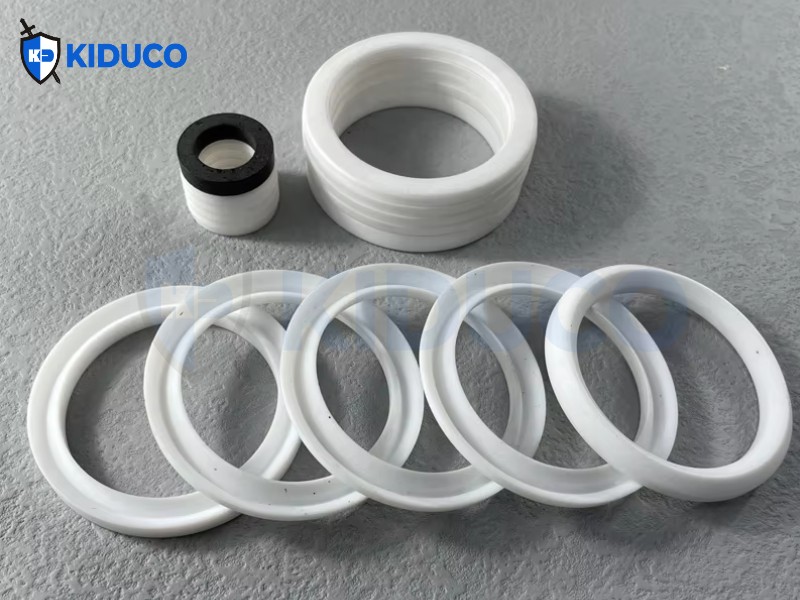

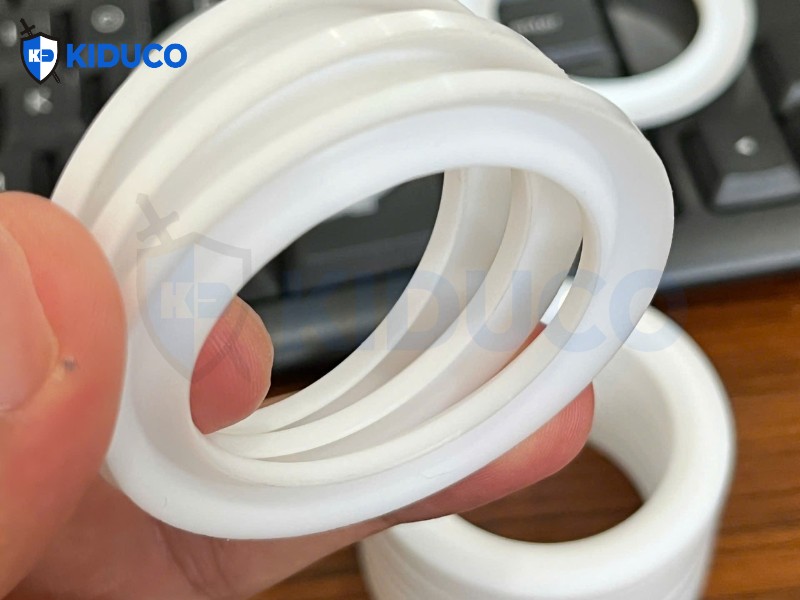

Phớt xếp V-packing PTFE (còn được biết đến rộng rãi với tên gọi Chevron packing) là một giải pháp làm kín nhiều lớp (stack seal) chuyên dụng trong các hệ thống thủy lực và khí nén. Cấu tạo xếp chồng đặc trưng phối hợp cùng vật liệu nhựa PTFE cao cấp, thực hiện nhiệm vụ ngăn chặn tình trạng rò rỉ chất lỏng hoặc khí giữa các bộ phận chuyển động. Khả năng chịu đựng dải áp suất cực rộng từ thấp cho đến rất cao, phớt xếp PTFE chữ V là linh kiện trong các thiết bị công nghiệp nặng như xi lanh thủy lực, máy ép và máy bơm dầu.

1. Phớt xếp V-packing là gì?

Phớt xếp PTFE chữ V (còn gọi là chevron packing, Vee packing seal hoặc V stack) là một loại phớt môi có mặt cắt dạng chữ V, thuộc nhóm phớt xếp chồng. Dòng phớt này được sử dụng trong các hệ thống thủy lực và khí nén để làm kín các bộ phận máy chuyển động, ngăn không cho môi chất áp suất (như dầu thủy lực hoặc khí nén) thoát ra ngoài. Mặt cắt của phớt có dạng chữ V đặc trưng – đây cũng là lý do thuật ngữ tiếng Đức “Dachmanschette” (nghĩa đen là “vòng đệm mái nhà”) mô tả cùng hình dạng này.

Thông tin sản phẩm bộ phớt xếp V-packing

Về cấu tạo, một bộ phớt xếp V-packing hoàn chỉnh được cấu thành từ một đầu ép đực (male adapter), một đầu ép cái (female adapter) và một số vòng chữ V trung gian xếp chồng lên nhau.

Sản phẩm được thiết kế để sử dụng trong các ứng dụng có áp lực lớn như xi lanh thủy lực, bơm nứt vỉa hoặc giếng khoan sâu. Tùy theo các điều kiện làm việc khác nhau (nhiệt độ, áp suất, môi chất), vật liệu cấu tạo phớt cũng sẽ thay đổi. Bên cạnh dòng sản phẩm từ PTFE nguyên sinh hoặc PTFE độn, KIDUCO có thể cung cấp các giải pháp V-packing với nhiều vật liệu khác như NBR, HNBR, FKM, cao su gia cường vải, PEEK và PU.

2. Cấu tạo và cách hoạt động của V-packing seal

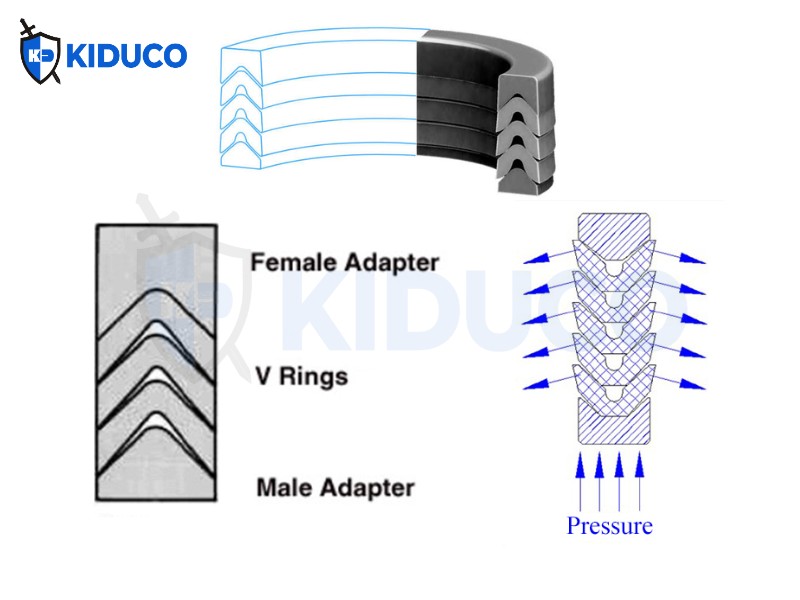

Cấu tạo chi tiết của một bộ phớt xếp V-Packing

Phớt xếp PTFE chữ V có cấu tạo cơ học rất hiệu quả và luôn được lắp đặt theo dạng một bộ phối hợp nhiều thành phần (thường gồm từ 3–5 vòng xếp chồng lên nhau) chứ không đứng đơn lẻ. Sự kết hợp này giúp bộ phớt thích nghi tốt với dung sai máy và chống đùn khe hở vượt trội.

Một bộ phớt xếp điển hình bao gồm ba thành phần chính:

• Vòng ép cái (Female Adapter): Nằm ở đầu bộ phớt, có nhiệm vụ truyền lực lắp ráp theo phương trục vào toàn bộ hệ thống phớt và tạo lực nén/lực ép ban đầu xác định.
• Các vòng chữ V trung gian (Chevron Rings): Thường gồm nhiều vòng xếp chồng lên nhau, làm bằng chất liệu PTFE nguyên sinh hoặc PTFE độn, đóng vai trò thực hiện chức năng làm kín chính cho hệ thống.
• Vòng đỡ đực / Vòng chống đùn (Male Adapter): Cung cấp bề mặt đỡ cơ học ổn định cho các vòng chữ V, giúp cải thiện khả năng chịu lực và ngăn không cho chất liệu phớt bị ép chui vào các khe hở (hiện tượng đùn vật liệu) khi có tải lệch tâm hoặc áp suất tăng cao.

Nguyên lý và cách thức hoạt động

Nguyên lý vận hành cơ bản của phớt xếp PTFE chữ V dựa trên cơ chế kích hoạt bằng áp suất qua hai giai đoạn:

• Khi lắp đặt (Áp suất thấp hoặc bằng không): Bộ phớt được ép trước theo phương trục nhờ vòng ép. Lực nén ban đầu này làm các vòng chữ V hơi biến dạng, đảm bảo hiệu quả làm kín ngay từ thời điểm hệ thống chưa sinh áp suất.
• Khi vận hành (Áp suất cao): Áp suất hệ thống tăng lên sẽ tác động vào vòng ép và đẩy vào các biên dạng chữ V. Lực này ép các môi phớt mở rộng thêm ra theo hướng xuyên tâm, bám chặt vào bề mặt trục hoặc lòng xi lanh. Hiệu ứng này mang tính tự tăng cường: áp suất càng lớn thì phớt càng ép chặt, giúp tối ưu hóa khả năng chống rò rỉ.

Khi môi chất đi qua bộ phớt xếp, áp suất sẽ bị chặn và giảm dần qua từng tầng: giảm mạnh ở vòng chữ V đầu tiên, tiếp tục tiêu hao ở vòng thứ hai, thứ ba… Nhờ nhiều vòng chữ V cùng chia sẻ tải trọng và áp lực này, hệ thống không chỉ đạt hiệu quả làm kín tuyệt đối mà tuổi thọ của phớt xếp PTFE còn được kéo dài đáng kể, đồng thời giúp thiết bị chịu lệch tâm nhẹ tốt hơn trong quá trình chuyển động.

Lựa chọn vật liệu

Việc chọn vật liệu phớt phụ thuộc chủ yếu vào môi chất, nhiệt độ, áp suất và nguy cơ đùn. V-packing thường dùng elastomer, đôi khi gia cường vải để tăng độ bền và ổn định.

• NBR: dùng phổ biến, kháng dầu tốt
• HNBR: chịu nhiệt và chống lão hóa tốt hơn NBR
• FKM: chịu nhiệt và hóa chất cao
• TPU/PU: bền cơ học, chống mài mòn tốt
• PTFE: ma sát thấp, kháng hóa chất cao

3. Ưu điểm và giới hạn vận hành của phớt xếp V-packing

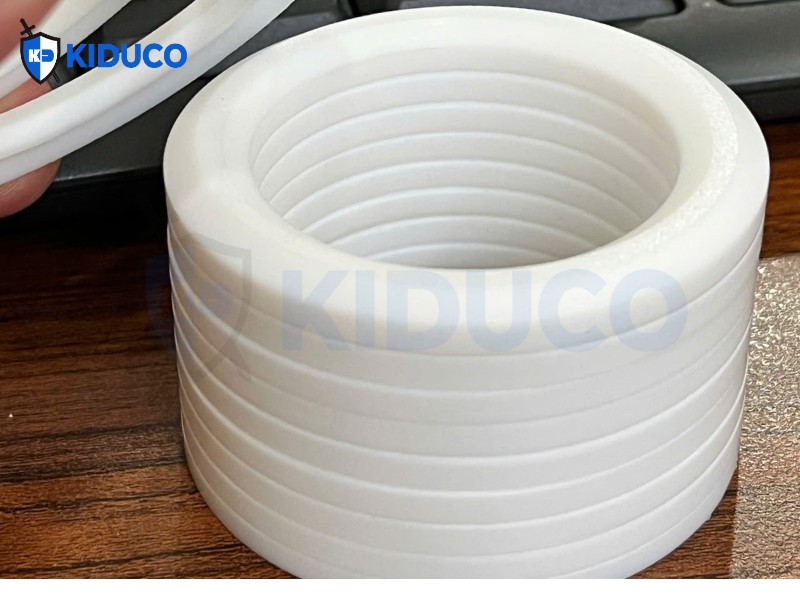

Phớt xếp PTFE chữ V đặc biệt hiệu quả khi hệ thống làm việc trong môi trường áp suất từ trung bình đến rất cao

• V-packing hoạt động ổn định ngay cả ở những vị trí có dung sai lớn, thiết bị bị lệch tâm nhẹ hoặc hệ thống thường xuyên xuất hiện các đỉnh áp suất đột ngột.
• Người vận hành có thể dễ dàng điều chỉnh mức độ nén và lực ép ban đầu của bộ phớt thông qua hệ thống vòng ép.
• Kết cấu dạng các vòng xếp chồng giúp sản phẩm dễ dàng lắp đặt hoặc thay thế trong các không gian mở theo phương trục, ví dụ như trong quá trình lắp nắp xi lanh.

Giới hạn vận hành

Mặc dù sở hữu nhiều điểm cộng, nguyên lý hoạt động của dòng phớt này vẫn có một số giới hạn kỹ thuật cần lưu ý:

• Lực ma sát lớn: Do cấu tạo gồm nhiều tầng môi phớt xếp chồng kết hợp với áp lực tiếp xúc cao, hệ thống sẽ sinh ra lực ma sát lớn hơn so với các loại phớt đơn thông thường. Ở tốc độ chuyển động thấp, có thể dẫn đến hiện tượng trượt giật (chuyển động giật cục do sự thay đổi liên tục giữa ma sát tĩnh và ma sát động). Tuy nhiên, việc sử dụng vật liệu PTFE (Teflon) với đặc tính tự bôi trơn cao sẽ giúp giảm thiểu đáng kể tình trạng này.
• Trong môi trường làm việc có nhiều bụi bẩn hoặc tạp chất hạt, các hạt này có thể lọt vào tiếp xúc với mép làm kín, gây mài mòn nhanh và làm giảm tuổi thọ của bộ phớt. Trong trường hợp này, cần bổ sung thêm một phớt gạt bụi bảo vệ phía ngoài.
