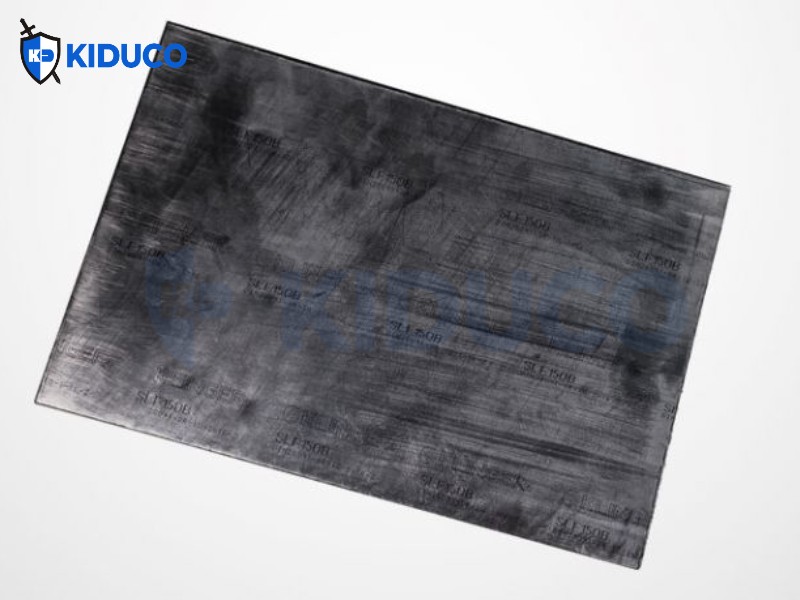

Gioăng Graphite KLINGER® Graphite Laminate SLF

KLINGER® Graphite Laminate SLF là lựa chọn tối ưu, kết hợp giữa khả năng vận hành thuận tiện và hiệu quả làm kín vượt trội theo thời gian. Đặc biệt, vật liệu hoàn toàn tuân thủ các yêu cầu của tiêu chuẩn TA Luft (Clean-air) của Đức về độ rò rỉ thấp.

Mô tả
Đánh giá (0)

Về cấu tạo, sản phẩm được thiết kế vững chắc với hai lớp graphite linh hoạt, bao bọc một lớp lõi sợi dày 0,3 mm có khả năng chịu nhiệt độ cao vượt trội. Độ bền và tính ổn định cần thiết cho các ứng dụng khắt khe nhất.

1. Sản phẩm gioăng bìa KLINGER® Graphite Laminate SLF

Được cấu tạo từ hai lớp graphite mềm dẻo kết hợp với lớp graphite chịu nhiệt cao dày 0,3 mm và lớp gia cường nền sợi, vật liệu này mang lại khả năng gia công và lắp đặt dễ dàng cùng hiệu suất làm kín vượt trội trong thời gian dài.

Nhờ đáp ứng các yêu cầu của TA-Luft (Quy chuẩn kỹ thuật của Đức về kiểm soát chất lượng không khí), KLINGER® Graphite Laminate SLF là lựa chọn lý tưởng cho các ứng dụng yêu cầu kiểm soát nghiêm ngặt lượng phát thải rò rỉ ra môi trường.

Thông tin cơ bản

Thuộc tính	Giá trị
Thành phần cơ bản	Hai lớp graphite mềm dẻo kết hợp với graphite chịu nhiệt cao dày 0,3 mm và lớp gia cường nền sợi
Màu sắc	Xám
Chứng nhận	TA-Luft (Không khí sạch)
Kích thước tấm	1000 × 1500 mm
Độ dày	1.5 mm, 2.0 mm

Dung sai

Hạng mục	Dung sai
Độ dày	± 5%
Chiều dài	± 5 mm
Chiều rộng	± 5 mm

Ngành công nghiệp ứng dụng

Công nghiệp tổng hợp
Hóa chất
Dầu khí
Năng lượng
Bột giấy & giấy
Hàng hải
Ô tô

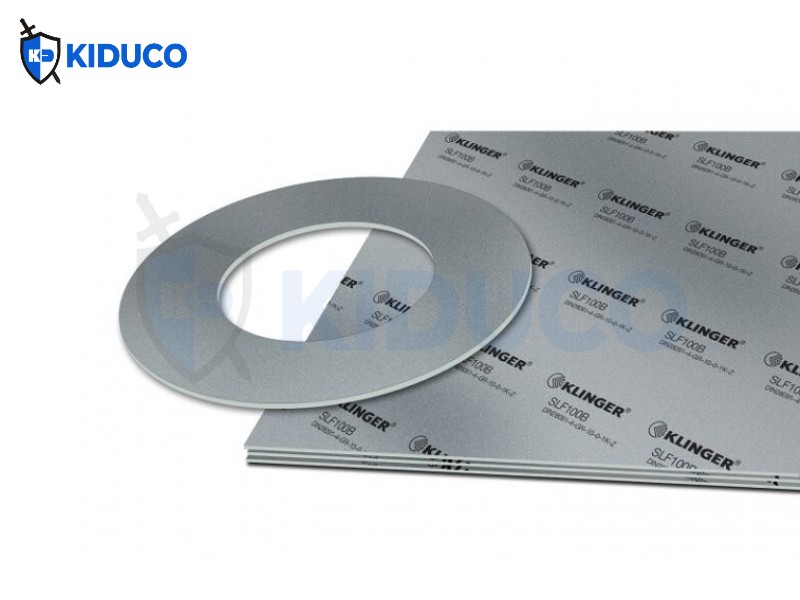

*Gioăng bìa KLINGER® Graphite Laminate SLF*

2. Thông số sản phẩm gioăng KLINGER® Graphite Laminate SLF

Dữ liệu kỹ thuật

(Giá trị điển hình đối với độ dày 2.0 mm)

Đặc tính	Tiêu chuẩn	Đơn vị	Giá trị
Khối lượng riêng lớp graphite	DIN 28090-2	g/cm³	1.0
Độ tinh khiết graphite	DIN 51903	%	> 99
Lớp graphite và gia cường nền sợi	Độ dày	mm	0.3
Số lớp			1
Độ nén (Compressibility)	ASTM F36 A	%	40
Độ hồi phục (Recovery)	ASTM F36 A	%	14
Độ chảy biến dạng khi nén (Compression Creep)	DIN 52913 (16 h / 50 MPa / 300°C)	MPa	≥ 40
Độ giảm chiều dày ở 23°C (KLINGER Cold/Hot Compression 50 MPa)		%	42
Độ giảm chiều dày ở 300°C		%	10
Tỷ lệ rò rỉ riêng	DIN 28090-2	mg/(s × m)	0.05
Hàm lượng chloride trong lớp graphite	DIN 28090-2	ppm	≤ 40

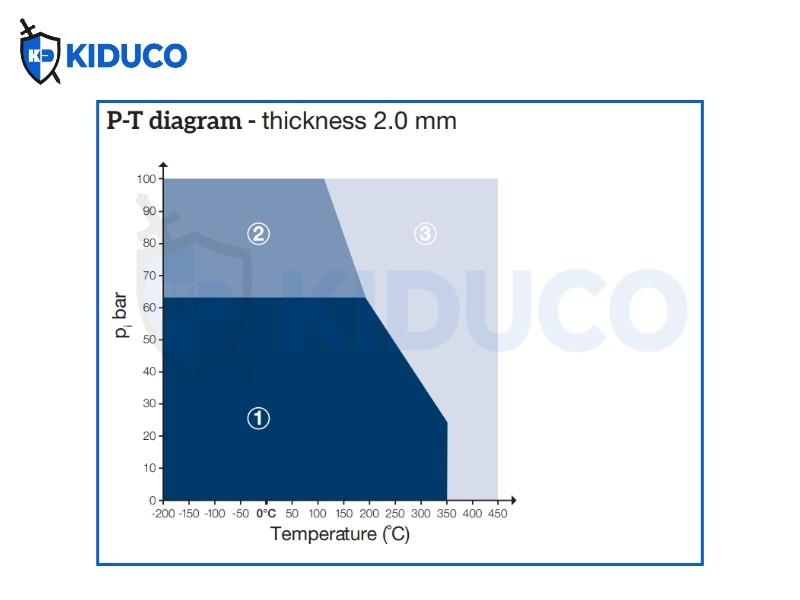

Biểu đồ Áp suất – Nhiệt độ (P-T)

(Độ dày 2.0 mm)

Ý nghĩa các vùng trên biểu đồ P-T

Vùng ①

Vật liệu gioăng thông thường phù hợp sử dụng, tùy thuộc vào khả năng tương thích hóa học với môi chất.

Vùng ②

Vật liệu gioăng có thể phù hợp, tuy nhiên cần được đánh giá kỹ thuật trước khi sử dụng.

Vùng ③

Không nên lắp đặt gioăng nếu chưa có đánh giá kỹ thuật.

Luôn xác nhận khả năng kháng hóa chất của gioăng đối với môi chất làm việc trước khi sử dụng.

Bảng kháng hóa chất của KLINGER® Graphite Laminate SLF

Chú thích mức độ kháng hóa chất:

A: Ít hoặc không bị ảnh hưởng (small or no attack)
B: Ảnh hưởng nhẹ đến trung bình (weak till moderate attack)
C: Ảnh hưởng mạnh (strong attack)

Nhóm hóa chất / Nguyên liệu	Mức độ kháng
Hydrocarbon parafin (Paraffinic hydrocarbon)	A
Nhiên liệu động cơ (Motor fuel)	A
Hợp chất thơm (Aromates)	B
Chất lỏng hydrocarbon clo hóa (Chlorinated hydrocarbon fluids)	B
Dầu động cơ (Motor oil)	A
Chất bôi trơn khoáng (Mineral lubricants)	A
Cồn (Alcohol)	A
Xeton (Ketone)	B
Este (Ester)	B
Nước (Water)	A
Axit (loãng) (Acid (diluted))	B
Bazơ (loãng) (Base (diluted))	B
