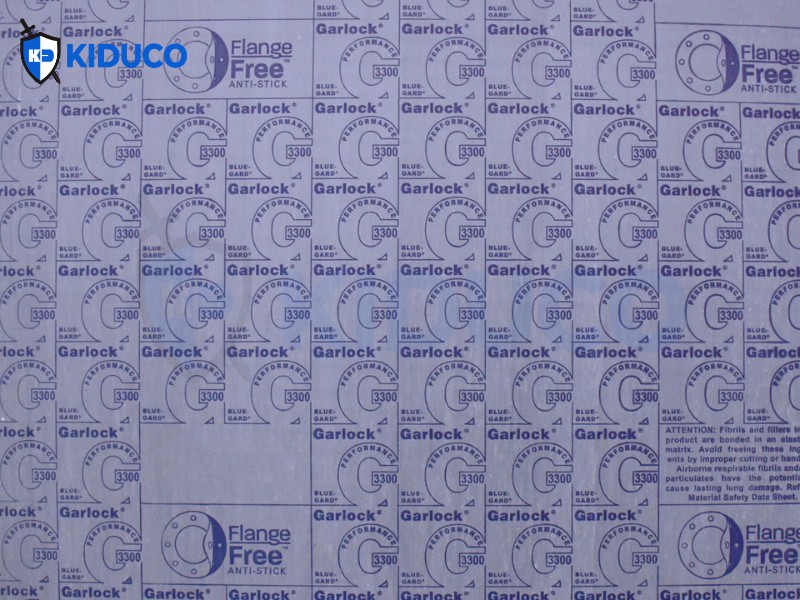

Gioăng Garlock – BLUE-GARD® Style 3300 Gaskets

Garlock – BLUE-GARD® Style 3300 đạt chứng từ chất lượng như RoHS 3 Compliance Statement. Cung cấp dưới dạng tấm (sheet) hoặc gioăng cắt sẵn (cut gasket), giúp các xưởng bảo trì dễ dàng tự gia công nhanh chóng tại chỗ.

Danh mục: Gioăng Không Amiang Garlock Thẻ: BLUE-GARD, BLUE-GARD® Style 3300, Garlock, Garlock - BLUE-GARD® Style 3300, gioăng BLUE-GARD®, gioăng không amiăng BLUE-GARD®, gioăng PTFE GYLON®, packing làm kín công nghiệp, phớt cơ khí, RoHS 3 Thương hiệu: GARLOCK

Mô tả
Đánh giá (0)

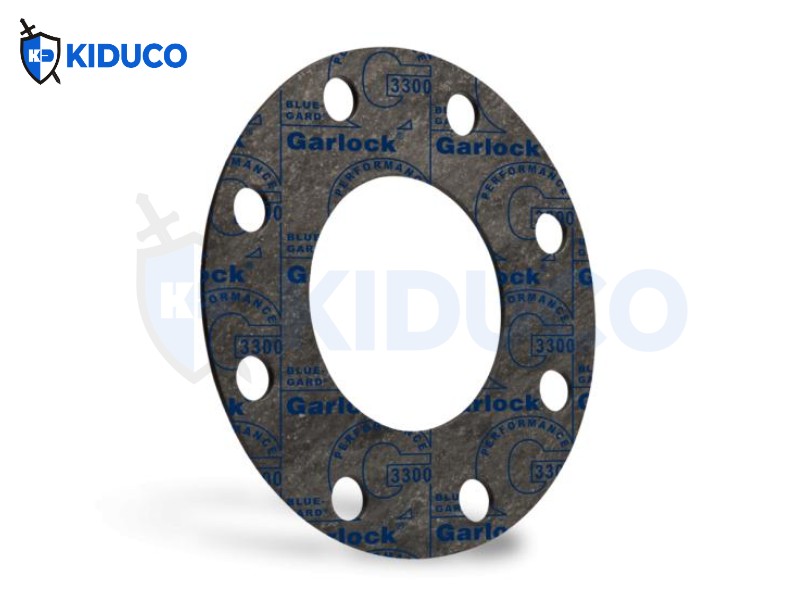

1. Giới thiệu về sản phẩm gioăng BLUE-GARD® Style 3300

Garlock đã phát triển dòng gioăng BLUE-GARD® Style 3300 như một giải pháp thay thế hiệu quả cho các vật liệu amiăng truyền thống.

Gioăng BLUE-GARD® Style 3300 được sản xuất từ sợi Aramid kết hợp với chất kết dính Neoprene. Cấu trúc này mang lại nhiều ưu điểm nổi bật:

Độ bền cơ học cao
Khả năng chịu nhiệt lên đến 371°C
Kháng dầu, nhiên liệu và môi chất lạnh hiệu quả
Độ nén và khả năng phục hồi ổn định
Hạn chế hiện tượng ép đùn khi làm việc ở áp suất cao

Không phải mọi ứng dụng đều cần sử dụng gioăng kim loại cứng. Trên thực tế, việc dùng vật liệu quá cứng có thể gây tập trung ứng suất lên mặt bích hoặc khó đạt được lực siết tối ưu.

Garlock BLUE-GARD® Style 3300 được thiết kế để tạo ra sự cân bằng giữa độ cứng và độ đàn hồi. Với ứng suất lắp ráp khuyến nghị khoảng 6.000 – 10.000 psi, sản phẩm phù hợp với nhiều hệ thống mặt bích ANSI tiêu chuẩn mà không yêu cầu thiết bị siết lực chuyên dụng quá lớn.

2. Thiết kế và thông số kỹ thuật gioăng BLUE-GARD® Style 3300

Garlock BLUE-GARD® Style 3300 được thiết kế để đáp ứng đồng thời yêu cầu chịu nhiệt, chịu áp và độ kín khít cao trong môi trường công nghiệp. Không chỉ nổi bật ở giới hạn nhiệt độ lên đến 371°C (700°F) và áp suất tối đa 1200 PSI, sản phẩm còn sở hữu khả năng kiểm soát rò rỉ rất thấp theo tiêu chuẩn ASTM.

Theo thử nghiệm ASTM F37B với khí Nitơ ở áp suất 30 psig và tải trọng gioăng 3.000 psi, tỷ lệ rò rỉ chỉ khoảng 1.0 ml/giờ, giúp nâng cao độ an toàn và ổn định cho hệ thống vận hành.

Thông số vận hành cơ bản

Thông số	Giá trị
Nhiệt độ làm việc tối đa	371°C (700°F)
Áp suất tối đa	1200 PSI
Tỷ lệ rò rỉ ASTM F37B	1.0 ml/giờ
Vật liệu cấu tạo	Sợi Aramid + Neoprene
Màu sắc	Đen

Giới hạn PxT theo độ dày vật liệu

Chỉ số PxT (Áp suất × Nhiệt độ) phản ánh khả năng chịu tải tổng hợp của vật liệu trong điều kiện làm việc thực tế.

Độ dày vật liệu	Giới hạn PxT
1/16 inch	350.000 (psig × °F)
1/8 inch	250.000 (psig × °F)

Khả năng cách điện của vật liệu

BLUE-GARD® Style 3300 còn được ứng dụng trong các hệ thống yêu cầu khả năng cách điện và chống phóng điện bề mặt.

Điều kiện thử nghiệm	Giá trị điện áp đánh thủng
Sấy khô ở 250°F trong 3 giờ	517 volts/mil
Môi trường 100% độ ẩm trong 96 giờ	73 – 78 volts/mil

Thông số vật lý theo tiêu chuẩn ASTM

Thuộc tính	Tiêu chuẩn ASTM	Giá trị
Độ nén (Compressibility)	ASTM F36	7 – 17%
Độ phục hồi (Recovery)	ASTM F36	50%
Từ biến (Creep Relaxation)	ASTM F38	18%
Độ bền kéo ngang thớ	ASTM F152	2250 psi / 15 N/mm²
Tỷ trọng	ASTM F1315	1.60 g/cm³
Độ dẫn nhiệt	ASTM F433	0.29 – 0.38 W/m°K

Hệ số thiết kế mặt bích

Thông số “m” và “y” là cơ sở quan trọng để tính toán lực siết bu-lông và khả năng làm kín của mặt bích.

Hệ số thiết kế	Độ dày 1/16″ và mỏng hơn	Độ dày 1/8″
Hệ số “m” (Maintenance Factor)	2.1	4.0
Hệ số “y” (Seating Stress)	3050 psi (21.0 N/mm²)	3500 psi (24.1 N/mm²)

Đối với hệ thống hơi nước bão hòa, Garlock ưu tiên sử dụng độ dày 1/16″ để tối ưu khả năng làm kín và hạn chế hiện tượng rò rỉ do thiếu ứng suất siết.

Khả năng kháng hóa chất

BLUE-GARD® Style 3300 duy trì độ ổn định tốt khi tiếp xúc với dầu và nhiên liệu công nghiệp trong thời gian dài.

Môi trường thử nghiệm	Kết quả
Dầu ASTM #1	Độ tăng chiều dày 0 – 15%
Nhiên liệu A & B	Độ tăng trọng lượng dưới 20%

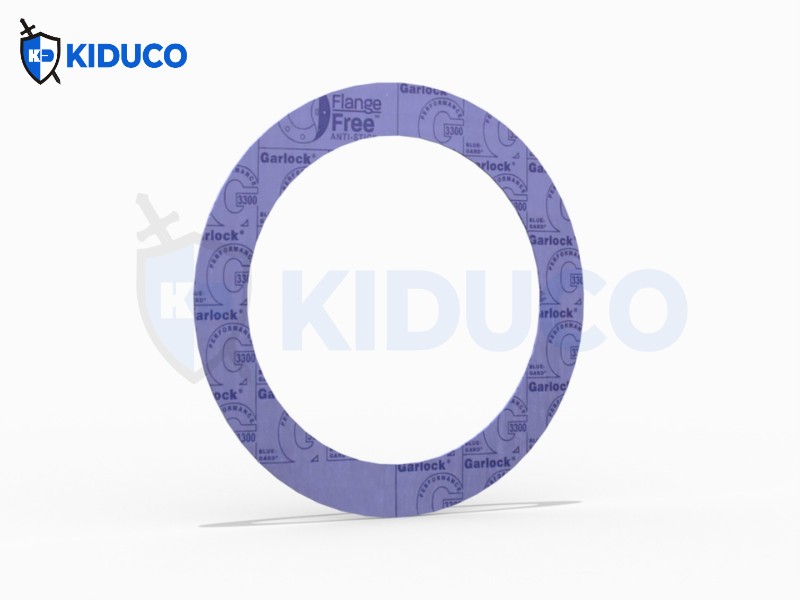

*Thiết kế và thông số kỹ thuật gioăng BLUE-GARD® Style 3300*

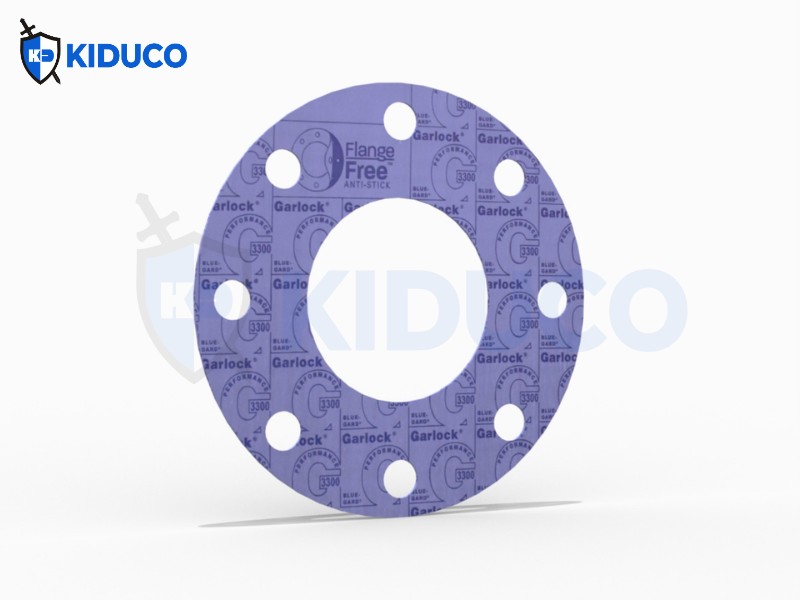

3. Lưu ý lắp đặt, bảo trì cho kỹ thuật viên

Garlock BLUE-GARD® Style 3300 được thiết kế cho nhiều ứng dụng công nghiệp khác nhau như:

Nước và hơi nước bão hòa
Dầu và nhiên liệu
Hệ thống lạnh, môi chất refrigerant
Đường ống công nghiệp áp suất cao

Nhờ cấu trúc sợi Aramid kết hợp Neoprene, sản phẩm có khả năng làm việc ổn định trong cả môi trường nhiệt độ thấp và môi trường dầu nóng, đồng thời hạn chế hiện tượng phồng rộp hoặc rò rỉ khi thay đổi áp suất đột ngột.

Đặc biệt, BLUE-GARD® Style 3300 cho hiệu quả làm kín cao trong các hệ thống nhiên liệu và dầu bôi trơn nhờ tỷ lệ rò rỉ thấp theo tiêu chuẩn ASTM F37B.

Những lưu ý quan trọng khi lắp đặt

- Chọn đúng độ dày gioăng: Sử dụng gioăng mỏng nhất có thể nhưng vẫn bù được độ không phẳng của mặt bích.

Siết bu-lông đúng kỹ thuật

- Siết chéo hình sao (Star Pattern)
- Tăng lực siết theo từng bước
- Đạt 100% mô-men xoắn theo thiết kế
Thực hiện retorque trước khi vận hành: Garlock khuyến nghị siết lại bu-lông (retorque) trước khi đưa hệ thống vào hoạt động. Ngay cả với vật liệu có độ creep relaxation thấp như BLUE-GARD® Style 3300, bước retorque vẫn rất cần thiết để đảm bảo độ kín ổn định lâu dài.
Đáp ứng tiêu chuẩn RoHS 3, hỗ trợ doanh nghiệp đáp ứng các yêu cầu về môi trường và an toàn sức khỏe trong nhà máy công nghiệp hiện đại.
