Gioăng Garlock – STRESS SAVER® 370 Gasket

Đối với các nhà máy sản xuất đang vận hành theo tiêu chuẩn nghiêm ngặt như GMP, ISO 22000 hay các chứng nhận an toàn thực phẩm quốc tế. Phải lựa chọn vật tư làm kín đạt yêu cầu khắt khe về tính pháp lý và an toàn chất lượng. Dòng sản phẩm Garlock STRESS SAVER® 370 chính hãng xuất xứ nguồn gốc rõ ràng cùng đầy đủ chứng từ chất lượng, đây chính là “mắt xích” hoàn hảo giúp hệ thống của doanh nghiệp vượt qua mọi kỳ đánh giá nhất.

Mô tả
Đánh giá (0)

1. Giới thiệu về sản phẩm gioăng Stress Saver® 370

Gioăng không amiang thông thường bị phồng rộp, chảy rão và mất độ kín sau vài trăm giờ hoạt động với hóa chất tẩy rửa mạnh. Phần lớn những thất bại đó bắt nguồn từ việc lựa chọn vật liệu giá rẻ, có lớp phủ bề mặt kém ổn định và cấu trúc đồng nhất. Khi tiếp xúc với axit, kiềm hay dung môi ở nhiệt độ trên 100°C, các sản phẩm này nhanh chóng xuống cấp.

Lý do gioăng không xảy ra hiện tượng tách lớp

Gioăng Stress Saver® 370 có thiết kế hoàn toàn khác. Thay vì sử dụng vật liệu tổng hợp thông thường, Garlock chế tạo một vòng làm kín (ring) từ PTFE nguyên chất ngay tại bề mặt tiếp xúc.

PTFE nổi tiếng với khả năng chống hóa chất gần như tuyệt đối, từ dầu mỏ, axit sulfuric đến các dung môi hữu cơ khó chịu nhất. Lớp vật liệu này không bị trương nở hay phản ứng, tạo thành một rào chắn tĩnh lặng ngăn mọi sự thẩm thấu.

Phía thân gioăng, một lớp elastomer EPDM đúc gợn sóng đảm nhiệm vai trò đàn hồi. EPDM không chứa hợp chất gây ô nhiễm, chịu lão hóa cực tốt và vận hành êm ái từ -40°F (-40°C) đến 300°F (149°C).

Kết quả: không bao giờ xảy ra hiện tượng tách lớp, nỗi ám ảnh thường trực của những người quản lý bảo trì.

2. Thiết kế và thông số kỹ thuật gioăng Stress Saver® 370

Một trong những vấn đề khó xử nhất khi làm kín các mặt bích phi kim như FRP, PVC, CPVC hay PP nằm ở giới hạn lực siết. Nếu siết quá thấp, hệ thống dễ rò rỉ. Nhưng nếu siết quá mạnh như với mặt bích thép, vật liệu phi kim rất dễ nứt, cong vênh hoặc phá hủy hoàn toàn.

Đây cũng là nguyên nhân dẫn đến nhiều sự cố rò hóa chất và vỡ bích trong các hệ thống xử lý nước tinh khiết, hóa chất ăn mòn và đường ống công nghiệp nhẹ.

Để bảo vệ mặt bích phi kim, Garlock phát triển dòng gioăng Stress Saver® 370 với thiết kế gờ lồi (diện tích tiếp xúc nhỏ). Tăng áp suất làm kín cục bộ ngay cả ở mô-men siết thấp, tránh gây quá tải lên vành bích.

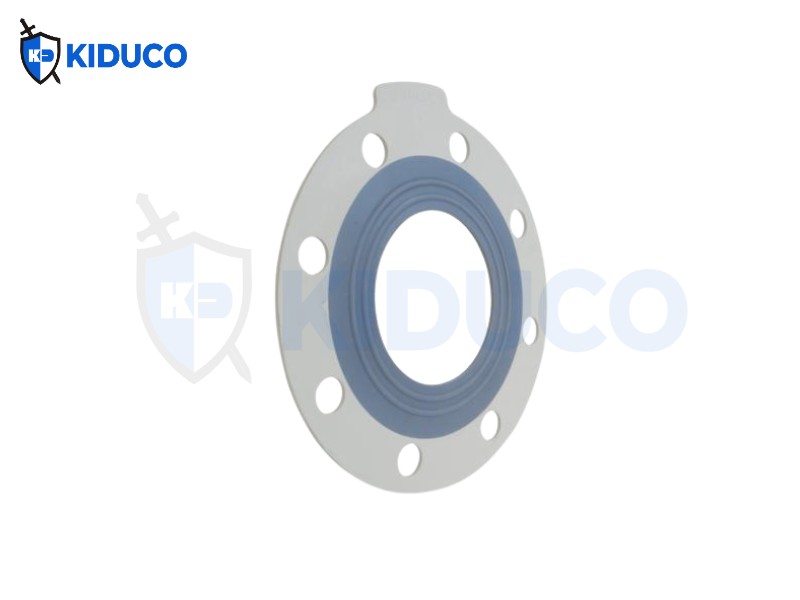

Cấu trúc gioăng Stress Saver® 370

Sở hữu cấu trúc phân vùng chức năng thông minh: lớp PTFE nguyên chất bề mặt giúp kháng hóa chất vượt trội, kết hợp lớp EPDM đàn hồi phía dưới để hấp thụ và phân bổ đều ứng suất.

Khi lắp đặt đúng mô-men siết, Stress Saver® 370 có khả năng làm kín ổn định cho các hệ thống áp suất thấp đến trung bình. Khẳng định giá trị cốt lõi của giải pháp industrial sealing hiện đại: tối ưu độ kín bằng kỹ thuật phân bổ ứng suất thay vì tăng lực siết bu-lông.

Bảng thông số sản phẩm

Thông số	Giá trị
Vật liệu cấu tạo	100% PTFE nguyên chất liên kết EPDM
Màu sắc	Xanh xám (PTFE) / Trắng ngà (EPDM)
Độ cứng	65 Shore A (EPDM)
Môi chất phù hợp	Axit, kiềm, nước, hydrocarbon, khí và nước khử ion
Kiểu mặt bích	ASME, DIN
Nhiệt độ tối thiểu	-40°F / -40°C
Nhiệt độ tối đa	300°F / 149°C

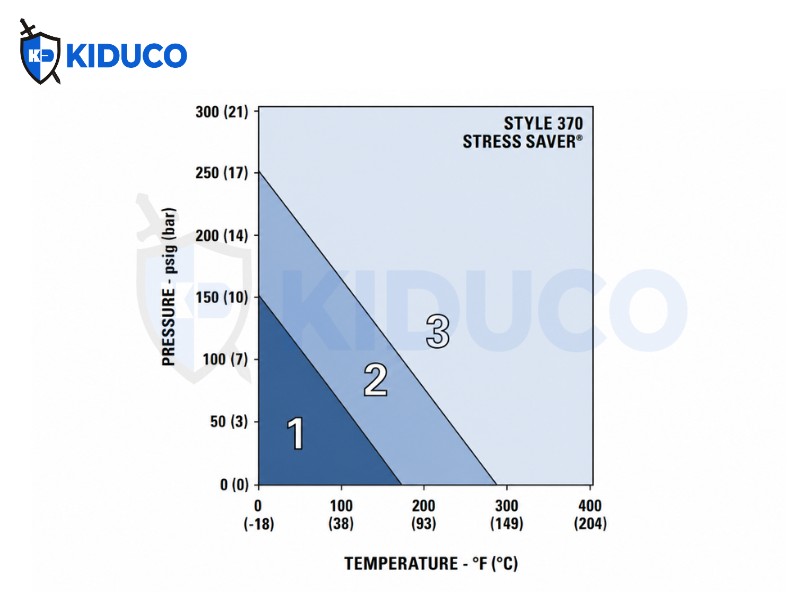

Áp suất làm việc tối đa	250 PSI / 17 bar
Giá trị PxT tối đa	50.000 (°F × PSIG) / 1.717 (°C × bar)
Hệ số ASTM F586 “m”	2.0
Hệ số ASTM F586 “y”	400 psi / 2.7 N/mm²
Chứng nhận	FDA
Ứng dụng tiêu biểu	Hệ thống hóa chất, nước siêu tinh khiết, đường ống phi kim

3. Lưu ý lắp đặt, bảo trì cho kỹ thuật viên

Đối với dòng gioăng mô-men xoắn thấp trên mặt bích phi kim, quy trình lắp đặt quyết định đến 90% độ kín của hệ thống. Hãy loại bỏ tư duy “càng chặt càng kín” gây nứt vỡ bích và tuân thủ 3 nguyên tắc cốt lõi từ Garlock:

Chuẩn bị bề mặt: Bề mặt bích phải sạch, khô (vệ sinh bằng dung môi bay hơi) và không có vết xước sâu > 0.5 mm vì PTFE nguyên chất không thể bù đắp được các khoảng hở này.
Chuẩn quy trình siết: Sử dụng cờ lê lực (torque wrench) đã hiệu chuẩn – tuyệt đối không dùng súng khí nén. Siết dần theo sơ đồ hình sao dựa trên giá trị định mức từ tài liệu STRESS SAVER® Guide.

Nhờ khả năng chống rão tức thì, hệ thống sẽ đạt áp suất thử kín ổn định ngay từ lần siết đầu tiên mà không cần siết bổ sung.

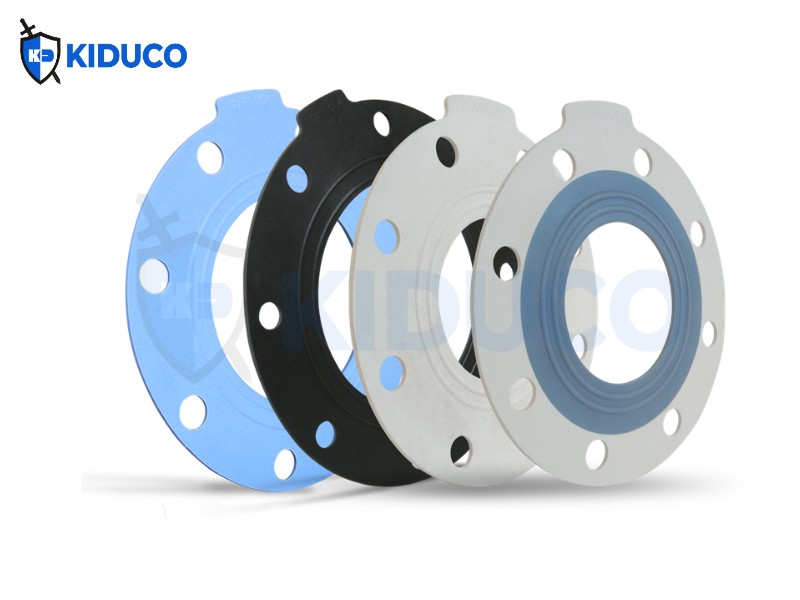

*Lưu ý lắp đặt, bảo trì cho kỹ thuật viên*

4. Nhà phân phối chính hãng sản phẩm Garlock trên thị trường Việt Nam

Sự xuất hiện của các loại vật tư công nghiệp kém chất lượng đòi hỏi các nhà quản trị nhà máy phải khắt khe hơn trong khâu lựa chọn nhà cung ứng. Tự hào là mắt xích quan trọng trong chuỗi cung ứng toàn cầu của hãng. Công ty Kiên Dũng (KIDUCO) hiện là đại lý chiến lược độc quyền phân phối chính ngạch toàn bộ sản phẩm Garlock tại thị trường Việt Nam (điển hình là dòng GYLON® Stress Saver 3504).

Năng lực cốt lõi của KIDUCO được chứng minh qua:

Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư hỗ trợ lựa chọn chính xác thông số mặt cắt, độ dày theo các tiêu chuẩn bích ANSI, JIS, DIN.
Gia công phi tiêu chuẩn linh hoạt: Cắt và định hình các biên dạng đặc biệt (vành khăn, oval, elip,…) hoàn hảo theo bản vẽ kỹ thuật riêng của từng nhà máy.
