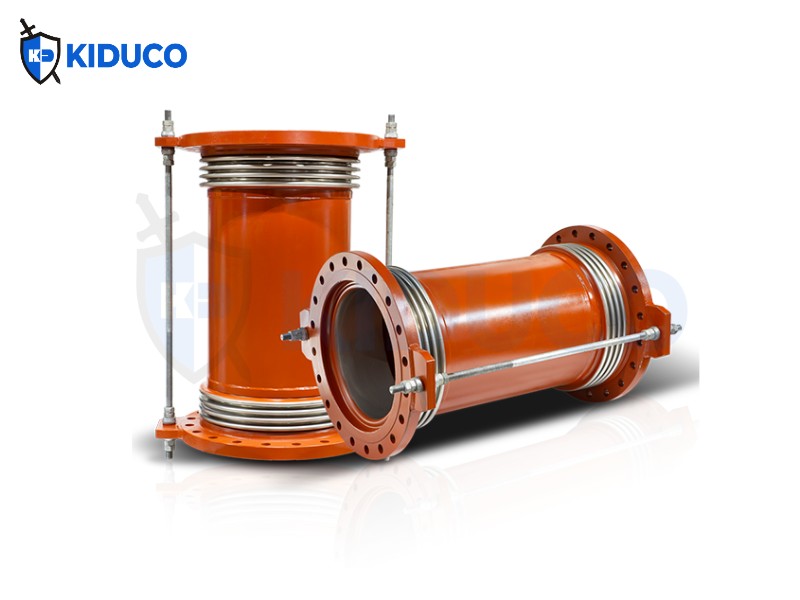

Khớp Giãn Nở Kim Loại Hướng Ngang (Lateral Expansion Joint)

Khớp giãn nở kim loại hướng ngang (Lateral Expansion Joint) là thiết bị được thiết kế để hấp thụ chủ yếu các chuyển vị ngang của hệ thống đường ống. Với cấu tạo gồm hai ống sóng và hệ thống thanh giằng. Giúp kiểm soát chuyển động của ống sóng, hạn chế chuyển vị dọc trục và giảm ứng suất phát sinh khi đường ống giãn nở hoặc rung động trong quá trình vận hành.

Mô tả
Đánh giá (0)

1. Đặc điểm sản phẩm khớp giãn nở kim loại hướng ngang

Khớp giãn nở kim loại hướng ngang (Lateral Expansion Joint) được sử dụng để hấp thụ chuyển vị ngang, tức chuyển động vuông góc với trục dọc của ống sóng. Sản phẩm phù hợp với hệ thống đường ống có chuyển vị nhiệt theo hai phương.

Đặc điểm sản phẩm:

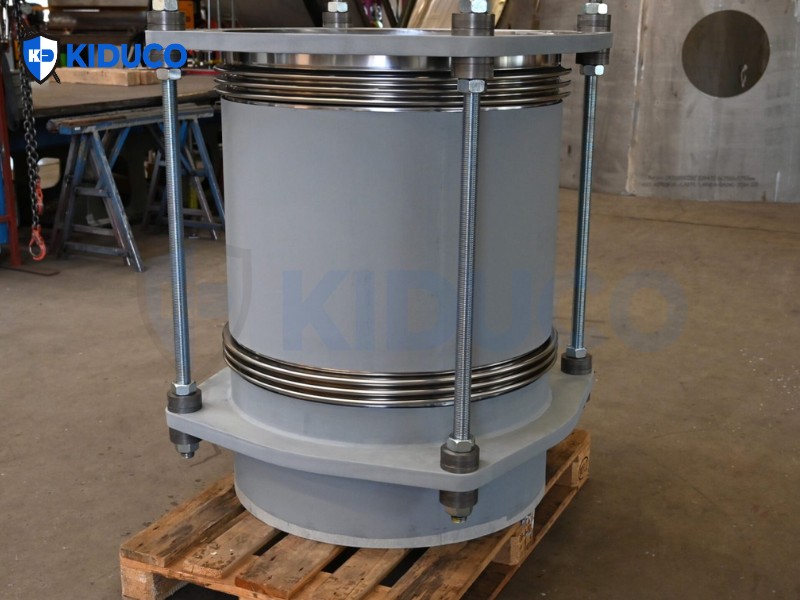

Cấu tạo gồm hai ống sóng nối với nhau bằng ống trung gian và hệ thống thanh giằng.
Thanh giằng chịu lực đẩy do áp suất bên trong và hạn chế lực xoắn.
Khả năng hấp thụ chuyển vị phụ thuộc vào số nếp gấp của ống sóng và chiều dài ống trung gian.
Kết nối với hệ thống đường ống bằng mặt bích hoặc đầu nối rãnh.
Vật liệu chế tạo gồm inox 304, inox 316, inox 321 và các vật liệu inox phù hợp.

2. Cấu tạo và thông số khớp nối giãn nở kim loại hướng ngang

Cấu tạo

Khớp giãn nở kim loại hướng ngang gồm:

2 ống sóng (Bellows): Hấp thụ rung động và chuyển vị của hệ thống đường ống.
Thanh giằng: Giới hạn hành trình, ngăn khớp nối giãn nở vượt quá giới hạn cho phép.
Mặt bích hoặc đầu nối rãnh: Kết nối chắc chắn với đường ống và đảm bảo độ kín.

Thông số kỹ thuật

Đường kính danh nghĩa: DN40 – DN1000
Chiều dài: 200 – 1.400 mm
Áp suất làm việc: Tối đa 30 bar
Nhiệt độ làm việc: Tối đa 1.000°C
Vật liệu: Inox 304, Inox 316, Inox 324

3. Ứng dụng của ống bù trừ giãn nở kim loại hướng ngang

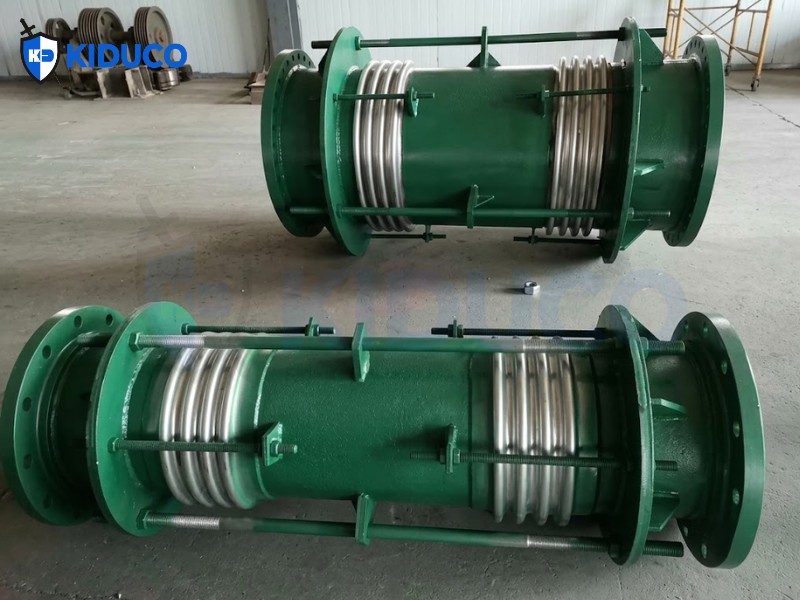

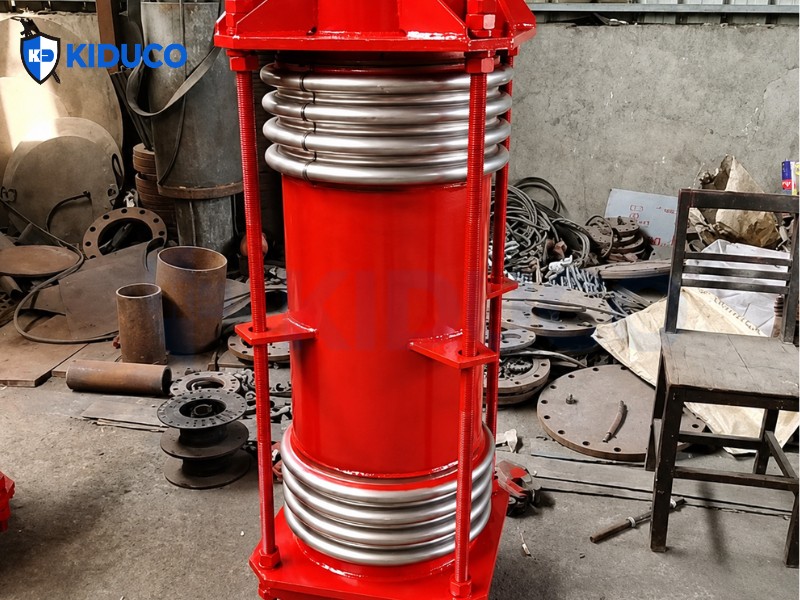

Khớp nối giãn nở kim loại hướng ngang được sử dụng trong hệ thống đường ống để hấp thụ rung động, bù giãn nở nhiệt và chuyển vị, đồng thời giảm ảnh hưởng của sai lệch lắp đặt.

Các ứng dụng chính:

Hấp thụ rung động: Giảm tác động của rung động và duy trì độ ổn định của hệ thống.
Bù giãn nở nhiệt: Hấp thụ chuyển vị do thay đổi nhiệt độ và áp suất, hạn chế nứt vỡ hoặc suy yếu kết cấu.
Bù sai lệch lắp đặt: Hỗ trợ xử lý lệch trục trong quá trình lắp đặt đường ống.
Môi trường sử dụng: Nước, hơi nước, không khí, axit yếu, kiềm yếu, dầu và các lưu chất tương ứng.
Điều kiện làm việc: Phù hợp với các hệ thống yêu cầu khả năng chịu áp suất và chống ăn mòn.

Thông tin cần cung cấp khi yêu cầu báo giá

Để được tư vấn và báo giá nhanh chóng, vui lòng chuẩn bị các thông tin sau:

Hình ảnh sản phẩm hoặc vị trí lắp đặt.
Bản vẽ kỹ thuật (nếu có).
Các thông số kỹ thuật như kích thước, áp suất, nhiệt độ làm việc, lưu chất và kiểu kết nối.

Kiên Dũng nhận gia công khớp giãn nở inox theo bản vẽ hoặc mẫu thực tế. Đáp ứng yêu cầu về kích thước, áp suất, nhiệt độ và điều kiện làm việc của từng hệ thống.

Quy trình gia công

Bước 1: Khách hàng cung cấp hình ảnh, mẫu hoặc bản vẽ kỹ thuật của sản phẩm.
Bước 2: Kiên Dũng tiếp nhận yêu cầu, tư vấn và khảo sát thực tế tại nhà máy (nếu cần).
Bước 3: Hai bên thống nhất bản vẽ, thông số kỹ thuật và phương án gia công.
Bước 4: Tiến hành sản xuất, kiểm tra chất lượng và bàn giao sản phẩm đúng tiến độ.
