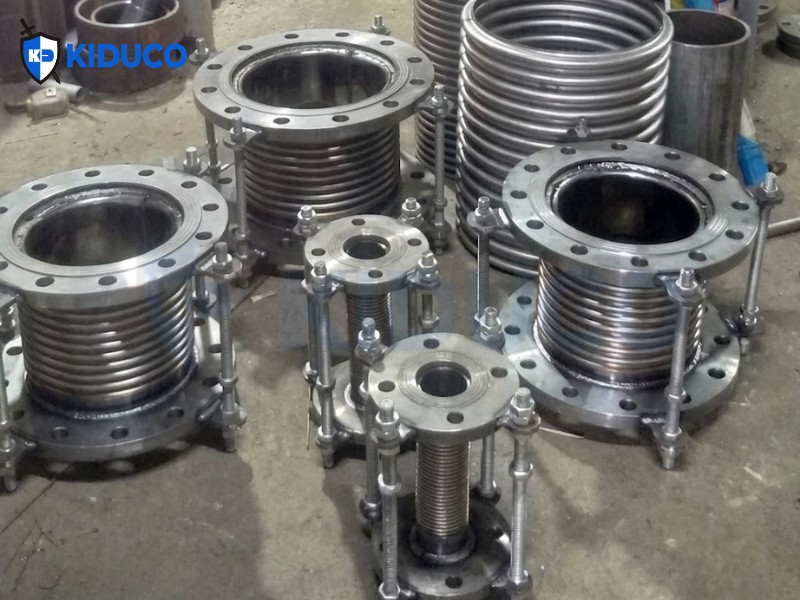

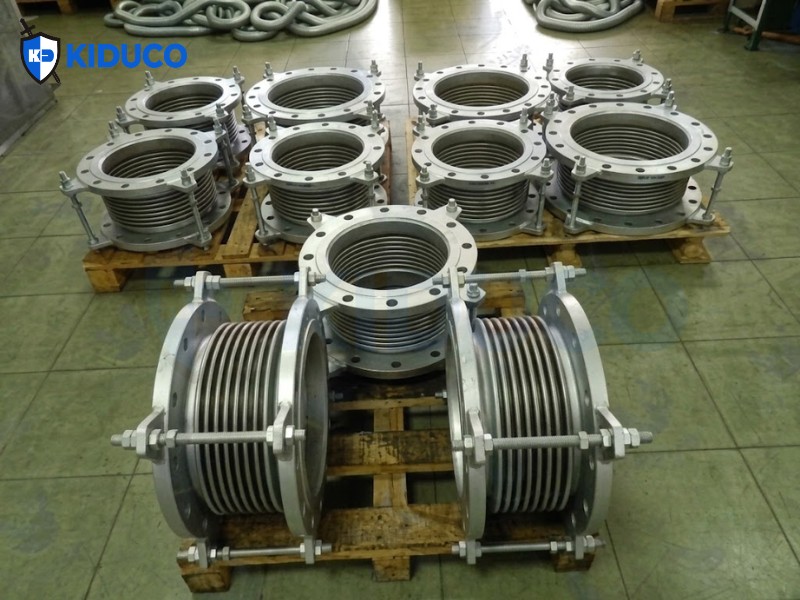

Khớp Giãn Nở Inox Tiêu Chuẩn (Standard Expansion Joint)

Khớp giãn nở inox tiêu chuẩn (Standard Expansion Joint) là thiết bị dùng để bù trừ giãn nở nhiệt, hấp thụ rung động. Giảm ứng suất phát sinh khi nhiệt độ thay đổi, bảo vệ đường ống và các thiết bị kết nối. Khớp giãn nở inox tiêu chuẩn được sử dụng phổ biến với hai dạng kết nối là mặt bích và rãnh.

Danh mục: Khớp Nối Giãn Nở Kim Loại Thẻ: Duplex, gia công khớp giãn nở inox, hệ thống HVAC, Inconel, khớp giãn nở inox, khớp giãn nở inox tiêu chuẩn, khớp nối giãn nở, Standard Expansion Joint, thép hợp kim, thép không gỉ Austenitic, Titanium Thương hiệu: KIDUCO

Mô tả
Đánh giá (0)

1. Đặc điểm sản phẩm khớp giãn nở inox tiêu chuẩn

Khớp giãn nở inox tiêu chuẩn (Standard Expansion Joint) là thiết bị dùng để bù chuyển vị và hấp thụ rung động trong hệ thống đường ống. Ống sóng inox có thể được thiết kế dạng đơn lớp hoặc đa lớp, đáp ứng các chuyển vị theo phương trục, ngang và góc.

Đặc điểm sản phẩm:

Ống sóng được chế tạo từ inox, hàn dọc bằng phương pháp TIG.
Bù chuyển vị dọc trục, ngang và góc.
Hấp thụ rung động trong hệ thống đường ống, máy móc và thiết bị.
Sử dụng cho hệ thống nước lạnh, nước nóng, hơi, dầu truyền nhiệt và điều hòa không khí.
Có hai dạng kết nối phổ biến: mặt bích và đầu nối rãnh.

2. Cấu tạo và thông số khớp nối giãn nở inox tiêu chuẩn

Khớp nối giãn nở inox tiêu chuẩn có khả năng bù chuyển vị dọc trục và kết nối với hệ thống đường ống bằng mặt bích hoặc đầu nối rãnh.

Cấu tạo

Ống sóng (Bellows): Hấp thụ rung động và bù giãn nở của hệ thống đường ống.
Thanh giằng: Giới hạn hành trình, ngăn khớp giãn nở vượt quá giới hạn cho phép.
Mặt bích hoặc đầu nối rãnh: Kết nối khớp với hệ thống đường ống.
Tai liên kết: Dùng để lắp thanh giằng, hỗ trợ giới hạn chuyển động của khớp.

Thông số kỹ thuật

Đường kính danh nghĩa: DN32 – DN1000
Chiều dài: 250 – 1.000 mm
Đường kính ngoài: Đến 6.530 mm
Áp suất làm việc: Tối đa 20 bar
Nhiệt độ làm việc: Tối đa 1.000°C
Vật liệu: Thép không gỉ Austenitic, thép hợp kim, Duplex, Titanium, Inconel,…
Xuất xứ: Trung Quốc, Hàn Quốc, Mỹ, Đức, Singapore, Nhật Bản, Ấn Độ,…

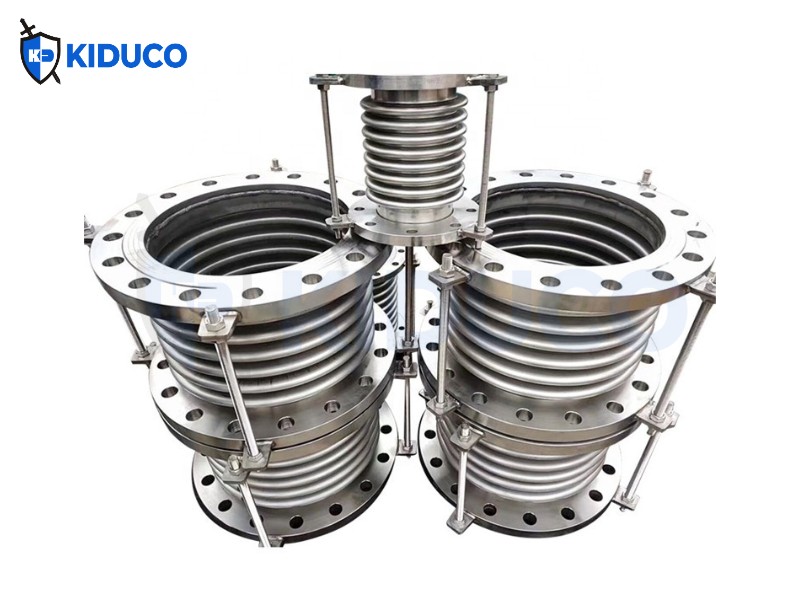

*Cấu tạo và thông số khớp nối giãn nở inox tiêu chuẩn*

3. Ứng dụng của ống bù trừ giãn nở kim inox tiêu chuẩn

Khớp giãn nở inox tiêu chuẩn được sử dụng để hấp thụ rung động, bù giãn nở nhiệt và giảm ứng suất trong hệ thống đường ống khi nhiệt độ, áp suất thay đổi.

Các ứng dụng chính:

Hấp thụ rung động: Giảm tác động của rung động lên đường ống và thiết bị.
Bù giãn nở nhiệt: Hấp thụ chuyển vị do thay đổi nhiệt độ và áp suất, hạn chế nứt vỡ hoặc biến dạng đường ống.
Bù sai lệch lắp đặt: Hỗ trợ xử lý lệch trục và sai lệch vị trí trong hệ thống đường ống.
Ứng dụng nhiệt độ và áp suất cao: Có thể thay thế vật liệu nhựa hoặc cao su trong các hệ thống yêu cầu khả năng chịu nhiệt và áp suất cao.
Công nghiệp dầu khí: Sử dụng trong hệ thống đường ống dẫn dầu và khí.
Công nghiệp hóa chất: Ứng dụng trong hệ thống vận chuyển các lưu chất có tính ăn mòn.
Công nghiệp thực phẩm và đồ uống: Sử dụng trong hệ thống đường ống nước, chất lỏng và hơi nóng.
Hệ thống HVAC: Ứng dụng trong hệ thống sưởi, thông gió và điều hòa không khí.

Thông tin cần cung cấp khi yêu cầu báo giá

Để được tư vấn và báo giá nhanh chóng, vui lòng chuẩn bị các thông tin sau:

Hình ảnh sản phẩm hoặc vị trí lắp đặt.
Bản vẽ kỹ thuật (nếu có).
Các thông số kỹ thuật như kích thước, áp suất, nhiệt độ làm việc, lưu chất và kiểu kết nối.

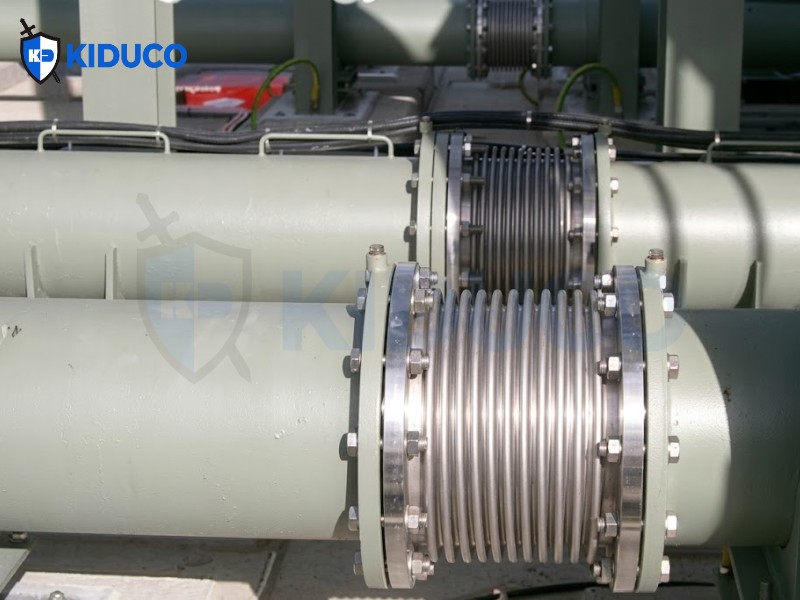

Kiên Dũng nhận gia công khớp giãn nở inox theo bản vẽ hoặc mẫu thực tế. Đáp ứng yêu cầu về kích thước, áp suất, nhiệt độ và điều kiện làm việc của từng hệ thống.

Quy trình gia công

Bước 1: Khách hàng cung cấp hình ảnh, mẫu hoặc bản vẽ kỹ thuật của sản phẩm.
Bước 2: Kiên Dũng tiếp nhận yêu cầu, tư vấn và khảo sát thực tế tại nhà máy (nếu cần).
Bước 3: Hai bên thống nhất bản vẽ, thông số kỹ thuật và phương án gia công.
Bước 4: Tiến hành sản xuất, kiểm tra chất lượng và bàn giao sản phẩm đúng tiến độ.
