Khớp Giãn Nở Kim Loại Có Áo (Metal Expansion Joint)

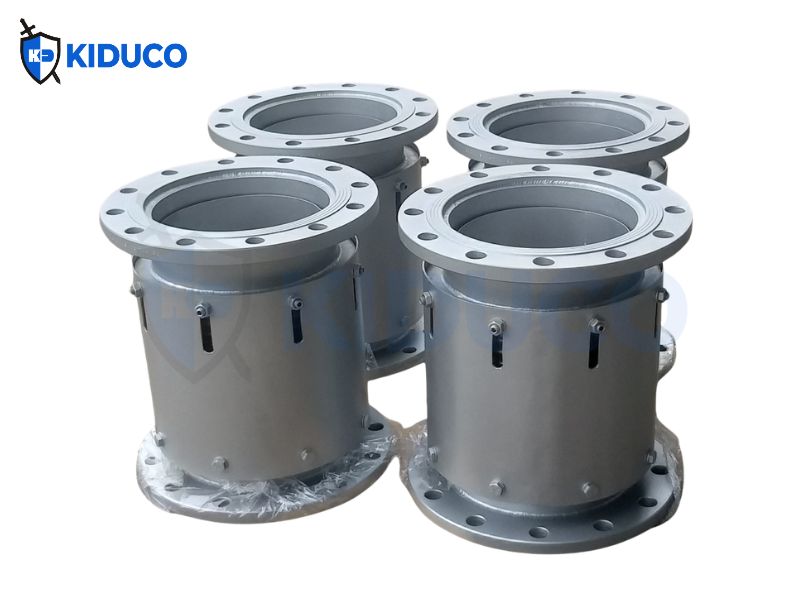

Khớp giãn nở kim loại có áo được thiết kế có lớp vỏ inox bảo vệ giúp hạn chế tác động cơ học lên ống sóng. Đồng thời hỗ trợ giảm tiếng ồn và tăng độ bền cho sản phẩm. Khớp giãn nở được ứng dụng rộng rãi trong các ngành hóa chất, dầu khí, xử lý nước, thực phẩm và nhiều lĩnh vực công nghiệp khác.

1. Đặc điểm sản phẩm khớp giãn nở kim loại có áo

Khớp giãn nở inox có áo (Metal Expansion Joint) là thiết bị dùng để hấp thụ rung động và bù giãn nở nhiệt trong hệ thống đường ống. So với khớp giãn nở inox thông thường, sản phẩm được trang bị thêm lớp vỏ bảo vệ bên ngoài, giúp tăng khả năng chống va đập, phù hợp với nhiều điều kiện lắp đặt.

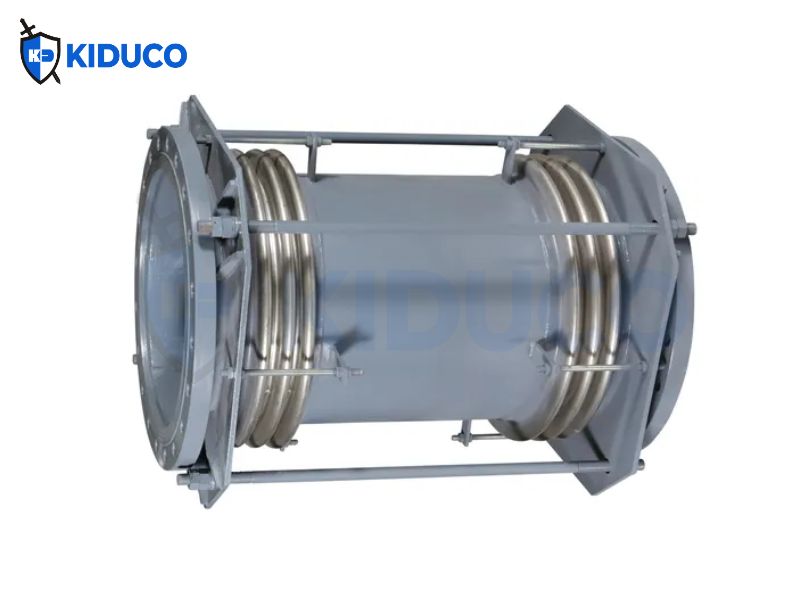

Đặc điểm của khớp giãn nở inox có áo:

• Hấp thụ giãn nở nhiệt và rung động của hệ thống đường ống.
• Bù chuyển vị dọc theo trục.
• Có lớp vỏ bảo vệ bên ngoài, thuận tiện cho lắp đặt và bảo trì.
• Kết nối với hệ thống bằng mặt bích hoặc ren.
• Có cấu hình ống sóng đơn hoặc ống sóng kép.
• Chế tạo từ inox 304, inox 316, inox 321, Inconel 600 hoặc Inconel 625, đáp ứng yêu cầu về khả năng chịu nhiệt và chống ăn mòn.

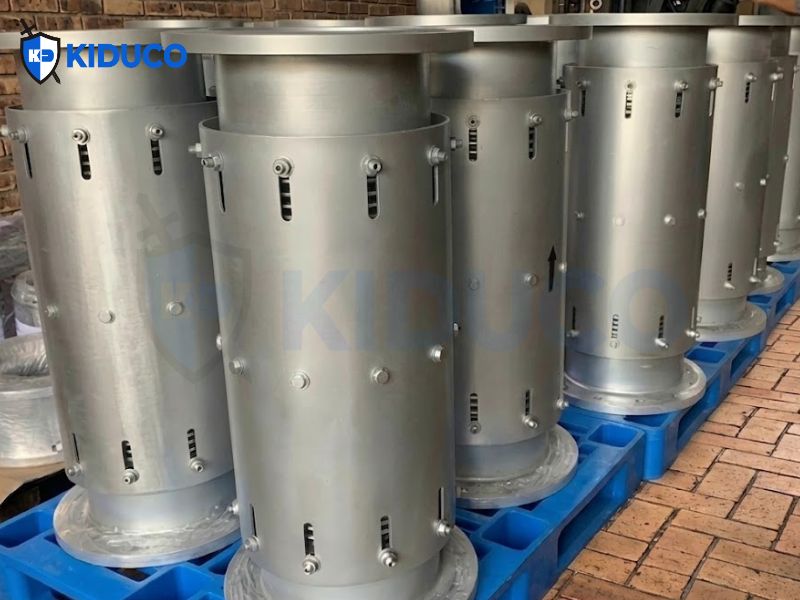

2. Cấu tạo và thông số khớp nối giãn nở kim loại có áo

Khớp giãn nở inox có áo được thiết kế để hấp thụ rung động, giãn nở nhiệt và các thay đổi về áp suất trong hệ thống đường ống. Lớp vỏ bảo vệ bên ngoài còn hỗ trợ giảm tiếng ồn, hạn chế thất thoát nhiệt. Ngoài ra, bảo vệ ống sóng khỏi tác động cơ học. Sản phẩm có thể gia công theo yêu cầu về kích thước, môi trường làm việc, lưu chất và áp suất của từng hệ thống.

Cấu tạo

Khớp giãn nở inox có áo gồm các bộ phận chính:

• Vỏ áo: Bảo vệ toàn bộ ống sóng bên trong khỏi va đập và hư hỏng.
• Ống sóng (Bellows): Hấp thụ rung động và bù giãn nở nhiệt của hệ thống.
• Thanh giằng: Giới hạn hành trình giãn nở, ngăn khớp nối làm việc vượt quá giới hạn cho phép.
• Mặt bích hoặc đầu nối rãnh: Kết nối với hệ thống đường ống, hạn chế rò rỉ lưu chất.

Thông số kỹ thuật

• Đường kính danh nghĩa: DN32 – DN5000
• Chiều dài: 200 – 1.400 mm
• Đường kính ngoài: Đến 6.530 mm
• Hành trình giãn trục: Đến 100 mm
• Hành trình nén trục: Đến 120 mm
• Áp suất làm việc: Tối đa 30 bar
• Nhiệt độ làm việc: Tối đa 1.000°C
• Vật liệu: Inox 304, Inox 316, Inox 321, Inconel 600, Inconel 625
• Lưu chất: Hơi nước, nước, dầu, khí và các hóa chất không độc hại
• Xuất xứ: Trung Quốc

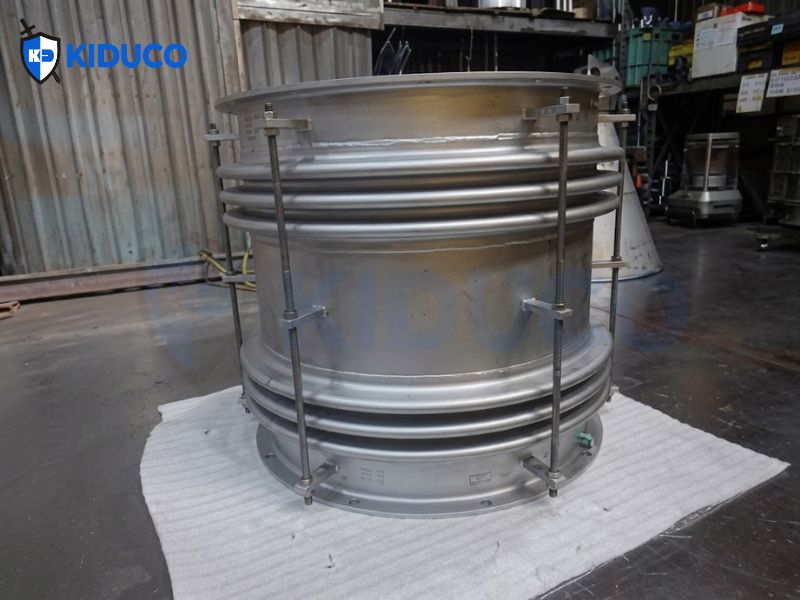

3. Ứng dụng của ống bù trừ giãn nở kim loại có áo

Các ứng dụng chính gồm:

• Bù giãn nở nhiệt và áp suất, hạn chế nứt vỡ hoặc hư hỏng hệ thống đường ống.
• Hấp thụ rung động, giảm ứng suất tác động lên đường ống và thiết bị.
• Khắc phục sai lệch trong quá trình lắp đặt đường ống.
• Thay thế khớp giãn nở cao su trong các hệ thống làm việc ở nhiệt độ và áp suất cao.

Nhờ lớp vỏ inox bảo vệ, sản phẩm có khả năng chống ăn mòn, chịu nhiệt. Phù hợp với các môi trường làm việc khắc nghiệt. Thiết kế đơn giản cũng giúp việc lắp đặt và bảo trì thuận tiện hơn.

Thông tin cần cung cấp khi yêu cầu báo giá

Để được tư vấn và báo giá nhanh chóng, vui lòng chuẩn bị các thông tin sau:

• Hình ảnh sản phẩm hoặc vị trí lắp đặt.
• Bản vẽ kỹ thuật (nếu có).
• Các thông số kỹ thuật như kích thước, áp suất, nhiệt độ làm việc, lưu chất và kiểu kết nối.

Kiên Dũng nhận gia công khớp giãn nở inox theo bản vẽ hoặc mẫu thực tế. Đáp ứng yêu cầu về kích thước, áp suất, nhiệt độ và điều kiện làm việc của từng hệ thống.

Quy trình gia công

• Bước 1: Khách hàng cung cấp hình ảnh, mẫu hoặc bản vẽ kỹ thuật của sản phẩm.
• Bước 2: Kiên Dũng tiếp nhận yêu cầu, tư vấn và khảo sát thực tế tại nhà máy (nếu cần).
• Bước 3: Hai bên thống nhất bản vẽ, thông số kỹ thuật và phương án gia công.
• Bước 4: Tiến hành sản xuất, kiểm tra chất lượng và bàn giao sản phẩm đúng tiến độ.
