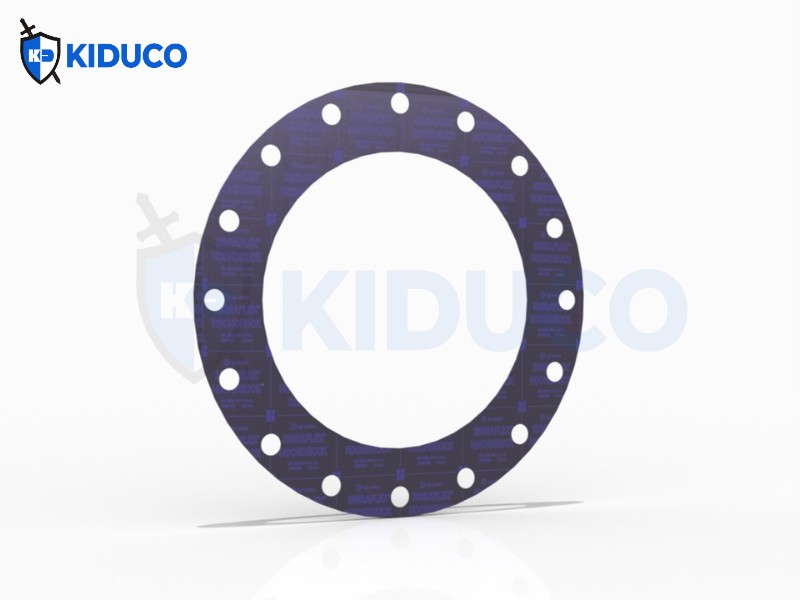

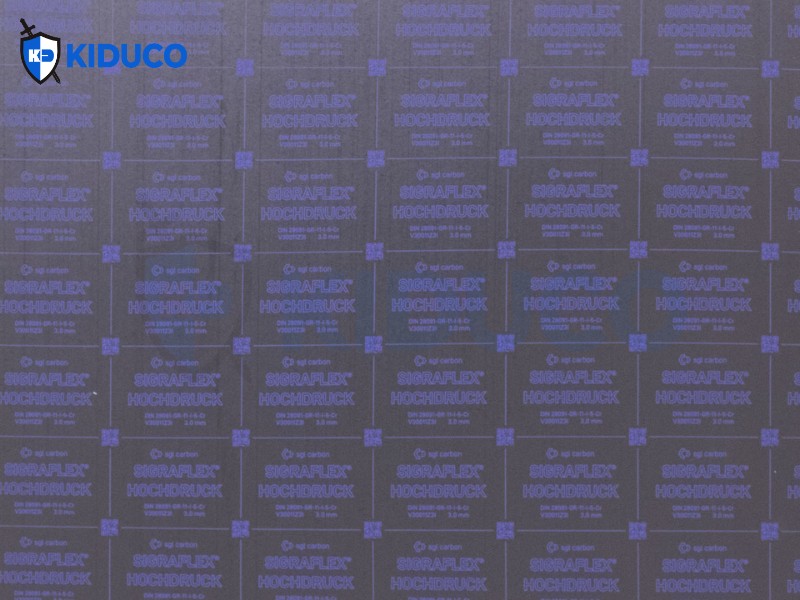

Gioăng Garlock – GRAPH-LOCK® 3128 HOCHDRUCK®

GRAPH-LOCK® 3128 HOCHDRUCK® là loại vật liệu dạng tấm đa lớp, độ bền cao, bao gồm các lớp graphite linh hoạt độ tinh khiết cao dày 0,020” (hàm lượng carbon >99,85%) và các lớp lá thép không gỉ 316 dày 0,002” làm lõi. Sản phẩm mang lại khả năng chịu nén cao, chống thổi bay (blow-out resistance), đặc tính xử lý/lắp đặt tuyệt vời và độ kín khít được cải thiện. Tùy thuộc vào độ dày của tấm, nhiều lớp graphite và thép không gỉ được liên kết với nhau bằng quy trình độc quyền; sản phẩm hoàn toàn không sử dụng keo dán. Hàm lượng tro tối đa là 0,15%.

Danh mục: Gioăng Graphite Garlock Thẻ: gioăng GRAPH-LOCK® 3128 HOCHDRUCK®, gioăng graphite, gioăng không amiăng BLUE-GARD®, gioăng PTFE GYLON®, Gioăng sợi vô cơ, Graph-Lock®, GRAPH-LOCK® 3128 HOCHDRUCK®, lớp lá thép không gỉ 316 Thương hiệu: GARLOCK

Mô tả
Đánh giá (0)

1. Giới thiệu về sản phẩm gioăng GRAPH-LOCK® 3128 HOCHDRUCK®

Đặc tính vật liệu

Màu sắc:
Đen

Thành phần:
Graphite gia cường bằng nhiều lớp lá thép không gỉ 316SS dày 0.002 inch.

Vật liệu nhiều lớp có độ bền cao, gồm các lớp graphite tự nhiên tinh khiết dày 0.020 inch (hàm lượng carbon >99,85%) và các lớp lá thép không gỉ 316 dày 0.002 inch.
Tùy theo độ dày của tấm, nhiều lớp graphite và thép không gỉ được liên kết với nhau bằng quy trình độc quyền.
Không sử dụng chất kết dính.
Hàm lượng tro tối đa chỉ 0,15%.

2. Thiết kế và thông số kỹ thuật gioăng GRAPH-LOCK® 3128 HOCHDRUCK®

Nhiệt độ

Nhiệt độ tối thiểu: -400°F (-240°C)
Nhiệt độ làm việc liên tục tối đa: +850°F (+454°C)

Áp suất, tối đa (psig/bar)

2000 psig (138 bar)

Giới hạn PxT (psig × °F (bar × °C))

Độ dày 1/32″ và 1/16″: 700.000 (25.000)
Độ dày 1/8″: 350.000 (12.000)

Tiêu chuẩn đáp ứng

ABS (American Bureau of Shipping)
Fire Safe

Đặc tính vật lý điển hình

Tiêu chuẩn	Đặc tính	Giá trị
ASTM F36	Độ nén (Compressibility), khoảng giá trị	30–40%
ASTM F36	Độ phục hồi (Recovery)	20%
ASTM F38	Độ chùng ứng suất (Creep Relaxation)	20%
ASTM F152	Độ bền kéo vuông góc thớ (Tensile Strength Across Grain)	4500 psi (31 N/mm²)
DIN 52913	Độ ổn định dưới tải (Stability Under Stress)	96%
ASTM F1315	Khối lượng riêng (Density)	70 lb./ft³ (1,12 g/cm³)
ASTM F104	Phân loại vật liệu (Line Call Out)	F527000B2M7

Đặc tính làm kín

Điều kiện thử nghiệm	ASTM F37B – Fuel A	ASTM F37B – Nitrogen	DIN 3535-4 – Gas Permeability
Tải trọng lên gioăng	500 psi (3,5 N/mm²)	3000 psi (20,7 N/mm²)	4540 psi (32 N/mm²)
Áp suất bên trong	9,8 psig (0,7 bar)	30 psig (2 bar)	580 psi (40 bar)
Độ rò rỉ	0,2 ml/giờ	0,1 ml/giờ	0,4 cc/phút

Dữ liệu tạp chất hóa học

Giới hạn hóa chất

Mức thôi nhiễm tối đa

Chỉ tiêu	ppm
Clorua (Chlorides)	20
Florua (Fluorides)	20

Tổng giới hạn hóa chất tối đa

Chỉ tiêu	ppm
Tổng Clorua	20
Tổng Lưu huỳnh	600

Ghi chú

Các thông số trên chỉ mang tính hướng dẫn và không nên là cơ sở duy nhất để lựa chọn hoặc loại bỏ vật liệu. Các kết quả thử nghiệm ASTM được thực hiện theo ASTM F-104; các đặc tính được xác định trên mẫu có độ dày 1/32 inch (0,8 mm), trừ khi có ghi chú khác.
Các giá trị được xác định dựa trên mặt bích ANSI RF với mô-men siết khuyến nghị. Khi làm việc ở áp suất tối đa, nhiệt độ vận hành liên tục, nhiệt độ tối thiểu hoặc 50% giá trị PxT tối đa.

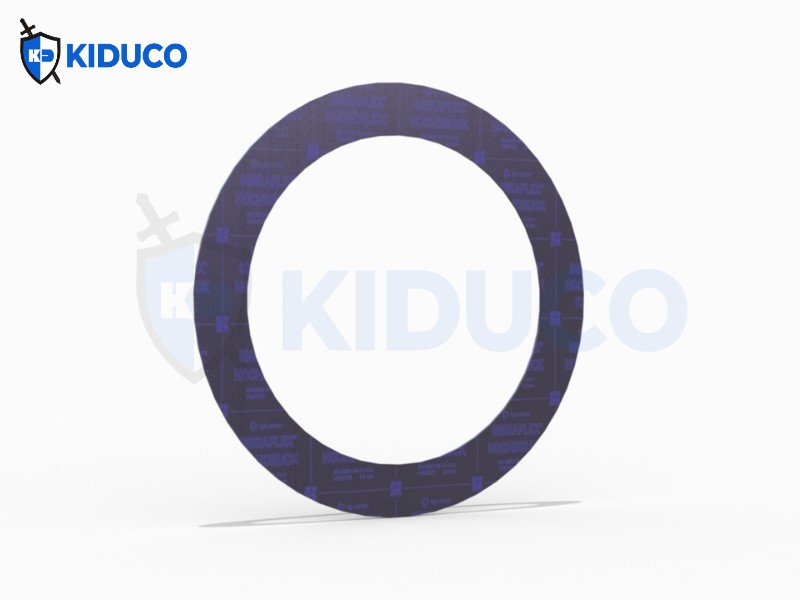

*Thông số kỹ thuật gioăng GRAPH-LOCK® 3128 HOCHDRUCK®*
