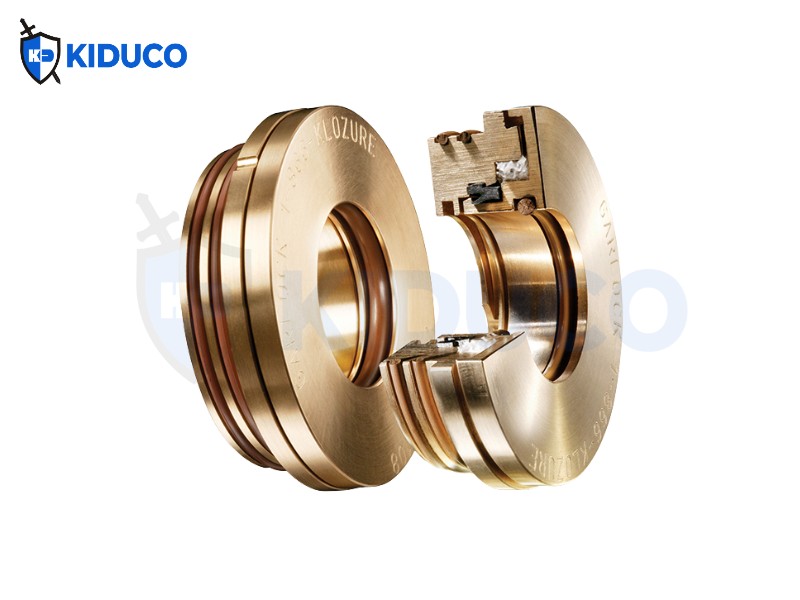

Phớt Garlock – MICRO-TEC® II Bearing Isolators

MICRO-TEC® II Bearing Isolators của Garlock được phát triển dựa trên những ưu điểm của dòng GUARDIAN™. Đồng thời được tích hợp thêm bộ lọc bọt vi tế bào (microcellular foam) giúp giữ lại các hạt bụi và chất ô nhiễm trong không khí. Kết hợp cùng thiết kế labyrinth không tiếp xúc và Unitizing Ring được cấp bằng sáng chế. MICRO-TEC® II giúp hạn chế mài mòn, giảm lực cản trên trục.

Danh mục: Phớt Cách Li Ổ Trục Thẻ: Bearing Isolator, dòng GUARDIAN™, MICRO-TEC® II, MICRO-TEC® II Bearing Isolators, O-ring, phớt cách ly ổ trục MICRO-TEC® II, thiết kế Cam-Lock, Unitizing Ring, vòng cách ly ổ bi Thương hiệu: GARLOCK

Mô tả
Đánh giá (0)

1. Thông tin sản phẩm phớt cách ly ổ trục MICRO-TEC® II

Vòng cách ly ổ bi MICRO-TEC® II mang đến khả năng bảo vệ ổ bi vượt trội cho bơm, động cơ và các thiết bị công nghiệp sử dụng ổ bi trong môi trường có mức độ nhiễm bẩn trong không khí cao. Bộ lọc vi tế bào giúp tăng cường khả năng của thiết kế labyrinth trong việc giữ lại các hạt bụi trong không khí, khiến sản phẩm trở thành lựa chọn phù hợp cho ngành khai khoáng và công nghiệp thực phẩm.

2. Lợi ích và ứng dụng vòng cách ly ổ bi MICRO-TEC® II

Lợi ích chính

Bộ lọc vi tế bào giúp ngăn chặn các chất ô nhiễm trong không khí.
Chi tiết Unitizing đảm bảo không xảy ra tiếp xúc kim loại với kim loại bên trong.
Thiết kế Cam-Lock cho phép lắp đặt dễ dàng, không cần dụng cụ chuyên dụng.
Đáp ứng tiêu chuẩn NEMA MG 1-2009.
Đáp ứng tiêu chuẩn thử nghiệm IEEE 841-2001.
Phù hợp với các tiêu chuẩn API và MHSA.

Ứng dụng

Thiết bị quay được lắp đặt trong những khu vực có mức độ nhiễm bụi trong không khí cao:

Ngành khai khoáng
Nhà máy chế biến thực phẩm như đường, bột mì
Nhà máy nhiệt điện than

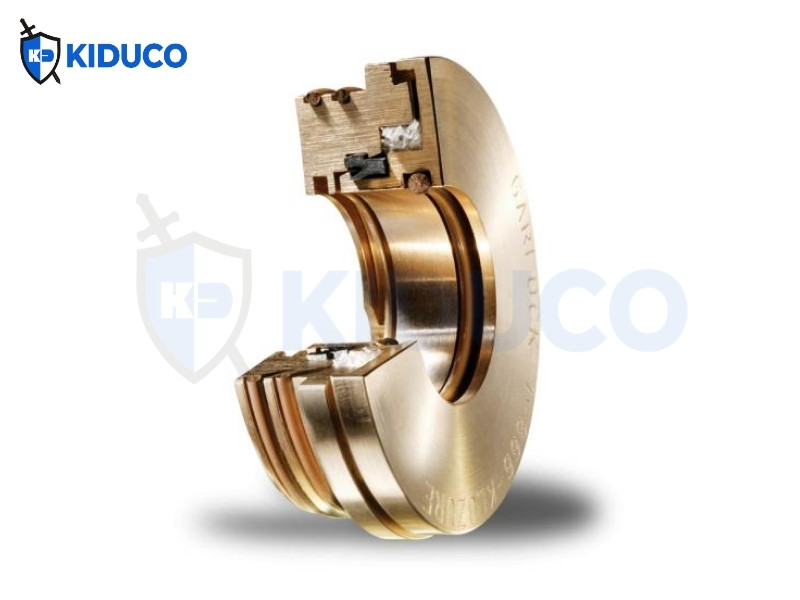

*Ứng dụng vòng cách ly ổ bi MICRO-TEC® II*

3. Thông số kỹ thuật MICRO-TEC® II Bearing Isolator

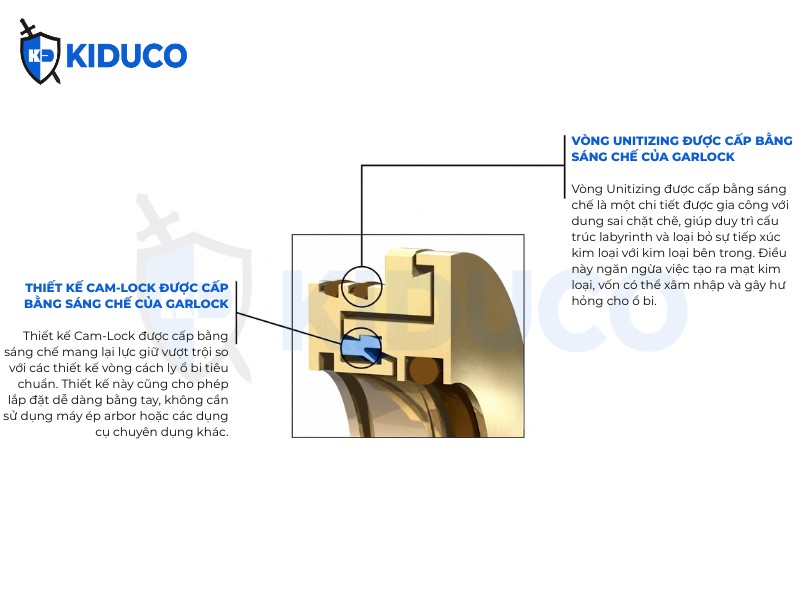

Thiết kế Cam-Lock được cấp bằng sáng chế của MICRO-TEC® II giúp tăng gấp đôi lực giữ so với các thiết kế vòng cách ly ổ bi tiêu chuẩn. Thiết kế này cũng cho phép lắp đặt dễ dàng bằng tay mà không cần máy ép arbor.

Trong khi đó, thiết kế sử dụng độ dôi (interference fit) của các loại vòng cách ly khác yêu cầu dụng cụ chuyên dụng để lắp đặt và có thể tạo ra mạt đồng, dẫn đến hiện tượng xước đường kính lỗ.

Nhiệt độ: -30°F (-34°C) đến 400°F (204°C)
Độ lệch giữa trục và đường kính lỗ: ±0,020″ (0,51 mm)
Chuyển động dọc trục: ±0,025″ (0,64 mm)
Tốc độ bề mặt: lên đến 4.500 fpm (22,9 m/s)
O-ring gắn bằng fluoroelastomer: tiêu chuẩn

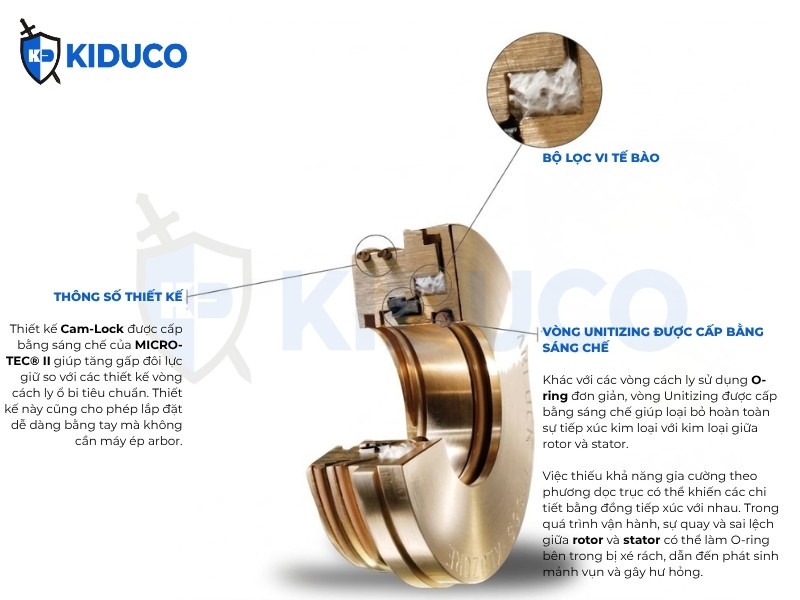

Bộ lọc vi tế bào

Chỉ MICRO-TEC® II được tích hợp bộ lọc vi tế bào độc đáo giúp ngăn chặn sự xâm nhập của các chất ô nhiễm từ bên ngoài. Trong khi các thiết kế phớt labyrinth thông thường chỉ cung cấp khả năng bảo vệ hạn chế trước các chất ô nhiễm trong không khí, bộ lọc vi tế bào của MICRO-TEC® II giúp giữ lại các hạt bụi và chất bẩn trong không khí, tăng cường khả năng bảo vệ ổ bi.

Vòng unitizing được cấp bằng sáng chế

Khác với các vòng cách ly sử dụng O-ring đơn giản, vòng Unitizing được cấp bằng sáng chế giúp loại bỏ hoàn toàn sự tiếp xúc kim loại với kim loại giữa rotor và stator.

Việc thiếu khả năng gia cường theo phương dọc trục có thể khiến các chi tiết bằng đồng tiếp xúc với nhau. Trong quá trình vận hành, sự quay và sai lệch giữa rotor và stator có thể làm O-ring bên trong bị xé rách, dẫn đến phát sinh mảnh vụn và gây hư hỏng.
