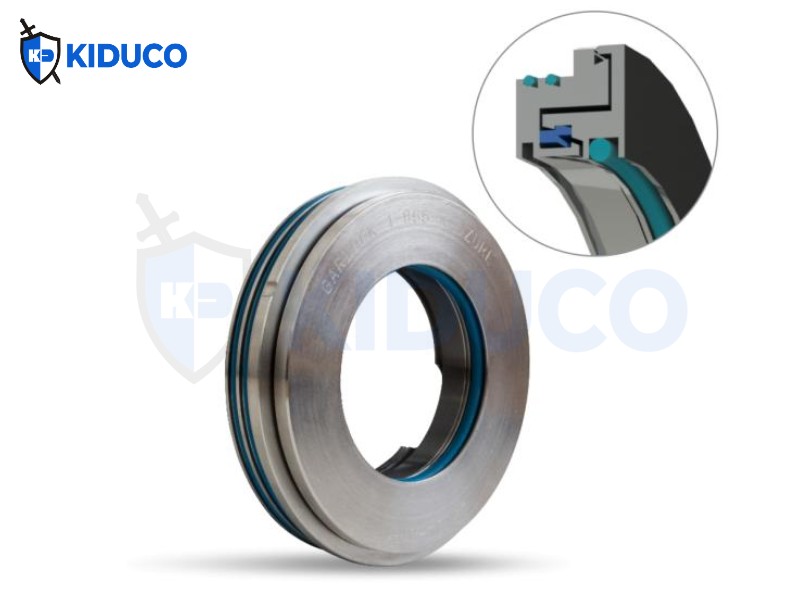

Phớt Garlock – PUR-GARD™ Bearing Isolators

PUR-GARD™ Bearing Isolators của Garlock được phát triển chuyên biệt cho các ứng dụng trong ngành chế biến thực phẩm. Kết hợp thiết kế labyrinth được cấp bằng sáng chế, kết cấu Unitized và khả năng làm kín không tiếp xúc. Sản phẩm sử dụng vật liệu đáp ứng FDA, có thể phát hiện bằng máy dò kim loại và kiểm tra bằng tia X. Đồng thời đạt IP66 trong các cấu hình phổ biến.

Danh mục: Phớt Cách Li Ổ Trục Thẻ: đáp ứng FDA, O-ring FKM DETECTOMER®, PUR-GARD™, PUR-GARD™ Bearing Isolators, rãnh o-ring cam-lock, thép không gỉ 316, vòng cách ly ổ bi, vòng cách ly ổ bi PUR-GARD™, vòng Unitizing Thương hiệu: GARLOCK

Mô tả
Đánh giá (0)

1. Thông tin sản phẩm phớt cách ly ổ trục PUR-GARD™

Vòng cách ly ổ bi PUR-GARD™ mang đến giải pháp làm kín tối ưu cho các thiết bị quay trong ngành công nghiệp thực phẩm. Sản phẩm được chế tạo từ các vật liệu đáp ứng tiêu chuẩn FDA. Có khả năng phát hiện bằng kim loại và kiểm tra bằng tia X. Với thiết kế IP66 được cấp bằng sáng chế, PUR-GARD™ là giải pháp làm kín đột phá. Kết hợp khả năng nâng cao độ an toàn và độ tinh khiết trong quá trình sản xuất với việc tiết kiệm chi phí nhờ kéo dài tuổi thọ thiết bị và ổ bi.

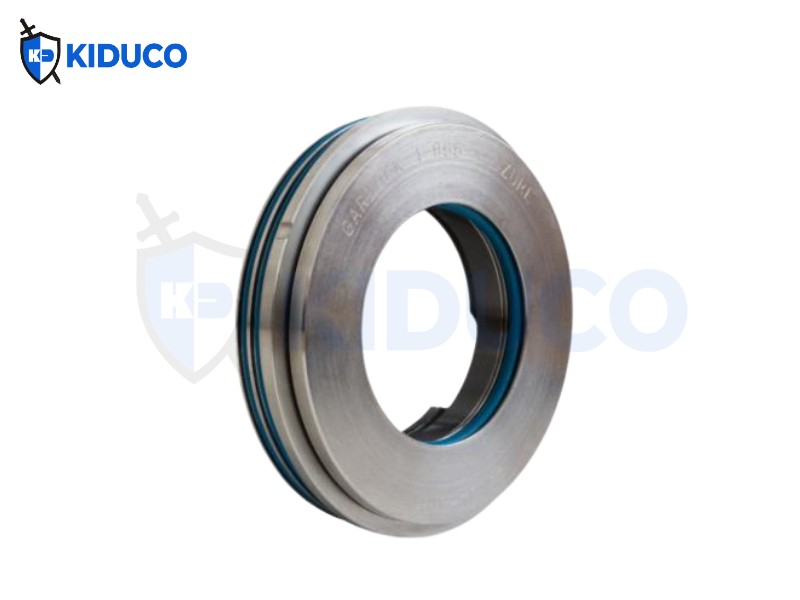

2. Lợi ích và ứng dụng vòng cách ly ổ bi PUR-GARD™

Lợi ích

Thiết kế labyrinth được cấp bằng sáng chế giúp bảo vệ ổ bi ngay cả trong những môi trường khắc nghiệt nhất, góp phần kéo dài tuổi thọ thiết bị quay.
Kết cấu Unitized không bị tách rời trong quá trình lắp đặt.
Đạt IP66 trong hầu hết các cấu hình thiết kế phổ biến.
Thiết kế không tiếp xúc giúp giảm lực cản trên trục và mức tiêu thụ năng lượng.
Có nhiều cấu hình khác nhau để đáp ứng đa dạng yêu cầu ứng dụng.
Giảm đáng kể thời gian lắp đặt, KHÔNG CẦN MÁY ÉP ARBOR.
Không xảy ra tiếp xúc kim loại với kim loại.
Có khả năng phát hiện bằng máy dò kim loại và kiểm tra bằng tia X.

Ứng dụng

Thiết bị quay như bơm, động cơ và hộp số, thường xuyên tiếp xúc với quá trình vệ sinh bằng nước áp lực cao và/hoặc các ứng dụng Zone 1 và Zone 2.

3. Thông số kỹ thuật PUR-GARD™ Bearing Isolator

Thông số thiết kế

Nhiệt độ: -22°F (-30°C) đến 400°F (204°C)
Độ lệch giữa trục và đường kính lỗ: ±0,020″ (0,51 mm)
Chuyển động dọc trục: ±0,015″ (0,38 mm)
Tốc độ bề mặt: tối đa 12.000 FPM (60,9 m/s)
Áp suất: Môi trường
Thiết kế phớt labyrinth không tiếp xúc

Thiết kế rãnh o-ring cam-lock được cấp bằng sáng chế

Thiết kế Cam-Lock được cấp bằng sáng chế của PUR-GARD™ mang lại khả năng giữ chắc vào đường kính lỗ, đồng thời cho phép lắp đặt dễ dàng bằng tay mà không cần máy ép arbor.

Vật liệu cấu tạo

Rotor và stator bằng thép không gỉ 316
O-ring FKM DETECTOMER® được cấp bằng sáng chế

Vòng unitizing được cấp bằng sáng chế của garlock

Vòng cách ly ổ bi PUR-GARD™ sử dụng vòng Unitizing được cấp bằng sáng chế nhằm loại bỏ sự tiếp xúc kim loại với kim loại giữa rotor và stator.

Cấu hình vòng cách ly ổ bi

PUR-GARD™ được cung cấp với nhiều cấu hình khác nhau nhằm đảm bảo khả năng lắp đặt phù hợp với từng thiết bị.

Cấu hình	PUR-GARD™
Có mặt bích (Flanged)	IP66
Tiết diện nhỏ (Small Cross Section)	IP66
Không mặt bích, tiết diện hẹp (Flangeless Narrow Width)	IP55
Không mặt bích (Flangeless)	IP55
Gối đỡ dạng tách (Split Pillow Block)	IP66
Trục bậc (Step Shaft)	IP66
Dạng đứng (Vertical)	IP66
Tùy chọn dạng tách (Split Option)	IP66
