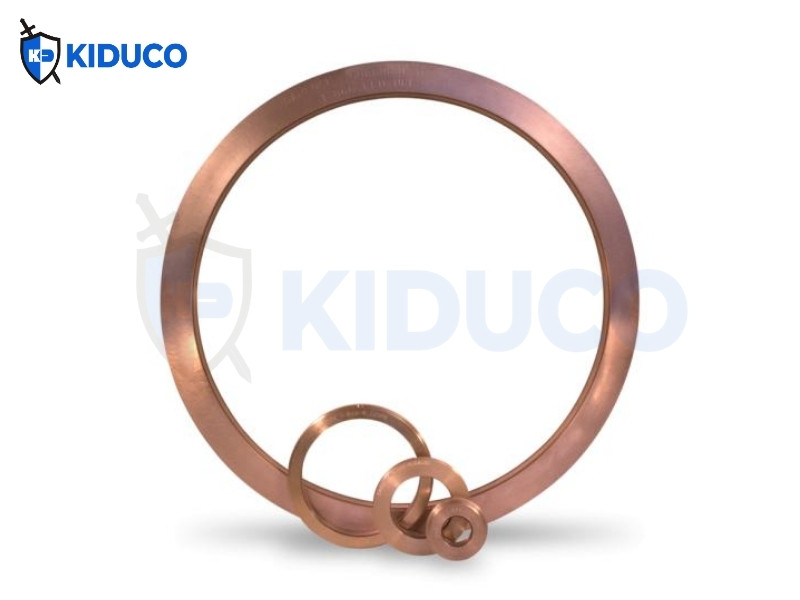

GUARDIAN™ Bearing Isolators của Garlock được phát triển để ngăn chặn sự xâm nhập của tạp chất. Thiết kế Cam-Lock và Unitizing Ring được cấp bằng sáng chế. Cấu trúc không tiếp xúc giúp loại bỏ tiếp xúc kim loại với kim loại giữa rotor và stator. GUARDIAN™ giảm mài mòn và lực cản trên trục, kéo dài tuổi thọ ổ bi.
1. Thông tin sản phẩm phớt cách ly ổ trục GUARDIAN™ KLOZURE®
Vòng cách ly ổ bi GUARDIAN™ có khả năng bảo vệ ổ bi vượt trội cho bơm, động cơ và các thiết bị công nghiệp sử dụng ổ bi trong điều kiện vận hành khắc nghiệt. Thiết kế labyrinth được tối ưu giúp ngăn chặn sự xâm nhập của các chất ô nhiễm dạng lỏng và rắn, đồng thời duy trì khả năng bôi trơn cho ổ bi.
Garlock có khả năng sản xuất GUARDIAN™ theo yêu cầu với kích thước trục từ 0,625″ đến 22,250″. Thời gian giao hàng tiêu chuẩn là 3 ngày đối với các kích thước lên đến 6″. Các kích thước trên 6″ có thể được hoàn thiện trong thời gian ngắn nhất là 7 ngày.

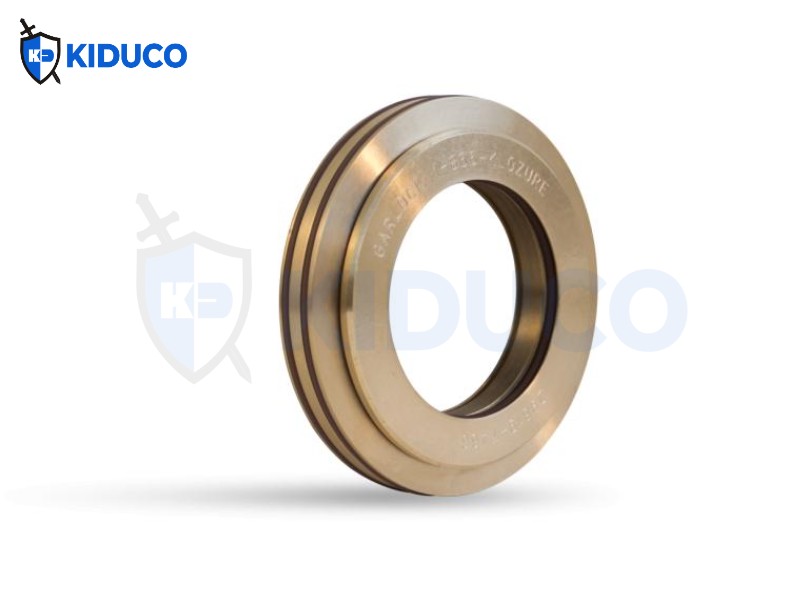

2. Lợi ích và ứng dụng vòng cách ly ổ bi GUARDIAN™ KLOZURE®
Tăng thời gian trung bình giữa các lần hỏng hóc (MTBF)
- Vòng cách ly ổ bi GUARDIAN™ an toàn cho ổ bi.
- Kéo dài tuổi thọ ổ bi.
- Duy trì hiệu suất làm kín ổn định.
Rút ngắn thời gian sửa chữa trung bình (MTTR) trong quá trình đại tu
- Loại bỏ việc sửa chữa các rãnh trên trục.
- Loại bỏ việc sửa chữa vị trí lắp phớt.
- Giảm thời gian lắp đặt.
- Thiết kế GUARDIAN™ Split giúp rút ngắn MTTR hơn nữa.
Tiêu thụ ít hơn 97% – 99% năng lượng so với phớt môi tiếp xúc. Đáp ứng các tiêu chuẩn an toàn và tiêu chuẩn sản xuất công nghiệp.
Công nghệ hỗ trợ giá trị
Các chi tiết không mài mòn giúp bảo vệ ổ bi lâu dài

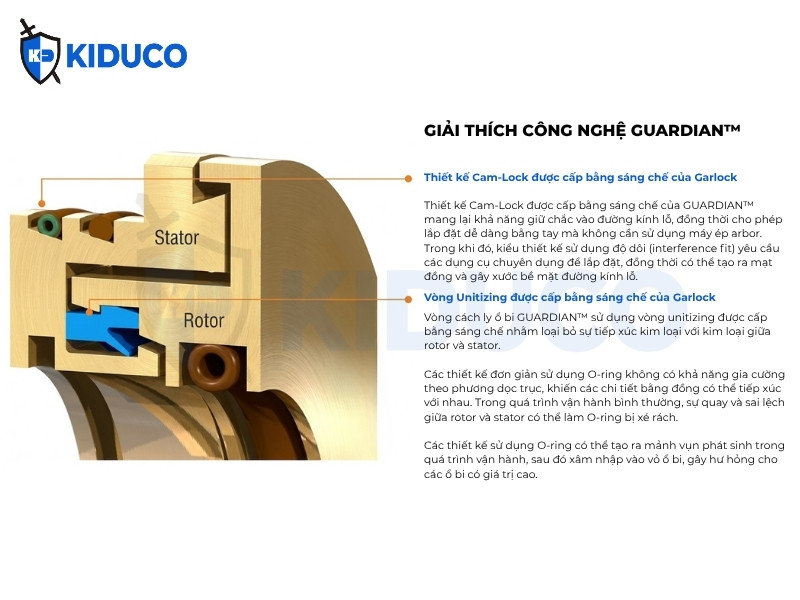

- Vòng Unitizing được cấp bằng sáng chế của Garlock loại bỏ tiếp xúc kim loại với kim loại giữa stator và rotor.
- Thiết kế labyrinth được tối ưu giúp ngăn chặn chất bẩn xâm nhập đồng thời duy trì khả năng bôi trơn cho ổ bi, đáp ứng cấp bảo vệ IP60.
- Các chi tiết không bị mài mòn giúp đặc tính làm kín không bị suy giảm theo thời gian so với các loại phớt tiếp xúc vốn bị hao mòn.
Giảm mài mòn trên thiết bị giúp kéo dài tuổi thọ và giảm chi phí bảo trì
- O-ring tiếp xúc tĩnh giữa trục và rotor không tạo rãnh trên trục.
- O-ring tiếp xúc tĩnh không làm hư hỏng vị trí lắp phớt.
- Cam-Lock được cấp bằng sáng chế của Garlock cho phép lắp GUARDIAN™ mà không cần sử dụng máy ép arbor.
Thiết kế labyrinth không tiếp xúc giúp giảm lực cản trên trục
Thiết kế labyrinth không tiếp xúc giúp giảm lực cản lên trục, từ đó giảm mức tiêu thụ năng lượng trong quá trình vận hành.
3. Thông số kỹ thuật GUARDIAN™ Bearing Isolator
Tiêu chuẩn ngành
- Đáp ứng các tiêu chuẩn IEEE 841-2001.
- Cấp bảo vệ IP55-66 theo NEMA MG 1-2003, tùy thuộc vào cấu hình GUARDIAN™.
- Kết cấu đồng đáp ứng API 610 (tiêu chuẩn); có thể cung cấp tùy chọn 316 SS theo yêu cầu.
Thông số kỹ thuật
| Hạng mục | Thông số |
| Vật liệu | Rotor và stator bằng đồng tiêu chuẩn. Vòng unitizing bằng PTFE và O-ring bằng fluoroelastomer. O-ring tiêu chuẩn. Vui lòng liên hệ để biết thêm về vật liệu đặc biệt và O-ring. |
| Nhiệt độ | -22°F đến 400°F (-30°C đến 204°C), giới hạn bởi O-ring fluoroelastomer. |
| Áp suất | Thiết kế chênh lệch áp suất trên phớt là 0 psi. |
| Tiết diện | Tiết diện tối thiểu (C/S) là 0,375″, trừ khi có quy định khác. C/S = (Đường kính lỗ – Đường kính trục) / 2. |

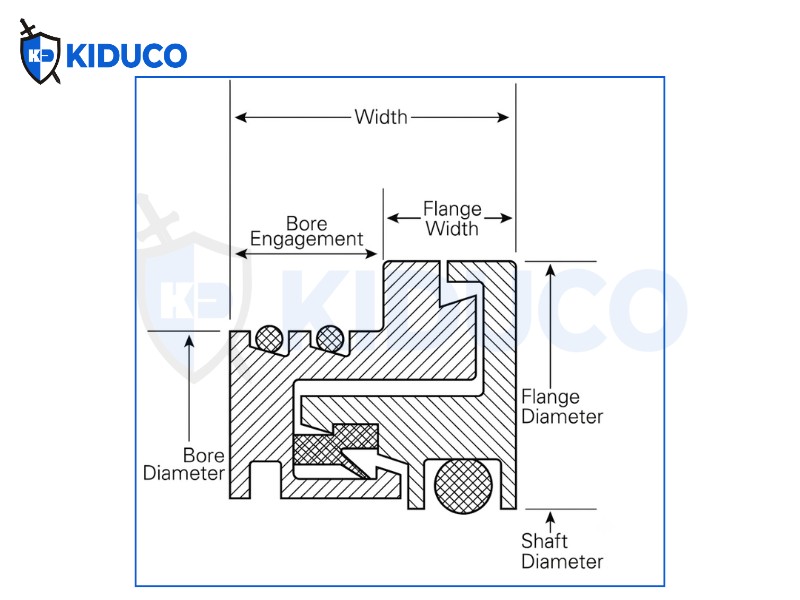

Bảng thông số kỹ thuật GUARDIAN™
| Cấu hình GUARDIAN™ | Mô tả / Vật liệu | Cấp IP | Tốc độ bề mặt | Chuyển động dọc trục | Độ lệch & độ đảo | Đường kính trục | Chiều rộng tổng thể | Đường kính mặt bích |
| Standard Flanged | Vật liệu: 29602: Đồng; 29604: SS316
Drainports: 1 phía trong, 1 phía ngoài |
IP66 | 12.000 fpm
60,9 m/s |
±0,025″
±0,64 mm |
±0,020″
±0,51 mm |
0,625″ – 10,500″
15,9 – 266,7 mm |
0,700″ (0,325″ / 0,375″)
17,8 mm (8,3 / 9,5 mm) |
(≤0,625″): 0,347″
(>0,625″): 0,125″ (≤15,9 mm): 8,8 mm (>15,9 mm): 3,2 mm |
| Small Cross Section – 0,188″ min C/S | Vật liệu: 29607: Đồng; 29606: SS316
Drainports: 1 phía trong, 1 phía ngoài |
IP65 | 12.000 fpm
60,9 m/s |
±0,015″
±0,38 mm |
±0,010″
±0,25 mm |
0,625″ – 5,500″
15,9 – 139,7 mm |
0,625″ (0,375″ / 0,250″)
15,9 mm (9,5 / 6,4 mm) |
(≤0,375″): 0,285″
(>0,375″): 0,125″ (≤9,5 mm): 7,2 mm (>9,5 mm): 3,2 mm |
| Narrow Width Flangeless | Vật liệu: 29609: Đồng; 29611: SS316
Drainports: 0 phía trong, 0 phía ngoài |
IP65 | 12.000 fpm
60,9 m/s |
±0,015″
±0,38 mm |
±0,010″
±0,25 mm |
0,625″ – 4,000″
15,9 – 101,6 mm |
0,375″ (0,000″ / 0,375″)
9,5 mm (0,0 / 9,5 mm) |
N/A |
| Flangeless | Vật liệu: 29619: Đồng; 29612: SS316
Drainports: 1 phía trong, 0 phía ngoài |
IP65 | 12.000 fpm
60,9 m/s |
±0,025″
±0,64 mm |
±0,020″
±0,51 mm |
0,625″ – 10,500″
15,9 – 266,7 mm |
0,625″ (0,000″ / 0,625″)
15,9 mm (0 / 15,9 mm) |
N/A |
| Split Pillow Block – Standard & Custom | Vật liệu: 29616: Đồng; 29617: SS316
Drainports: 1 phía trong, 1 phía ngoài |
IP66 | 12.000 fpm
60,9 m/s |
±0,025″
±0,64 mm |
±0,020″
±0,51 mm |
0,625″ – 10,500″
15,9 – 266,7 mm |
Nhiều tùy chọn
0,500″ / tùy chọn 12,7 mm / tùy chọn |
(≤0,625″): 0,347″
(>0,625″): 0,125″ (≤15,9 mm): 8,8 mm (>15,9 mm): 3,2 mm |
| Vertical Design™ | Vật liệu: 29620: Đồng; 29622: SS316
Drainports: 0 phía trong, 1 phía ngoài |
IP66 | 12.000 fpm
60,9 m/s |
±0,025″
±0,64 mm |
±0,020″
±0,51 mm |
0,625″ – 10,500″
15,9 – 266,7 mm |
0,700″ (0,325″ / 0,375″)
17,8 mm (8,3 / 9,5 mm) |
(≤0,625″): 0,347″
(>0,625″): 0,125″ (≤15,9 mm): 8,8 mm (>15,9 mm): 3,2 mm |
| Step Shaft Custom Design | Vật liệu: 29697: Đồng
Drainports: 1 phía trong, 1 phía ngoài |
IP65 | 12.000 fpm
60,9 m/s |
±0,025″
±0,64 mm |
±0,020″
±0,51 mm |
0,625″ – 10,500″
15,9 – 266,7 mm |
Tùy chọn | Tùy chọn |
| Surface Mounted 0,250″ max C/S Required | Vật liệu: 29603: Đồng
Drainports: Tùy chọn |
IP66 | 12.000 fpm
60,9 m/s |
±0,025″
±0,64 mm |
±0,020″
±0,51 mm |
0,625″ – 10,500″
15,9 – 266,7 mm |
0,595″ (0,959″ / 0,000″)
15,1 mm (15,1 / 0,0 mm) |
Tùy chọn |
Bảng thông số GUARDIAN XL™
| Cấu hình GUARDIAN XL™ | Mô tả / Vật liệu | Cấp IP | Tốc độ bề mặt | Chuyển động dọc trục | Độ lệch & độ đảo | Đường kính trục | Chiều rộng tổng thể | Đường kính mặt bích |
| Standard Flanged | Vật liệu: 29680: Đồng; 29681: SS316
Drainports: 1 phía trong, 1 phía ngoài |
IP56 | 4.500 fpm
22,86 m/s |
±0,025″
±0,64 mm |
±0,020″
±0,51 mm |
10,50″ – 22″
266,7 – 558 mm |
0,875″ (0,375″ / 0,5″)
22,2 mm (9,5 / 12,7 mm) |
(≤0,625″): 0,347″
(>0,625″): 0,125″ (≤15,9 mm): 8,8 mm (>15,9 mm): 3,2 mm |
| Flangeless | Vật liệu: 29682: Đồng; 29683: SS316
Drainports: 1 phía trong, 1 phía ngoài |
IP55 | 4.500 fpm
22,86 m/s |
±0,025″
±0,64 mm |
±0,020″
±0,51 mm |
10,50″ – 22″
266,7 – 558 mm |
0,875″ (0″ / 0,875″)
22,2 mm (0 / 22,2 mm) |
N/A |
