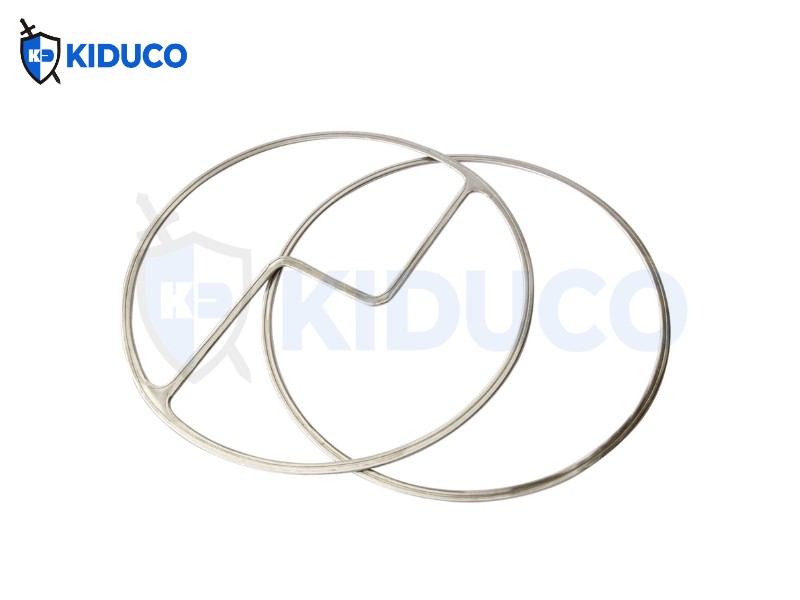

Gioăng kim loại bọc (metal jacketed gasket) của KLINGER® là loại gioăng bán kim loại, có phần thân được làm từ sợi gốm mềm hoặc than chì (graphite), bao bọc bởi lớp vỏ/áo bằng vật liệu phù hợp với ứng dụng. Loại gioăng này có khả năng chịu lực tốt và đòi hỏi áp lực bề mặt cao để hoạt động. Gioăng kim loại bọc là giải pháp thay thế hiệu quả về chi phí cho các ứng dụng có bề mặt làm kín hẹp.

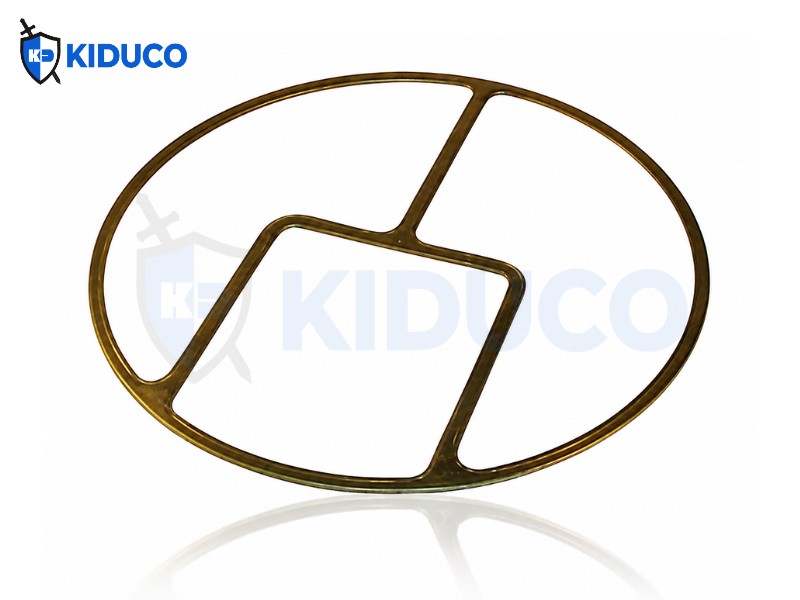

1. Sản phẩm gioăng Metal Jacketed Gaskets
Gioăng Bán Kim Loại (Semi Metallic Gasket)
Gioăng bọc kim loại (Metal Jacketed Gasket) là dòng gioăng bán kim loại cơ bản nhất, kết hợp khả năng chịu áp suất cao và chống thổi bật (blow-out) của kim loại với khả năng nén tốt của vật liệu mềm. Loại gioăng này mang lại giải pháp làm kín kinh tế cho các bề mặt làm kín có chiều rộng hẹp và có thể được sản xuất với nhiều hình dạng, cấu hình khác nhau, khiến chúng trở thành lựa chọn phù hợp cho các bộ trao đổi nhiệt.
Gioăng bọc kim loại dạng gân sóng (Corrugated Metal Jacketed Gasket) là một dòng sản phẩm rất linh hoạt, có nhiều kiểu cấu tạo khác nhau và phù hợp với nhiều ứng dụng. Để nâng cao hiệu quả làm kín, phần gân sóng có thể được bọc một phần hoặc bọc hoàn toàn.
Gioăng bọc kim loại có thể được chế tạo để phù hợp với nhiều môi trường hóa chất khác nhau bằng cách lựa chọn hợp kim vỏ bọc (jacket) và vật liệu lõi (core) thích hợp.
Vật liệu lõi có thể là:
- Tấm amiăng ép (Asbestos millboard)
- Tấm không amiăng (Non-asbestos sheet material)
- Gốm (Ceramic)
- Graphite
- Mica
- PTFE
Độ dày tiêu chuẩn là 3,0 mm, tuy nhiên có thể thay đổi theo yêu cầu của khách hàng.
Các gioăng này có thể được sản xuất theo dạng nguyên khối hoặc dạng cuộn thành vòng (các thanh được hàn nối với nhau). Trong đó, dạng cuộn thành vòng là phương pháp sản xuất phổ biến nhất nhờ tối ưu vật liệu và dễ gia công.
2. Thông số sản phẩm gioăng Metal Jacketed Gaskets
Đặc tính chung
- Kinh tế, tiết kiệm chi phí
- Dễ dàng lắp đặt và sử dụng
- Phù hợp với môi trường nhiệt độ cao
- Thích hợp cho mặt bích có bề mặt làm kín hẹp
- Khả năng chống thổi bật (Blow-out) tốt
- Nhiều lựa chọn vật liệu lõi tiêu chuẩn
Ứng dụng
- Bộ trao đổi nhiệt
- Hệ thống khí thải
- Gioăng nắp van (Valve Bonnet Gasket)
- Mặt bích hẹp

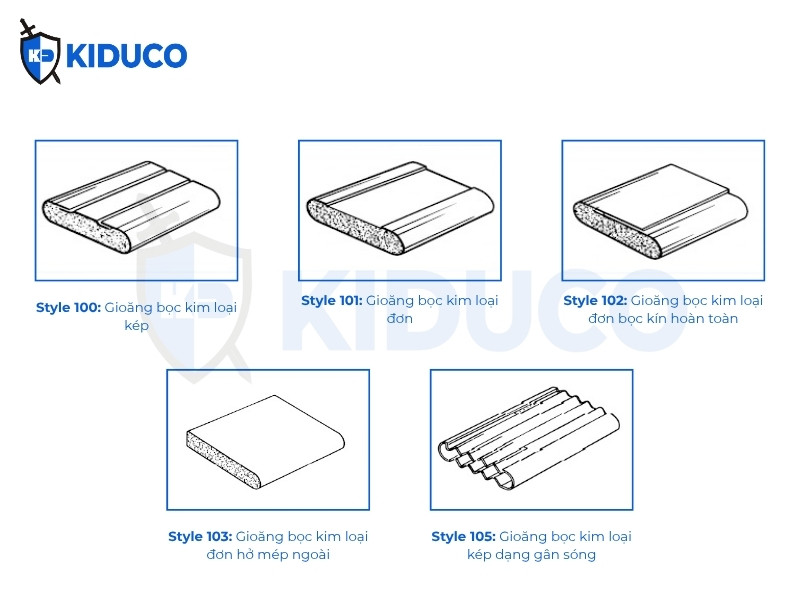

Các kiểu cấu tạo
Style 100 – Gioăng bọc kim loại kép (Double Jacketed Gasket)
Được cấu tạo từ vật liệu làm kín mềm được bao bọc bởi lớp vỏ kim loại và phần lõi kim loại gia cường. Thiết kế phù hợp cho các ứng dụng có nhiệt độ và áp suất cao.
Style 101 – Gioăng bọc kim loại đơn (Single Jacketed Gasket)
Được cấu tạo từ vật liệu làm kín mềm được bọc bằng lớp kim loại ở cả hai mặt và một cạnh. Thích hợp cho các ứng dụng có bề mặt làm kín hẹp hoặc điều kiện làm việc ở mức trung bình.
Style 102 – Gioăng bọc kim loại đơn bọc kín hoàn toàn (Single Jacketed Gasket – Totally Enclosed)
Vật liệu làm kín mềm được bao bọc hoàn toàn trong một lớp vỏ kim loại. Thích hợp cho các ứng dụng có chiều rộng hạn chế, không cho phép sử dụng gioăng bọc kim loại kép.
Style 103 – Gioăng bọc kim loại đơn hở mép ngoài (Single Jacketed Gasket – Open on Outer Diameter)
Lý tưởng cho các ứng dụng có bề mặt làm kín hẹp, trong đó chỉ yêu cầu bảo vệ vật liệu làm kín mềm ở đường kính trong.
Thường được sử dụng cho:
- Nắp van (Valve Bonnet)
- Kính quan sát (Sight Glass)
- Hệ thống chân không (Vacuum Seal)
Style 105 – Gioăng bọc kim loại kép dạng gân sóng (Double Jacketed Corrugated – Soft Filler)
Diện tích tiếp xúc nhỏ hơn của kết cấu giúp cải thiện khả năng nén, phù hợp với các ứng dụng có:
- Lực siết bulông thấp.
- Mặt bích không phẳng hoặc không đồng đều.
3. KIDUCO cung cấp sản phẩm chính hãng Klinger
KIDUCO tự hào là đơn vị uy tín hàng đầu chuyên cung cấp dòng sản phẩm gioăng bìa cao cấp KLINGER.
Cam kết từ KIDUCO
- Sản phẩm chính hãng KLINGER
- Tư vấn đúng vật liệu theo môi trường làm việc
- Hỗ trợ kỹ thuật và lựa chọn gioăng phù hợp
- Cung cấp đầy đủ CO, CQ khi yêu cầu
- Gia công MIỄN PHÍ theo kích thước thực tế
