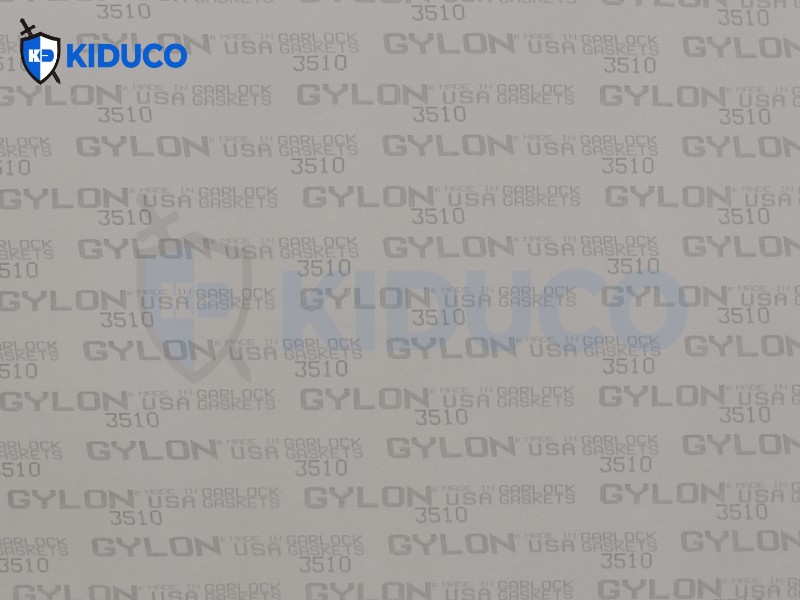

Gioăng Garlock – GYLON® Style 3510 PTFE With Barium Sulfate Filler Gasketing

Garlock GYLON® Style 3510 là dòng gioăng đệm PTFE gia cường Barium Sulfate thế hệ mới. Được thiết kế để xử lý những môi trường khắc nghiệt nhất, từ các dung dịch kiềm mạnh cho đến các loại hóa chất độc hại như clo và amoniac. Nhờ quy trình sản xuất độc quyền giúp giảm thiểu hiện tượng biến dạng dòng (cold flow) và tăng cường khả năng giữ lực siết, GYLON® 3510 đảm bảo độ an toàn tuyệt đối, giúp ngăn chặn hiệu quả sự cố rò rỉ.

Mô tả
Đánh giá (0)

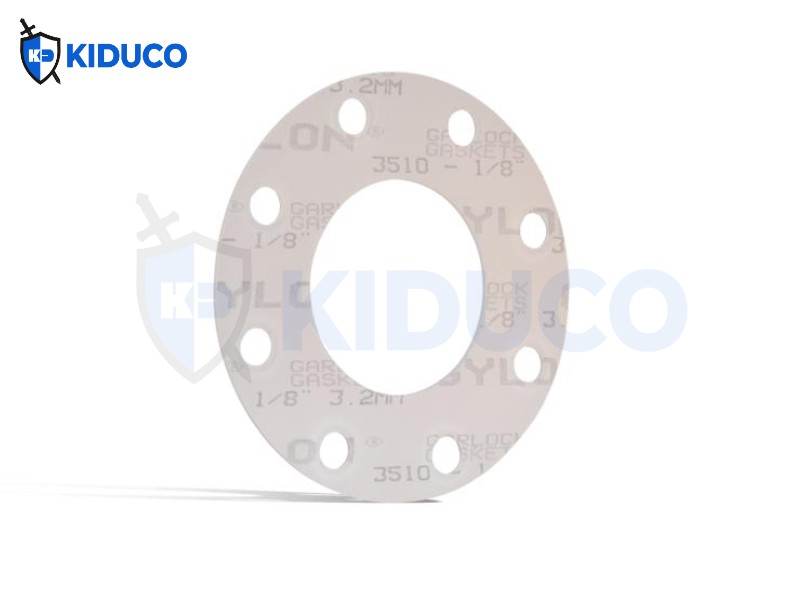

1. Giới thiệu về sản phẩm gioăng GYLON® Style 3510 PTFE

GYLON® Style 3510 là vật liệu gioăng hiệu suất cao làm từ PTFE được bổ sung chất độn bari sulfate (BaSO₄). Gioăng PTFE GYLON® 3510 được thiết kế để sử dụng trong môi trường có kiềm mạnh và hóa chất độc hại như clo (chlorine), amoniac (ammonia) và phosgene, nơi yêu cầu khả năng tạo và duy trì độ kín khít tuyệt đối. Ngoài ra, GYLON® 3510 còn mang lại hiệu suất vượt trội trong các ứng dụng chứa monomer.

Đặc điểm và lợi ích

Độ kín khít cao hơn.
Hiệu suất vượt trội so với PTFE thông thường.
Giảm thất thoát sản phẩm và phát thải ra môi trường.
Giảm hiện tượng chùng ứng suất (creep relaxation).
Quy trình sản xuất độc đáo giúp giảm thiểu hiện tượng chảy nguội (cold flow) thường gặp ở tấm PTFE cắt lát (skived) và PTFE giãn nở (expanded PTFE).
Khả năng duy trì lực siết bulông rất tốt.
Chịu được nhiều loại hóa chất khác nhau, kéo dài tuổi thọ làm việc trong nhiều ứng dụng.
Có kích thước tấm lớn thuộc hàng lớn nhất trong ngành.
Tối ưu hóa sử dụng vật liệu, giảm hao hụt.
Màu sắc và nhận diện sản phẩm giúp hạn chế lắp đặt nhầm.
Không duy trì sự cháy.
Không hỗ trợ sự phát triển của vi khuẩn.

Ứng dụng

Kiềm mạnh.
Axit nồng độ trung bình.
Clo (Chlorine).
Các loại khí.
Monomer.
Hơi nước (Steam).
Hydrocarbon.
Hệ thống nhiệt độ cực thấp (Cryogenic).
Fluorua nhôm (Aluminum Fluoride).

Lưu ý: Đối với dịch vụ oxy (oxygen service), nên sử dụng GYLON® Style 3503 for Oxygen Service.

2. Thiết kế và thông số kỹ thuật gioăng GYLON® Style 3510 PTFE

Thông số kỹ thuật

Cung cấp dưới dạng tấm hoặc gioăng gia công theo kích thước.
Màu sắc: Trắng ngà (Off-white).
Thành phần: PTFE độn Bari Sulfate (BaSO₄).
Đáp ứng các tiêu chuẩn ABS và FDA.

Thông số	Giá trị
Nhiệt độ tối thiểu	-450°F (-268°C)
Nhiệt độ tối đa	500°F (260°C)
Áp suất tối đa	1200 psi (83 bar)
PxT tối đa (độ dày 1/16″)	350.000 °F × psig (12.000 bar × °C)
PxT tối đa (độ dày 1/8″)	250.000 °F × psig (8.600 bar × °C)

PxT (Pressure × Temperature) là chỉ số đánh giá khả năng làm việc của gioăng dưới tác động đồng thời của áp suất và nhiệt độ.

Đặc tính vật liệu

Thuộc tính	Giá trị
Màu sắc	Trắng ngà (Off-White)
Thành phần	PTFE độn Bari Sulfate
Môi chất sử dụng (xem bảng kháng hóa chất)	Kiềm mạnh, axit trung bình, clo, khí, nước, hơi nước, ứng dụng nhiệt độ cực thấp (cryogenic), hydrocarbon và fluorua nhôm

Nhiệt độ, °F (°C)

Thông số	Giá trị
Tối thiểu	-450°F (-268°C)
Tối đa	+500°F (+260°C)

Áp suất

Thông số	Giá trị
Áp suất tối đa¹	1200 psig (83 bar)

Giá trị P × T tối đa¹

Độ dày	Giá trị
1/32″ và 1/16″	350.000 psig × °F (12.000 bar × °C)
1/8″	250.000 psig × °F (8.600 bar × °C)

Thuộc tính	Giá trị
Khả năng cháy	Không duy trì sự cháy
Sự phát triển vi khuẩn	Không hỗ trợ
Tiêu chuẩn đáp ứng	ABS (American Bureau of Shipping), FDA (Food and Drug Administration) 21 CFR 177.1550

Đặc tính vật lý

Tiêu chuẩn ASTM	Thuộc tính	Giá trị
ASTM F36	Độ nén (Compressibility), %	4 – 10
ASTM F36	Độ hồi phục (Recovery), %	40
ASTM F38	Độ chùng ứng suất (Creep Relaxation), %	11
ASTM D1708	Độ bền kéo ngang thớ (Tensile Strength)	2000 psi (13,8 N/mm²)
ASTM D792	Tỷ trọng (Specific Gravity)	2,80
ASTM D1708	Mô đun tại 100% giãn dài	1400 psi (9,6 N/mm²)
ASTM F433	Độ dẫn nhiệt	0,29 – 0,38 W/m·K (2,00 – 2,65 BTU·in/hr·ft²·°F)

Tính chất điện môi (ASTM D149)

Điều kiện	1/16″	1/8″
Mẫu thử tiêu chuẩn	—	—
Sau 3 giờ ở 250°F	466 V/mil²	—
Sau 96 giờ ở độ ẩm tương đối 100%	59 V/mil	—

Hệ số thiết kế (ASTM F586)

Hệ số “m”

Độ dày	Giá trị
1/16″ và nhỏ hơn	2,0
1/8″	2,0

Hệ số “y”

Độ dày	Giá trị
1/16″ và nhỏ hơn	2350 psi (16,2 N/mm²)
1/8″	2500 psi (17,2 N/mm²)

Hằng số ROTT của gioăng

Độ dày	Gb	a	Gs
1/16″	289	0,274	6,61 × 10⁻¹¹
1/8″	444	0,332	1,29 × 10⁻¹²

Đặc tính làm kín

Điều kiện thử nghiệm	ASTM F37B – Nhiên liệu A	DIN 3535 – Nitơ
Tải trọng gioăng	1000 psi (7 N/mm²)	4640 psi (32 N/mm²)
Áp suất trong	9,8 psi (0,7 bar)	580 psi (40 bar)
Mức rò rỉ	0,04 ml/giờ	< 0,015 cc/phút

Ghi chú:

Đây là hướng dẫn chung, không nên dùng làm cơ sở duy nhất để lựa chọn hoặc loại bỏ vật liệu. Kết quả thử nghiệm ASTM được thực hiện theo ASTM F104; các đặc tính dựa trên giá trị trung bình của nhiều lô sản xuất. Khi tiếp cận áp suất làm việc tối đa, nhiệt độ làm việc liên tục tối đa, nhiệt độ tối thiểu hoặc 50% giá trị PxT tối đa, nên tham khảo bộ phận kỹ thuật. Nhiệt độ tối thiểu được đưa ra theo hướng bảo thủ.
Giá trị được đo theo đường phóng điện chạy quanh bề mặt mẫu, không xuyên qua gioăng. Độ bền điện môi thực tế xuyên qua gioăng sẽ cao hơn giá trị công bố.

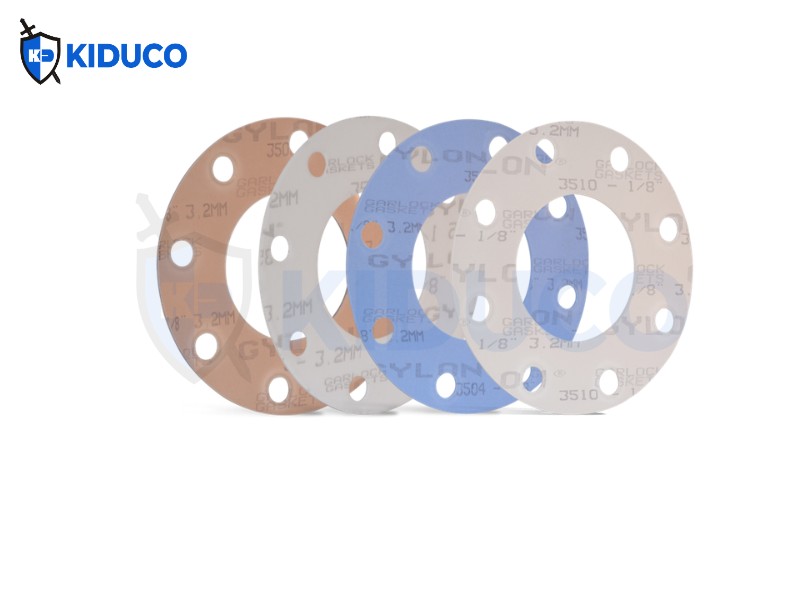

*Thông số kỹ thuật gioăng GYLON® Style 3510 PTFE*
