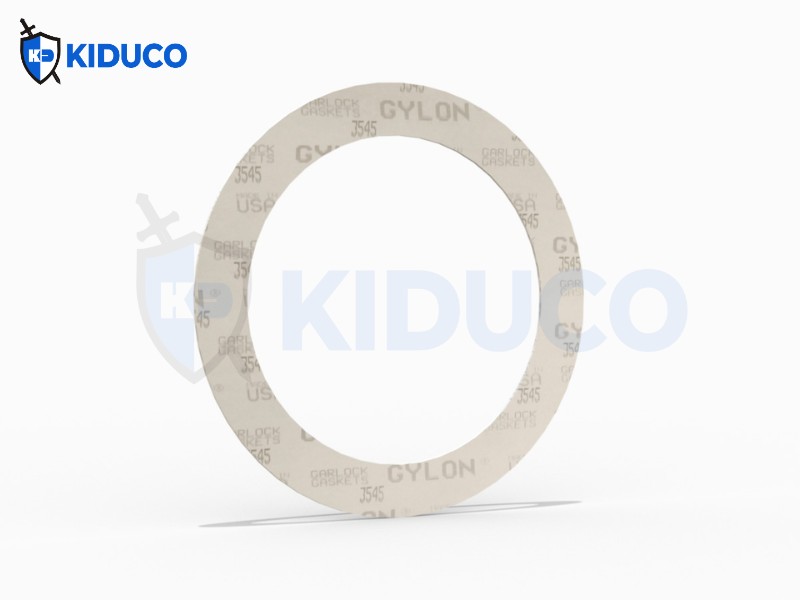

Gioăng Garlock – GYLON® Style 3545 Microcellular PTFE Gasketing

GYLON® Style 3545 là gioăng PTFE vi tế bào có lõi PTFE cứng, được phát triển cho các mặt bích và thiết bị tạo lực siết thấp. Vật liệu có khả năng nén cao, giúp bù đắp các bề mặt cong vênh, rỗ hoặc trầy xước để duy trì độ kín ổn định. Đồng thời lõi PTFE cứng giúp giảm chảy nguội, tăng độ ổn định kích thước và hỗ trợ lắp đặt dễ dàng hơn trên các mặt bích đường kính lớn hoặc vị trí khó tiếp cận.

Danh mục: Gioăng PTFE Garlock Thẻ: gioăng GYLON® Style 3545, gioăng không amiăng BLUE-GARD®, gioăng PTFE GYLON®, gioăng PTFE vi tế bào có lõi PTFE cứng, GYLON® 3545, GYLON® Style 3545, Microcellular PTFE, packing làm kín Thương hiệu: GARLOCK

Mô tả
Đánh giá (0)

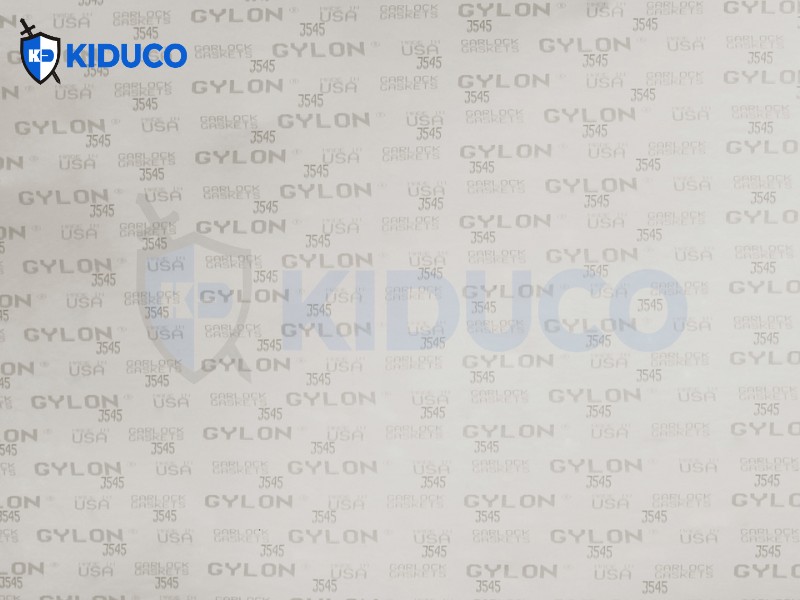

*GYLON® Style 3545 vi tế bào có lõi PTFE cứng*

1. Giới thiệu về sản phẩm gioăng GYLON® Style 3545

GYLON® Style 3545 là vật liệu gioăng PTFE vi cấu trúc có độ nén cao, được gia cường bằng lõi PTFE cứng nhằm cải thiện khả năng thao tác và lắp đặt. GYLON® 3545 được thiết kế để nén ép và thích ứng với các bề mặt không đồng đều hoặc bị hư hỏng, phù hợp cho các mặt bích tạo ra ứng suất nén thấp, chẳng hạn như mặt bích lót thủy tinh và các thiết bị có lớp lót bảo vệ.

Đặc tính và lợi ích

Độ kín khít vượt trội.
Các lớp PTFE bên ngoài có độ nén cao, giúp làm kín hiệu quả ngay cả khi tải trọng bulông thấp.
Các lớp vật liệu nén được có khả năng bù đắp các khuyết tật bề mặt, đặc biệt trên các mặt bích bị cong vênh, rỗ hoặc trầy xước.
Lõi PTFE cứng giúp giảm hiện tượng chảy nguội (cold flow) và biến dạng từ từ (creep).
Chịu được nhiều loại hóa chất khác nhau.
Có thể cắt từ các tấm lớn, giúp giảm chi phí tồn kho và hạn chế thời gian dừng máy tốn kém.
Lõi PTFE cứng giúp việc lắp đặt dễ dàng hơn, đặc biệt đối với các mặt bích đường kính lớn hoặc vị trí khó tiếp cận.
Không duy trì sự cháy.
Không hỗ trợ sự phát triển của vi khuẩn.

Môi chất sử dụng

Dung dịch kiềm mạnh.
Axit mạnh.
Hydrocarbon.
Clo.
Các ứng dụng nhiệt độ siêu thấp (cryogenic).
Thiết bị lót thủy tinh†.
Các ứng dụng có tải trọng bulông thấp.

Ngành công nghiệp phục vụ

Công nghiệp hóa chất.
Công nghiệp thực phẩm và đồ uống.
Khai khoáng.
Dược phẩm.
Công nghiệp luyện kim cơ bản.
Xử lý nước và nước thải.
Công nghiệp giấy và bột giấy.
Phát điện.
Dầu khí.
Công nghiệp hạt nhân.

2. Thiết kế và thông số kỹ thuật gioăng GYLON® Style 3545

Đặc tính vật liệu

Thuộc tính	Giá trị
Màu sắc	Trắng
Thành phần	PTFE vi cấu trúc (Microcellular PTFE)
Môi chất sử dụng (xem hướng dẫn kháng hóa chất)	Kiềm mạnh, axit mạnh, clo, hydrocarbon, ứng dụng nhiệt độ siêu thấp (cryogenic), thiết bị lót thủy tinh và các ứng dụng có tải trọng bulông thấp²
Nhiệt độ tối thiểu, °F (°C)	-450 (-268)
Nhiệt độ tối đa, °F (°C)	+500 (+260)
Giới hạn nhiệt độ vận hành lý tưởng	+400 (+204)
Áp suất¹, psig (bar)
Tối thiểu	Chân không hoàn toàn (Full Vacuum)
Tối đa	1200 (83)
Giới hạn vận hành lý tưởng	750 (52)
PxT tối đa, psig × °F (bar × °C)
Độ dày 1/32″ và 1/16″	350.000 (12.000)
Độ dày 1/8″	250.000 (8.600)
Khả năng cháy	Không duy trì sự cháy
Sự phát triển của vi khuẩn	Không hỗ trợ
Đáp ứng tiêu chuẩn	ABS (American Bureau of Shipping), FDA (Cục Quản lý Thực phẩm và Dược phẩm Hoa Kỳ) 21 CFR 177.1550

Đặc tính vật lý điển hình

Tiêu chuẩn ASTM	Đặc tính	Giá trị
ASTM F36	Độ nén trung bình (%)	60 – 70
ASTM F36	Độ hồi phục (%)	15
ASTM F38	Độ giãn ứng suất (Creep Relaxation) (%)	15

ASTM D149 – Tính chất cách điện (điện áp đánh thủng, volt/mil)

Điều kiện mẫu	1/16″	1/8″
Sau 3 giờ ở 250°F	248	244
Sau 96 giờ ở độ ẩm tương đối 100%	222	264

ASTM F586 – Hệ số thiết kế

Thông số	1/16″ trở xuống	1/8″
Hệ số “m”	2,6	2,0
Hệ số “y”, psi (N/mm²)	1500 (10,3)	2200 (15,2)

ROTT – Hằng số gioăng

Độ dày	Gb	a	Gs
1/16″	162,1	0,379	1,35 × 10⁻⁹
1/8″	92,48	0,468	2,50 × 10⁻³
3/16″	628	0,249	7,93 × 10⁻⁵

Đặc tính làm kín

Thông số	ASTM F37B – Nhiên liệu A	DIN 3535 – Nitơ
Tải trọng gioăng, psi (N/mm²)	1000 (7)	4640 (32)
Áp suất bên trong, psig (bar)	9,8 (0,7)	580 (40)
Độ rò rỉ	0,15 ml/giờ	< 0,015 cc/phút

Ghi chú

Đây là tài liệu hướng dẫn chung và không nên được sử dụng như cơ sở duy nhất để lựa chọn hoặc loại bỏ vật liệu. Kết quả thử nghiệm ASTM được thực hiện theo tiêu chuẩn ASTM F104; các đặc tính được xác định dựa trên mặt bích ANSI RF và mô-men siết bulông theo khuyến nghị.
Khi vận hành gần giới hạn áp suất tối đa, nhiệt độ vận hành liên tục tối đa, nhiệt độ tối thiểu hoặc 50% giá trị PxT tối đa. Giá trị nhiệt độ tối thiểu được đưa ra theo hướng bảo thủ (an toàn).
Đối với mặt bích mặt phẳng hoặc mặt bích lót thủy tinh, khuyến nghị ứng suất nén tối thiểu 1500 psi (10,3 MPa) trên diện tích gioăng tiếp xúc đối với môi chất lỏng ở áp suất 150 psig (10,4 bar). Cần tham khảo nhà sản xuất mặt bích để xác nhận khả năng tạo đủ ứng suất nén cần thiết.

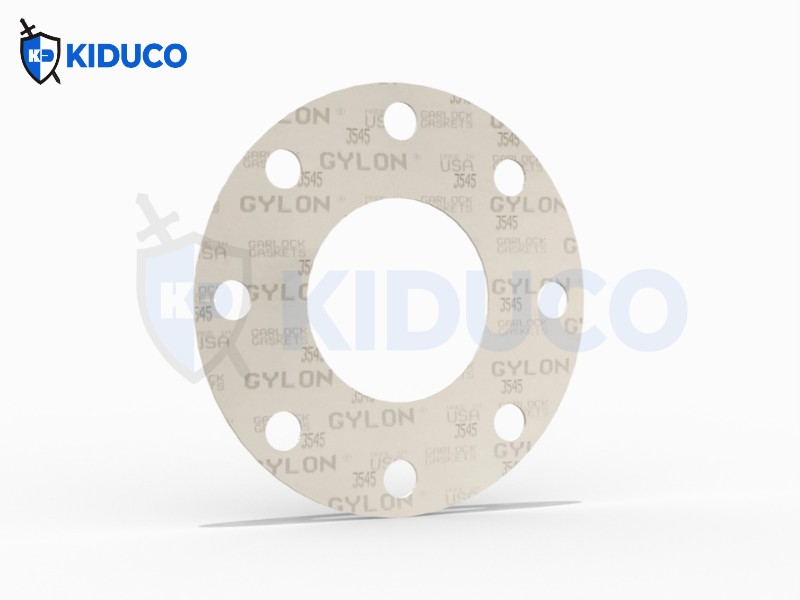

*Thông số kỹ thuật gioăng GYLON® Style 3545*
